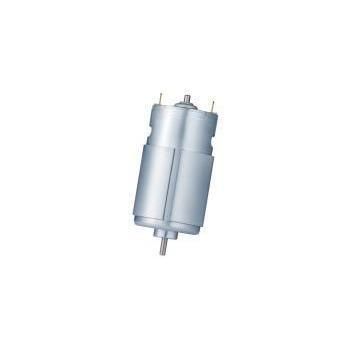

DC-Motor RS-3657CS series

bürstenbehaftet

Produktübersicht RS-3657CS
RS-3657CS ist ein bürstenbehafteter DC-Motor der Baugröße 36 mm mit einem Gehäuselänge von 57 mm. Die HVDC-Serie ist für direktgleichgerichtete 100V–240V DC-Versorgung ausgelegt und wird in professionellen Haartrocknern, Haushaltsnähmaschinen, Handmixern und ähnlichen Geräten eingesetzt. Typische Werte erreichen bis zu 18.200 U/min und bis zu 34 W je nach Variante.

Wesentliche Fakten für Einkäufer/Entwickler

• Produktkategorie: Bürsten-DC-Motoren
• Motorfamilie: Bürsten-DC-Motor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: professionelle Haartrockner, Haushaltsnähmaschinen, Handmixer, Staubsauger

Spezifikationsangaben

• Durchmesser: 36 mm
• Gehäuselänge: 57 mm
• Spannung: 100V–240V (HVDC, variantenspezifisch)
• Drehzahl: bis zu 18.200 U/min (modellspezifisch)
• Leistung: bis zu 34 W (modellspezifisch)

Anpassung und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Wicklungen (Spannung), Drehzahl, Drehmoment, Wellenausführung, Kabel/Steckverbinder, Getriebeintegration und EMV-/Geräuschziele. Wellendurchmesser 3,175 mm, Gehäuselänge 57,0 mm. Wicklungsparameter können an lokale Netze (110V/220V/230V) angepasst werden. Preisangebote nach Bestätigung von Anwendung, Spezifikation, Menge und Anpassungsanforderungen.

Kernanwendungen & Lösungen

• Professionelle Haartrockner & Heißluftgeräte: Das Modell RS-3657CS-10180 erreicht bis zu 18.200 U/min und ~30 W; die verlängerte Bauform sorgt für ruhigeren Lauf und reduziert Handgriff-Vibrationen.
• Nähmaschinen & Küchengeräte: HVDC-Varianten liefern hohes Anlaufdrehmoment; der 57-mm-Rotor ermöglicht das Bewältigen schwererer Lasten wie dicke Stoffe oder zähe Mischungen.

Technische Spezifikationen (Datenblatt-Zusammenfassung)
Quelle: KWC RS-3657CS Datenblatt. HVDC-Serie, bei Auswahl Kriech- und Luftstrecken sowie Isolationsklasse beachten.

Modelltabelle
Model | Operating Voltage Range | Nominal Voltage | No-Load Speed | Speed at Max Efficiency | Output Power | Stall Torque
RS-3657CS-1583 | 100V – 120V | 100V | 14,500 rpm | 11,730 rpm | 21.08 W | 1,125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16,200 rpm | 13,590 rpm | 24.02 W | 1,519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5,830 rpm | 4,985 rpm | 8.6 W | 1,156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18,200 rpm | 15,640 rpm | 18.43 W | 1,335 g·cm

Hinweise
Die Serie benötigt eine Gleichrichterschaltung, um Netz-AC in DC für den Direktbetrieb zu wandeln. HV-Varianten verwenden üblicherweise Kohlebürsten mit einer erwarteten Lebensdauer von ca. 200–500 Stunden, abhängig von Last und Einschaltdauer. Thermische Belange und Lastprofil bei der Auswahl berücksichtigen.

Charakteristiken / Spezifikationen

• Modell: RS-3657CS
• Gehäusedurchmesser: 36 mm
• Gehäuselänge: 57 mm
• Spannungsbereich: 100V–240V (HVDC, variantspezifisch)
• Leerlaufdrehzahl: bis zu 18.200 U/min
• Ausgangsleistung: bis zu 34 W
• Stall-Drehmoment: ~1.125–1.519 g·cm
• Wellendurchmesser: 3,175 mm
• Typische Anwendungen: Haartrockner, Nähmaschinen, Handmixer, Staubsauger
• Customization: Wicklung, Welle, Steckverbinder, Getriebeintegration, EMV-/Geräuschziele
