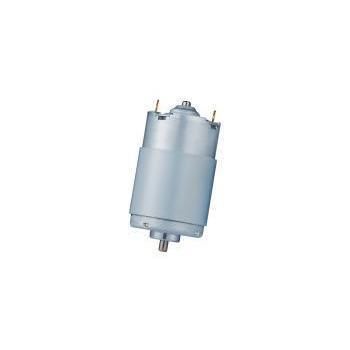

DC-Motor RS-4260DT series

bürstenbehaftet6 V12 V

Produktübersicht
RS-4260DT ist ein 42‑mm‑Klasse bürstenbehafteter DC‑Motor von KWC Motor, entwickelt für Anwendungen, die hohes Drehmoment bei kompakter Bauform erfordern. Typische Einsätze: elektrische Vorhänge/ Rohrmotoren, Massagegeräte, automatische Wasserspender und andere gewerbliche oder Smart‑Home‑Geräte. Die Plattform unterstützt breite Spannungsbereiche und umfangreiche OEM/ODM‑Anpassungen für Welle, Getriebe und Schnittstellen.

Punkte für technische Einkäufer

• Produktkategorie: Bürsten-DC-Motoren
• Modellreihe / Modell: RS-4260DT
• Hersteller: KWC Motor
• Typische Anwendungen: elektrische Jalousien, Rohrmotoren, Massagegeräte, automatische Spender, Smart‑Home‑Geräte

Spezifikationssignale

• Durchmesser (Plattform): 42 mm (OD ≈ 42,2 mm)
• Wellendurchmesser: 5,0 mm (Standard)
• Spannungsbereich (variantenabhängig): 6,0 V – 36,0 V
• Ausgangsleistung (pro Variante): ≈ 33,3 W – ≈ 82,7 W

Zielanwendungen & Lösungen

• Smart Home & elektrische Vorhangsysteme: Geeignet für Rohrmotoren und getriebeunterstützte Antriebe, wenn bei niedriger Drehzahl hohes Drehmoment zum glatten Heben schwerer Vorhänge gefordert ist.
• Persönliche Pflege & gewerbliche Ausrüstung: Einsetzbar in Massagepistolen, Nackenmassagegeräten und Ausgabe-/Vertriebsmechanismen; ~80 W Varianten liefern ausreichende Schlag-/Antriebskraft für zuverlässigen Betrieb.

Anpassung und Beschaffungshinweise

• OEM/ODM‑Anpassungen verfügbar: Betriebsspannung, Drehzahl, Drehmoment, Wellenform/-länge, vorgelötete Leitungen, Steckverbinder, Getriebeintegration, Steuer‑Schnittstellen, Lärm/EMV‑Ziele.
• Wellenoptionen: Rändelwelle, D‑Cut (Flach), optional integrierter Kühllüfter.
• Preis und Lieferzeit werden nach Bestätigung der Anwendung, Spezifikation, Menge und Anpassungsanforderungen angeboten.

Technische Tabelle (aus Datenblatt)
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-42603DT-5648 | 6.0V – 18.0V | 12.0V | 10.300 rpm | 8.580 rpm | 77,5 W | 5280 g·cm
RS-42603DT-31150 | 18.0V – 36.0V | 24.0V | 6.500 rpm | 5.423 rpm | 33,3 W | 3611 g·cm
RS-42605DT-7018 | 9.0V – 14.4V | 12.0V | 13.200 rpm | 11.354 rpm | 82,7 W | 5077 g·cm
RS-42605DT-4046 | 12.0V – 30.0V | 24.0V | 10.400 rpm | 8.953 rpm | 53,2 W | 4160 g·cm

Zusätzliche technische Hinweise

• Plattform‑Außendurchmesser ≈ 42,2 mm; Gehäuselänge typ. ≈ 59,0 mm (variantenabhängig).
• Standard‑Wellendurchmesser 5,0 mm; Wellenanpassungen und Kühllüfter auf Anfrage verfügbar.
• Ausgelegt für verbesserte Anlaufleistung bei niedriger Drehzahl und höhere radiale Belastbarkeit gegenüber 36‑mm‑Motoren.
• Konformität: Materialien gemäß Herstellerangabe RoHS / REACH konform.

Charakteristika / Technische Spezifikationen

• Modellfamilie: RS-4260DT
• Typ: Bürsten-DC-Motor, Plattformdurchmesser 42 mm
• Unterstützte Spannungsbereiche: Varianten decken ca. 6,0–36,0 V ab
• Typische Nennspannungen: 12,0 V oder 24,0 V je nach Variante
• Leistungsbereich: ca. 33,3 W bis 82,7 W je nach Modell
• Stall‑Drehmoment Beispiele: bis ≈ 5280 g·cm je nach Variante
• Leerlauf- und Wirkungsgraddrehzahlen in der Tabelle aufgeführt
• Welle: Standard 5,0 mm; Optionen: Rändelung oder D‑Cut
• Typische Gehäuselänge: ≈ 59,0 mm (variabel)
• Zielanwendungen: elektrische Vorhänge, Rohrmotoren, Smart‑Home‑Geräte, Massagegeräte, Ausgabemechanismen
