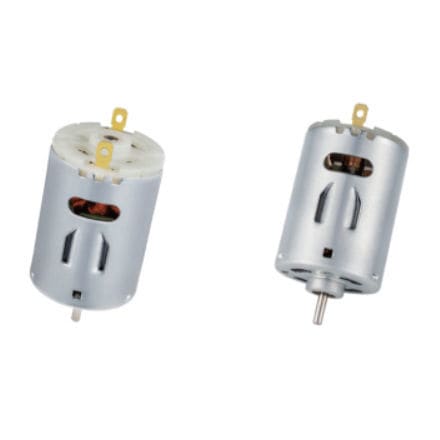

DC-Motor RS-3650SS series

bürstenbehaftet48 V2,4 V

Produktübersicht
RS-3650SS ist ein 36 mm bürstenbehafteter DC-Motor mit 50 mm Gehäuselänge (540/550-Klasse), gefertigt von KWC Motor, Dongguan KWC Machinery Co., Ltd. Er deckt einen weiten Spannungsbereich ab und wird häufig in handgeführten Staubsaugern, Luft-/Wasserpumpen sowie RC-Fahrzeugen und -Booten eingesetzt. Varianten reichen von hochdrehmomentigen Niedrigdrehzahl-Ausführungen bis zu Hochgeschwindigkeitsvarianten bis ~29.500 U/min und bis zu etwa 52 W Leistung.

Wesentliche Fakten für technische Einkäufer

• Produktkategorie: Bürstenbehaftete DC-Motoren
• Motorfamilie: Bürsten-DC-Motor
• Marke / Hersteller: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Typische Anwendungen: handgeführte Staubsauger, Luft-/Wasserpumpen, tragbare Aufbläser, RC-Autos/Boote und Unterwasserantriebe

Spezifikationskennzeichen

• Durchmesser: 36 mm
• Gehäuselänge: 50 mm (Standard für RS-3650SS Varianten)
• Spannung: 2,4 V–48 V (modellabhängig; großer Bereich, kundenspezifische Anpassung möglich)
• Drehzahl: bis zu ~30.000 U/min je nach Modell und Spannung
• Ausgangsleistung: bis zu ~52 W

Anpassung und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM-Anpassungen für Spannung, Drehzahl, Drehmoment, Wellenausführung, Kabel/Steckverbinder, Getriebeintegration, Steueranforderungen sowie EMV/ Geräuschziele. Preisangaben und Lieferzeiten erfolgen nach Bestätigung von Einsatz, Spezifikation, Menge und Anpassungsumfang. Kundenspezifische Wicklungen und Leistungsabstimmungen sind über den großen Spannungsbereich möglich.

Zielanwendungen & Lösungen

• Allgemein: Pumpen, Ventile sowie Consumer- oder RC-Anwendungen, die ein 36 mm Motorformat erfordern
• RC-Modelle: geeignet für RC-Autos, RC-Boote und Unterwasserantriebe; z. B. erreicht RS-36503SS-6032 ~29.500 U/min bei >50 W
• Luft-/Wasserpumpen & Staubsauger: Einsatz in tragbaren Aufblassystemen, Membranpumpen und handgeführten Staubsaugern; die 50 mm Statorlänge ermöglicht höheren Drehmomenterhalt unter Last

RS-3650SS Technische Spezifikationen (laut Datenblatt)
Modell | Betriebsbereich Spannung | Nennspannung | Leerlaufdrehzahl | Drehzahl @ max. Wirkungsgrad | Ausgangsleistung | Stillstandsdrehmoment
RS-36503SS-7515 | 2,4 V–4,8 V | 3,6 V | 21.500 U/min | 16.644 U/min | 23,7 W | 614 g·cm
RS-36503SS-6032 | 6,0 V–12,0 V | 12,0 V | 29.500 U/min | 24.016 U/min | 52,1 W | 1.138 g·cm
RS-36505SS-2780 | 12,0 V–24,0 V | 12,0 V | 5.000 U/min | 4.120 U/min | 7,27 W | 977 g·cm
RS-36505SS-19150 | 12,0 V–48,0 V | 24,0 V | 5.600 U/min | 4.500 U/min | 9,20 W | 815 g·cm

*Anpassungshinweis: Wellendurchmesser Standard 3,175 mm; D-Welle, Doppelabtrieb und EMV/EMI-Unterdrückungskomponenten auf Anfrage verfügbar.*

Merkmale / technische Spezifikationen

• Serie / Modell: RS-3650SS
• Aussendurchmesser: 36 mm
• Stator- / Gehäuselänge: 50 mm (Standard)
• Weitbereichsspannung: 2,4 V–48 V (modellabhängig)
• Typische Leerlaufdrehzahlen: ~5.000 U/min bis ~29.500 U/min
• Maximale Ausgangsleistung: bis zu ~52,1 W
• Beispiele Stillstandsdrehmoment: 614 g·cm, 1.138 g·cm, 977 g·cm, 815 g·cm
• Wellendurchmesser: 3,175 mm (Standard; D-Welle und Doppelabtrieb optional)
• Typische Anwendungen: handgeführte Staubsauger, Luft-/Wasserpumpen, tragbare Aufbläser, Membranpumpen, RC-Autos/Boote, Unterwasserantriebe
• Konformität / Qualität: ROHS / REACH konforme Materialien; 100% Endprüfung mit Geräusch- und Stromtests
