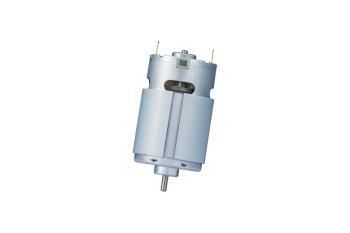

DC-Motor RS-3657ST

bürstenbehaftet12 V36 V

Produktübersicht RS-3657ST
Der RS-3657ST ist ein 36 mm bürstenbehafteter DC-Motor mit verlängerter Bauform (555/560-Format, Gehäuselänge 57,0 mm) von KWC Motor. Varianten decken typische Spannungen von 12–24 V ab (modellabhängig 3,0V–36,0V), erreichen je nach Typ bis zu ~85 W Leistung und bieten hohe Anlauf-/Stillstandsdrehmomente (>3,7 kg·cm in High‑Torque-Varianten). Typische Anwendungen: elektronische Parkbremsen (EPB), elektrische Heckklappen, handgeführte Elektrowerkzeuge und Hochleistungs-Staubsauger.

Wesentliche Fakten für Einkäufer und Entwickler

• Produktkategorie: Bürsten‑DC‑Motoren
• Modellreihe: RS-3657ST (Ø36 mm, Gehäuselänge 57,0 mm)
• Hersteller: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Spannungsbereich: 3,0V–36,0V modellabhängig; gängige Serien: 12–24 V
• Typische Einsatzzwecke: EPB, elektrische Heckklappen, Akku‑Bohrschrauber, leistungsstarke Staubsauger

Spezifikationsmerkmale

• Durchmesser: 36 mm
• Gehäuselänge: 57,0 mm (verlängerte 555/560-Ausführung)
• Spannung: typ. 12–24 V (Varianten 3–36 V)
• Leistung: bis ca. 85 W (modellabhängig)
• Stillstandsdrehmoment: Beispiele >3,7 kg·cm (modellabhängig)

Anpassung und Beschaffungs-Hinweise
KWC Motor bietet OEM/ODM‑Anpassungen für Spannung, Drehzahl, Drehmomentprofil, Wellengeometrie (Standard Ø3,175 mm; Optionen: D‑Welle, verzahnte/wellige Welle), Leitungs-/Steckervarianten, Getriebeintegration, Encoder/Steuerplatine sowie EMV‑Unterdrückungsbauteile. Angebote erfolgen nach Bestätigung der Anwendung, elektrischen/mechanischen Spezifikationen, Stückzahl und ggf. Zertifizierungs- oder Verpackungsanforderungen.

Zielanwendungen & Lösungen
Elektronische Parkbremse (EPB) und Heckklappen
Varianten sind auf hohe Anlaufmomente und wiederholbare, zuverlässige Einsätze ausgelegt, wie sie EPB‑Aktuatoren und Heckklappenantriebe benötigen. Besonderes Augenmerk gilt der Wärmeabfuhr, dem Einschaltdauerprofil und der EMV‑Anordnung im Fahrzeug.

Elektrowerkzeuge & Hochleistungsgeräte
Durch den verlängerten Rotor und größere Leistungsreserven eignen sich RS-3657ST‑Varianten für Akku‑Bohrmaschinen, leistungsstarke Staubsauger und ähnliche Anwendungen mit hohem Dauer‑Drehmomentbedarf und thermischer Belastung. Wähle Wicklung und Lager entsprechend Duty‑Cycle und Lebensdaueranforderung.

Technische Daten (Beispielvarianten)
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-365735T-7030 | 3.0V – 12.0V | 4.8V | 6.300 rpm | 5.490 rpm | 20,6 W | 2835 g·cm
RS-36573ST-6035 | 12.0V – 18.0V | 18.0V | 21.400 rpm | 18.854 rpm | 85,7 W | 3722 g·cm
RS-365755T-5016 | 6.0V – 12.0V | 12.0V | 18.000 rpm | 15.224 rpm | 58,2 W | 2432 g·cm
RS-365755T-2774 | 12.0V – 36.0V | 24.0V | 7.800 rpm | 6.758 rpm | 20,9 W | 2252 g·cm

Hinweise
Wellendurchmesser Standard: 3,175 mm. Gehäuselänge: 57,0 mm. D‑Welle, verzahnte/wellige Welle und integrierbare EMV‑Bauteile (Varistor/Kondensator) auf Anfrage möglich. Optionen für Hochspannungs‑ und Hochdrehmoment‑Optimierungen je nach Variante.

Charakteristika / Technische Spezifikationen (Zusammenfassung)

• Modellfamilie: RS-3657ST (Ø36 mm, verlängerter 57 mm Körper)
• Spannungsbereiche: modellabhängig; gängige Serie 12–24 V
• Leistung: bis ~85 W je nach Variante
• Drehzahlen / Drehmomente: modellabhängig; Beispiele oben
• Welle: Ø3,175 mm Standard; D‑Welle und gerändelte Optionen
• Anpassungen: Spannung/Speed/Torque‑Tuning, Wellen‑/Steckerdesign, Getriebe/Encoder‑Integration, EMV‑Maßnahmen
• Qualität: 100% Stall‑ und Lastkurventests; Materialien ROHS/REACH‑konform
