Vakuumheber für zylindrische Lasten OMNIA series

vertikalhorizontalverstellbar

Übersicht
Flexible Vakuum‑Saugplatte für Hebe- und Handhabungsaufgaben. Tragfähigkeit: 100 bis 800 kg. Geeignet für das Heben von Säulensegmenten, zylindrischen Schalen, konkaven und konvexen Formen, polierten oder rauen Oberflächen.

Produktzusammenfassung

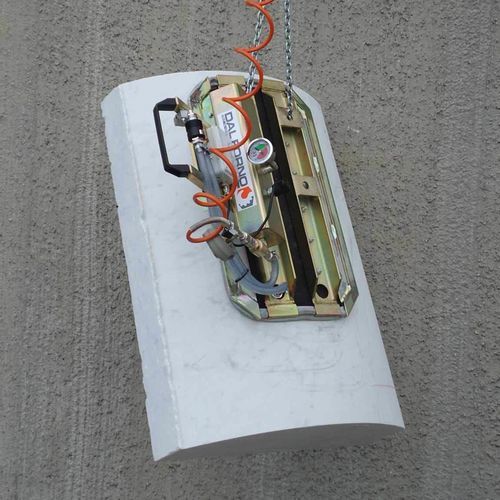

OMNIA ist eine patentierte, flexibel verformbare Saugplatte für die Handhabung gekrümmter Bauteile. Hergestellt aus Verbundwerkstoffen und Leichtmetalllegierungen für Flexibilität, Sicherheit und Langlebigkeit. Die Dichtung besteht aus einem flexiblen, widerstandsfähigen Gummiring und ermöglicht die sichere Greifung verschiedener Oberflächen (roh, poliert, geschliffen, geflammt, gespitzt, sandgestrahlt etc.).

Eigenschaften

• Konstruktion: Bauteile aus Leichtmetall, verzinkter Stahl und Aluminium‑Gussboden — langlebig und korrosionsbeständig.
• Schneller und einfacher Austausch des Gummidichtungsrings.
• Neigbar 0°–90° für horizontale und vertikale Handhabung.
• Schwenkachse nahe an der Saugtellerfläche zur Erleichterung der vertikalen Positionierung.
• Verstellbare Neigung des Bediengriffs.
• Abnehmbare, wiederaufladbare Vakuum‑Alarmanlage mit Summer und Warnleuchten, ausgelöst durch einen Vakuumschalter; separater Ladegerätanschluss.
• Rückschlagventile zur Vakumerhaltung bei Leitungsbruch oder Vakuumverlust.
• ON/OFF‑Schieberventil mit Verriegelung gegen unbeabsichtigtes Öffnen.
• Konform mit der EU‑Maschinenrichtlinie für CE‑Kennzeichnung.

Zufuhr / Vakuumerzeugung
Das Vakuum kann durch eine elektrische Vakuumpumpe oder einen Venturi‑Generator mit Druckluft erzeugt werden. Typische Lieferung umfasst elektrische Vakuumpumpe, Anschlussleitung und Saugteller. Optionen: einphasige oder DC‑Motorpumpen (für Stapler oder Hydraulikkrane) sowie Verbrennungsmotoren für spezielle Anwendungen.

Varianten und Modelle
Beispielhafte Modellvarianten: OMNIA 300, OMNIA 300/AC, OMNIA 400 und OMNIA 800. Sonderkonfigurationen sind nach Bedarf realisierbar.

Downloads
Technische Datenblätter, Modellkonfigurationen und Montage‑/Einbauanleitungen stehen zum Download bereit.

Technische Daten

• Bezeichnung: OMNIA (flexible Vakuum‑Saugplatte).
• Tragfähigkeitsbereich: 100–800 kg (modellabhängig).
• Geeignet für: Säulensegmente, zylindrische Schalen, konkave und konvexe Formen; kompatibel mit verschiedenen Oberflächen.
• Materialien: Leichtmetalllegierungen, verzinkter Stahl, Aluminium‑Gussboden, Verbundwerkstoffe für die Saugtellerfläche.
• Dichtung: flexibler Gummiring, schnell austauschbar.
• Neigung: 0°–90° für horizontale und vertikale Handhabung.
• Schwenkachse: nahe am Saugteller.
• Handgriff: verstellbare Neigung.
• Vakuum‑Alarm: abnehmbar, wiederaufladbar, Summer und Warnleuchten, Vakuumschalter‑aktiviert; separates Ladegerät.
• Sicherheitsventile: Rückschlagventile zur Vakumerhaltung bei Leitungsbruch oder Vakuumverlust.
• Bedienventil: ON/OFF‑Schieberventil mit Verriegelung.
• Vakuumerzeugung: elektrische Pumpe oder Venturi; Optionen für einphasige, DC‑betriebene Pumpen oder Verbrennungsmotoren.
• Konformität: Maschinenrichtlinie CE (EU).
