Vakuumheber für Bleche X series

für Glasplattenfür flache Werkstückefür Platten

Produktübersicht

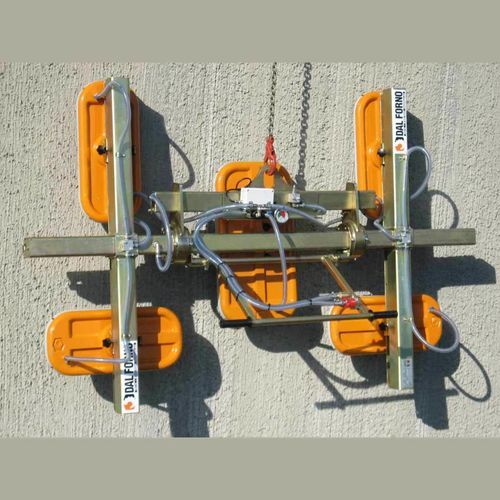

X series | manuelle Neigung — Vakuumheber mit 5 Saugern. Kapazität: 500 bis 1500 kg. Geeignet zum Heben von festen, nicht porösen, ebenen Materialien: zugeschnittene Platten, Fliesen, Leisten, Treppenstufen, kleine Platten, Metallbleche, Fensterverglasung.

Allgemeine Beschreibung
Kompakte und robuste Unterhaken-Hebeinheit für kontinuierlichen und schweren Einsatz. Ausgestattet mit Vakuumbehälter sowie integrierten Sicherheitsvorrichtungen mit akustischen und optischen Alarmen und Vakuummeter. Flexible Gummidichtung sorgt für sicheren Halt an unterschiedlichen Oberflächen (roh, poliert, geschliffen, geflammt, gestockt, sandgestrahlt usw.).

Merkmale

• Fertigung mit Leichtmetallkomponenten und verzinktem Stahl; Aluminiumguss-Saugteller für lange Lebensdauer und Korrosionsbeständigkeit.
• Schneller und einfacher Austausch der Gummidichtungsringes.
• Manuell neigbar von 0° bis 90° für das Heben und Ablegen horizontal oder vertikal.
• Schwenkachse nahe der Saugtellerfläche zur Erleichterung der vertikalen Positionierung.
• Verstellbarer Neigungswinkel des Bediengriffs für bessere Ergonomie.
• Abnehmbare, wiederaufladbare Vakuumleckalarm mit Summer und Warnleuchten, aktiviert durch einen Vakuumschalter; separates Ladegerät enthalten.
• Rückschlagventile zur Aufrechterhaltung des Vakuums bei Schlauchschäden oder Vakuumverlust.
• ON/OFF-Schiebeschieber mit Verriegelung gegen unbeabsichtigtes Lösen.
• Entwickelt gemäß der CE-Maschinenrichtlinie.

Versorgungsoptionen
Das Vakuum wird durch eine Elektropumpe oder einen Vakuumgenerator mit Druckluft (Venturi) erzeugt. Die typische Lieferung umfasst Elektropumpe, Verbindungsschlauch und Saugteller. Für Sonderanwendungen sind Pumpen mit Einphasenmotoren, Gleichstrommotoren (zur Montage an Gabelstaplern oder Hydraulikkränen) oder Verbrennungsmotoren lieferbar.

Technische Daten

• Serie: X series (Vakuumheber mit 5 Saugern)
• Kapazitätsbereich: 500–1500 kg
• Saugerkonfiguration: fünf Sauger
• Neigung: manuell, 0°–90°
• Materialien: Leichtmetallkomponenten, verzinkter Stahl, Aluminiumguss-Saugteller
• Dichtung: flexible, langlebige Gummidichtung; schnell austauschbarer Ring
• Vakuumsystem: Behälter integriert; Optionen Elektropumpe oder Venturi-Generator
• Sicherheit: akustische & optische Alarme, Vakuummeter, abnehmbarer wiederaufladbarer Alarm, Rückschlagventile, ON/OFF-Schieber mit Verriegelung
• Griff: verstellbare Neigung; Schwenkachse nahe dem Saugteller
• Normen: konform mit der CE-Maschinenrichtlinie
