Vakuumheber für Bleche X series

für Glasplattenfür flache Werkstückefür Platten

Produktübersicht

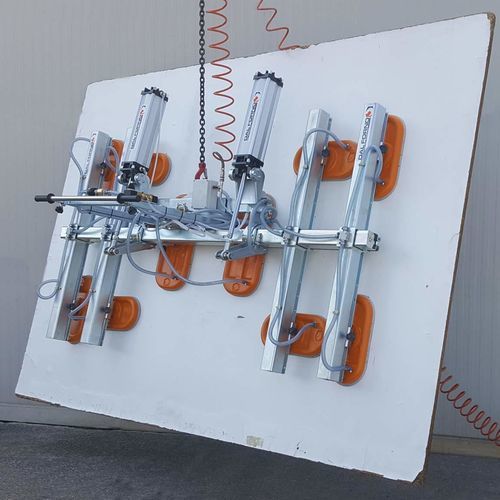

Vakuumheber mit zehn Saugnäpfen X Series C zur Handhabung flacher, nicht poröser Massivmaterialien mit pneumatischer Neigung von 0° bis 90°.

Serie und Tragfähigkeit
X Series C — Tragfähigkeit: 500–1500 kg.

Anwendungen
Geeignet zum Heben von nicht porösen Materialien mit flacher Oberfläche: zugeschnittene Platten, Fliesen, Leisten, Treppenstufen, kleine Platten, Metallbleche, Fenster- und Ausstellungsverglasungen.

Allgemeine Beschreibung
Kompakte, robuste Unterhaken-Einheit für den kontinuierlichen und anspruchsvollen Einsatz. Ausgestattet mit Vakuumbehälter, Vakuummeter und Sicherheitsvorrichtungen mit akustischen und optischen Alarmen. Flexible, langlebige Gummidichtung sorgt für sicheren Halt auf unterschiedlichen Oberflächen (roh, poliert, geschliffen, geflammt, gestockt, sandgestrahlt usw.).

Merkmale

• manufactured with light alloy materials and galvanized steel, aluminum casting pad — korrosionsbeständig;
• schneller und einfacher Austausch des Gummidichtungsrings;
• Neigung 0° bis 90° für horizontale und vertikale Handhabung;
• Schwenkachse nahe der Saugscheibe zur Erleichterung der vertikalen Positionierung;
• einstellbarer Neigungswinkel des Bediengriffs;
• abnehmbarer, wiederaufladbarer Vakuumleckalarm mit Summer und Warnleuchten, ausgelöst durch einen Vakuumschalter; separates Ladegerät;
• Einwegventile zur Aufrechterhaltung des Vakuums bei Rohrbruch oder Vakuumverlust;
• ON/OFF-Schieberventil mit Verriegelung gegen unbeabsichtigtes Öffnen;
• gebaut gemäß der CE-Maschinenrichtlinie.

Stromversorgungsoptionen
Das Vakuum kann durch eine elektrische Vakuumpumpe oder durch einen druckluftbetriebenen Vakuumgenerator (Venturi) erzeugt werden. Typische Lieferung: elektrische Vakuumpumpe + Verbindungsleitung + Vakuumsaugplatte. Elektrische Pumpen sind als einphasige Ausführung, als DC-Motoren (zum Einbau an Gabelstaplern und Hydraulikkranen) oder als Verbrennungsmotoren für spezielle Anwendungen lieferbar.

Downloads
Technische Datenblätter und Bedienungsanleitungen stehen als PDF-Dokumente zum Download zur Verfügung.

Technische Daten

• Tragfähigkeit: 500–1500 kg
• Plattenkonfiguration: zehn Saugnäpfe (mehrere Saugnäpfe)
• Materialien: Leichtlegierung, verzinkter Stahl, Aluminium-Druckgusssaugnäpfe
• Abdichtung: flexible, langlebige Gummidichtung geeignet für verschiedene Oberflächen
• Neigung: 0°–90° (horizontale und vertikale Handhabung)
• Schwenkachse: nahe der Saugscheibe für vertikale Positionierung
• Bedienelemente: einstellbarer Bediengriff; ON/OFF-Schieberventil mit Verriegelung
• Sicherheit: Vakuumbehälter; abnehmbarer, wiederaufladbarer Vakuumleckalarm mit Summer und Leuchten; Vakuummeter; Einwegventile
• Normen: konform mit der CE-Maschinenrichtlinie
• Typische Lieferung: elektrische Vakuumpumpe (einphasig, DC oder Verbrennung), Verbindungsleitung
