Kreuz-Vakuumheber VX series

Rahmenfür Marmorfür Platten

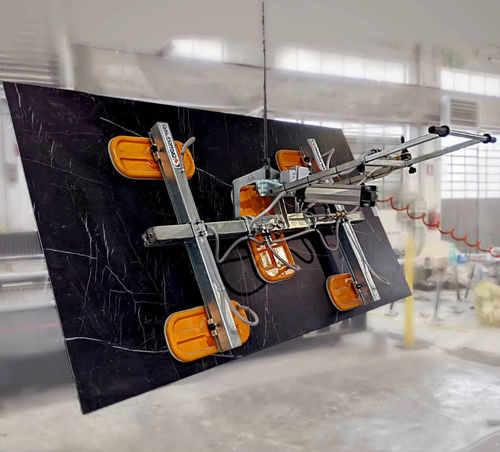

Produktübersicht Der VX-Serie Vakuumheber mit fünf Saugtellern ist ein luftbetriebenes Sauggreifgerät für die Handhabung großer Platten und Bleche. Geeignet für Marmor, Granit, empfindliche und wertvolle Steine (Onyx), Zement, Keramik, Steinzeug, Porzellan in großem Format, Laminam® Dekton® und andere dünne großformatige Materialien sowie Metallbleche. Tragfähigkeitsbereich: 250–1400 kg. Robuster kompakter Stahlrahmen mit Vakuum-Reservebehälter und verschiebbaren Saugtellern für präzise Positionierung.

Eigenschaften

• Pneumatisches Kippen 0°–90° mit einem einzelnen Zylinder für horizontale und vertikale Handhabung
• Saugteller gleiten entlang der Querträger und diese entlang des Hauptträgers für feinfühlige Einstellung
• Leichtmetallkomponenten und verzinkter Stahl; Aluminiumguss-Platte für Korrosionsbeständigkeit
• Optionale weiße, nicht kennzeichnende Gummiplatte für einzelne Saugteller
• Schneller Austausch der Gummidichtungen
• Abnehmens/aufladbares Vakuumleckalarm mit Summer und Warnleuchten, ausgelöst durch einen Vakuumschalter; separates Ladegerät
• Rückschlagventile zur Aufrechterhaltung des Vakuums bei Leitungsbeschädigung oder Vakuumverlust
• ON/OFF-Schieber mit Verriegelung zur Verhinderung unbeabsichtigter Freigabe
• Entwickelt und gefertigt gemäß der CE-Maschinenrichtlinie

Antriebsoptionen Das Vakuum kann durch eine elektrische Vakuumpumpe oder einen Venturi-Vakuumgenerator mit Druckluft erzeugt werden. Typische Einheit: elektrische Pumpe + Anschlussleitung + Saugteller. Pumpen sind als Einphasen-, Gleichstrom- (für Gabelstapler und Hydraulikkrane) oder Verbrennungsaggregate lieferbar; Pumpenmontage am Gerät oder ferngesteuert möglich.

Zusätzliche Hinweise Verschiedene Anordnungen der Saugteller sind verfügbar, um den Heber an unterschiedliche Werkstücke und Greifbereiche anzupassen. Sonderkonfigurationen und Mehrfach-Saugteller-Einheiten mit manueller Neigung sind auf Anfrage lieferbar.

Technische Daten

• Modell/Serie: VX series
• Tragfähigkeitsbereich: 250–1400 kg
• Kippfunktion: pneumatisch 0°–90° (einzelner Zylinder)
• Rahmen: robuster kompakter Stahlrahmen mit Vakuum-Reservebehälter
• Saugteller: verschiebbar auf Querträgern für einstellbare Positionierung; optionale weiße Gummiplatte
• Materialien: Leichtmetallkomponenten, verzinkter Stahl, Aluminiumguss-Platte
• Vakuumsystem: elektrische Pumpe oder Venturi-Vakuumgenerator; Einphasen-, Gleichstrom- oder Verbrennungspumpenoptionen
• Sicherheit: abnehmbares/aufladbares Vakuumleckalarm mit Summer und Leuchten; Rückschlagventile; ON/OFF-Schieber mit Verriegelung
• Konformität: CE-Maschinenrichtlinie
