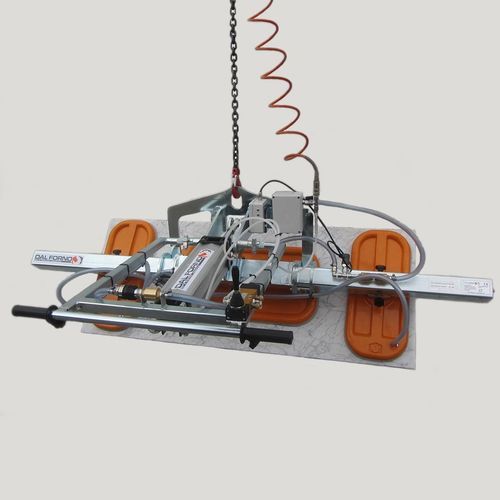

Vakuumheber für Bleche VL series

für Glasplattenfür flache Werkstückefür Steinplatten

Überblick
Vakuumheber für die Handhabung von festen, nicht porösen, ebenen Materialien wie Marmor- und Granitplatten, Fliesen, Leisten, Treppen, kleinen Platten, Metallblechen und Fensterglas. Kompakte Bauweise für den kontinuierlichen industriellen Einsatz.

Serie und Tragfähigkeit
VL Serie
Tragfähigkeit: 400 bis 1200 kg

Hauptvorteile
Fortschrittliche Vakuumtechnologie mit kompakter pneumatischer Neigefunktion und konfigurierbarer Saugnapfanordnung für genaues und sicheres Heben.

Sicherheit und Dichtung
Ausgestattet mit einem an Bord montierten Vakuumbehälter sowie Sicherheitsvorrichtungen einschließlich akustischer und optischer Alarme, ausgelöst durch einen Vakuumschalter. Gummidichtung ausgelegt für verschiedene Oberflächenarten (poliert, geschliffen, geflammt, gestockt, sandgestrahlt, roh usw.).

Anordnung der Saugnäpfe

• Mehrere Saugnapfkonfigurationen verfügbar, um unterschiedliche Handhabungsanforderungen zu erfüllen; dieses Gerät wird in einer Drei-Saugnapf-Ausführung geliefert.

Betrieb und Einspeiseoptionen
Vakuumerzeugung durch elektrische Vakuumpumpe oder durch einen Venturi-Generator mit Druckluft. Typische Lieferung: elektrische Vakuumpumpe + Anschlussleitung + Vakuumsaugnapf. Pumpen sind in Einphasen-, Gleichstromausführung (für Gabelstapler/ Kranmontage) oder mit Verbrennungsmotor für Sonderanwendungen erhältlich.

Merkmale

• Gehäuse aus Leichtmetallkomponenten und feuerverzinktem Stahl; Saugnapfboden aus Aluminiumguss für Korrosionsbeständigkeit.
• Schneller Austausch der Gummidichtungsringe.
• Neigbar von 0° bis 90° für horizontale und vertikale Handhabung.
• Drehachse nahe am Saugnapf platziert, um das vertikale Positionieren zu erleichtern.
• Verstellbare Neigung des Bediengriffs.
• Abnehmbare, wiederaufladbare Vakuumleckage-Alarmsignale mit Summer und Warnleuchten, aktiviert durch Vakuumschalter; separater Batterieladegerät.
• Einwegventile zur Aufrechterhaltung des Vakuums bei Leitungsbruch oder Vakuumverlust.
• ON/OFF-Schiebesitzventil mit Verriegelung, um unbeabsichtigtes Lösen zu verhindern.
• Entwickelt und gefertigt gemäß der CE-Maschinenrichtlinie.

Einsatzbereiche
Geeignet für sicheres Heben und präzises Positionieren von Steinplatten (Marmor, Granit), Fliesen, kleinen Platten, Metallblechen und Glas in industriellen und baulichen Anwendungen.

Technische Daten

• Serie: VL
• Kapazitätsbereich: 400 - 1200 kg
• Neigungsbereich: 0° bis 90°
• Vakuumsicherheit: an Bord befindlicher Vakuumbehälter plus akustische und optische Alarme
• Dichtung: flexible, langlebige Gummidichtung für verschiedene Oberflächen
• Materialien: Leichtmetallkomponenten, feuerverzinkter Stahl, Saugnäpfe aus Aluminiumguss
• Alarm: abnehmbarer, wiederaufladbarer Vakuumleckage-Alarm mit Summer und Warnleuchten; durch Vakuumschalter aktiviert; separates Ladegerät
• Ventile: Einwegventile zur Vakuumerhaltung bei Leitungsbruch/Vakuumverlust
• Steuerventil: ON/OFF-Schiebesitzventil mit Verriegelung
• Einspeiseoptionen: elektrische Vakuumpumpe oder Venturi-Generator mit Druckluft; Pumpen in Einphasen-, Gleichstrom- oder Verbrennungsmotor-Varianten verfügbar
• Konformität: CE-Maschinenrichtlinie
