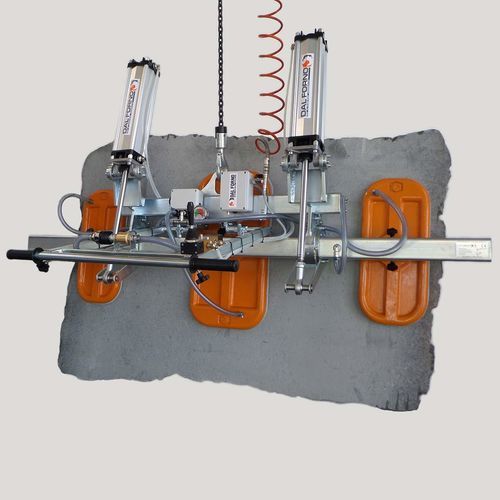

Vakuumheber für Glasplatten L series

für flache WerkstückeBlechfür Platten

Produktübersicht
Tragfähigkeit: 500–1500 kg.
Geeignet zum Heben nicht poröser, ebenflächiger Feststoffe wie Zuschnittplatten, Fliesen, Streifen, kleine Platten, Metallbleche und Fensterglas.

Allgemeine Beschreibung
Kompakte, robuste Unterhängevorrichtung für den Dauerbetrieb. Ausgestattet mit Vakuumbehälter, Vakuummessgerät und integrierten Sicherheitsalarmen (akustisch und optisch). Die flexible Gummidichtung gewährleistet guten Halt auf verschiedenen Oberflächen (roh, poliert, geschliffen, geflammt, gesägt, sandgestrahlt etc.). Pneumatisches Kippen ermöglicht die Handhabung in horizontaler und vertikaler Lage.

Merkmale

• Bauweise: Leichtlegierung und verzinkter Stahl; Aluminium-Druckplatte für Korrosionsbeständigkeit
• Schneller Austausch des Gummidichtungsrings
• Neigungsbereich 0°–90° zum Heben und Ablegen in horizontaler und vertikaler Position
• Schwenkachse nahe der Saugteller zur Erleichterung der Vertikalpositionierung
• Verstellbare Neigung des Bediengriffs
• Abnehmbare, wiederaufladbare Vakuumverlust-Alarmanlage mit Summer und Warnleuchten, ausgelöst durch einen Vakuumschalter; separater Ladegerät
• Einwegventile zur Aufrechterhaltung des Vakuums bei Leitungsbeschädigung oder Vakuumverlust
• ON/OFF-Schieberventil mit Verriegelung gegen unbeabsichtigtes Lösen
• Entspricht der Maschinenrichtlinie CE

Versorgungsoptionen
Das Vakuum kann von einer elektrischen Pumpe oder einem Vakuumgenerator mit Druckluft (Venturi) erzeugt werden. Übliche Lieferung: elektrische Vakuumpumpe + Verbindungsschlauch + Vakuumsaugteller. Optionale Antriebe: Einphasenmotoren, Gleichstrommotoren (für Gabelstapler/Hubwagen) oder Verbrennungsmotoren für Sonderanwendungen.

Anmerkungen
Verschiedene Konfigurationen und kundenspezifische Ausführungen sind verfügbar, um spezifische Anforderungen zu erfüllen. Sonderausführungen umfassen manuell kippbare Dreifachsauger und maßgeschneiderte Modelle auf Anfrage.

Technische Daten

• Serie: Serie L
• Kapazitätsbereich: 500–1500 kg
• Geeignete Materialien: nicht poröse, ebenflächige Feststoffe (Platten, Fliesen, Streifen, kleine Platten, Metallbleche, Fensterglas)
• Bauwerkstoffe: Leichtlegierung, verzinkter Stahl, Aluminium-Druckplatte
• Kippen: pneumatisch, 0°–90°
• Vakuumsystem: Behälter und Vakuummessgerät
• Sicherheitssysteme: akustische und optische Alarme; abnehmbare wiederaufladbare Alarmanlage
• Ventile: Einweg-Vakuumerhaltungsventile; ON/OFF-Schieberventil mit Verriegelung
• Dichtung: flexible, austauschbare Gummidichtung
• Wartung: schneller Austausch des Dichtungsrings
• Normen: Konformität mit der Maschinenrichtlinie CE
