Vakuumheber für Bleche S series

für Glasplattenfür flache Werkstückefür Platten

Produktübersicht

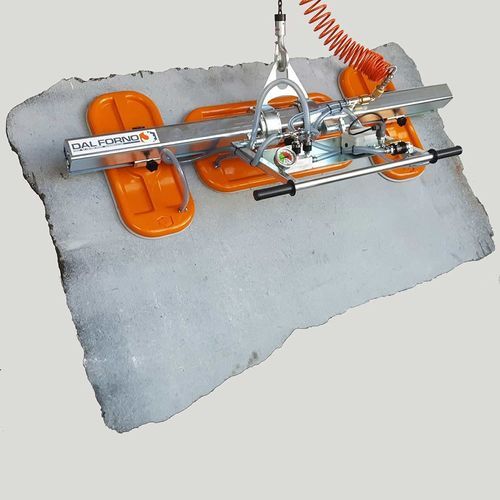

Vakuumheber mit drei Saugnäpfen. Tragfähigkeit: 370 bis 1500 kg. Geeignet zum Heben kompakter, nicht poröser, ebenflächiger Materialien wie Zuschnittplatten, Fliesen, Streifen, Treppen, kleine Platten, Metallbleche und Fensterglas.

Konstruktion und Sicherheit
Schnell und einfach zu handhabende Einheit mit kompakter, robuster Bauweise, geeignet für kontinuierlichen und schweren Einsatz. Als Unterhaken-Hebevorrichtung konzipiert, Ergänzung zu Hebezeugen. Ausgestattet mit Vakuumbehälter, integrierten Sicherheitsvorrichtungen einschließlich akustischer und optischer Alarme sowie Vakuummeter. Dichte Gummidichtung, flexibel und beständig, ermöglicht das Greifen unterschiedlicher Oberflächen (roh, poliert, geschliffen, geflammt, gehämmert, sandgestrahlt usw.).

Funktionen

• Hergestellt aus Leichtmetalllegierungen und verzinktem Stahl; Aluminium-Druckgussplatten für lange Lebensdauer und Korrosionsbeständigkeit
• Schneller und einfacher Austausch des Gummidichtungsrings
• Manuelle Neigung von 0° bis 90° zum Heben und Ablegen von Materialien horizontal und vertikal
• Schwenkachse nahe an der Saugglocke erleichtert die vertikale Positionierung
• Verstellbarer Neigungswinkel des Bediengriffs
• Abnehmbarer, wiederaufladbarer Vakuumleckalarm mit Summer und Warnleuchten, aktiviert durch einen Vakuumschalter; separates Ladegerät
• Rückschlagventile, um das Vakuum bei Leitungsbruch oder Vakuumverlust zu halten
• Ein/Aus-Schieber mit Verriegelung zum Schutz gegen unbeabsichtigtes Lösen
• Entspricht der Maschinenrichtlinie (CE) für CE-Kennzeichnung

Versorgungsoptionen
Das Vakuum kann durch eine Elektropumpe oder durch einen vakuumerzeugenden Druckluftgenerator (Venturi) erzeugt werden. Die Einheit besteht in der Regel aus einer elektrischen Vakuumpumpe, Verbindungsschlauch und Vakuumsaugplatte. Die Pumpe sollte in der Nähe des Arbeitsbereichs aufgestellt werden. Für Sonderanwendungen können Pumpen mit Einphasen- oder Gleichstrommotoren (für Gabelstapler- oder Hydraulikkranmontage) oder Verbrennungsmotoren geliefert werden.

Downloads
Technische Daten und Montageanleitungen stehen zum Download zur Verfügung.

Merkmale / Technische Daten

• Serie: S series (drei Saugnäpfe)
• Tragbereich: 370 bis 1500 kg
• Geeignete Materialien: nicht poröse, ebenflächige Materialien (Platten, Fliesen, Streifen, Treppen, kleine Platten, Metallbleche, Fensterglas)
• Konstruktionsmaterialien: Leichtmetalllegierungen und verzinkter Stahl; Aluminium-Druckgussplatte
• Dichtung: flexible, austauschbare Gummidichtung für verschiedene Oberflächen
• Neigung: manuelle Neigung 0°–90°
• Pivot: Schwenkachse nahe der Saugglocke für einfachere vertikale Positionierung
• Griff: verstellbare Neigung des Bediengriffs
• Alarm: abnehmbarer, wiederaufladbarer Vakuumleckalarm mit Summer und Warnleuchten; separates Ladegerät
• Ventile: Rückschlagventile zur Aufrechterhaltung des Vakuums bei Leitungsbruch/-verlust
• Steuerung: Ein/Aus-Schieber mit Verriegelung gegen unbeabsichtigtes Lösen
• Normen: Entspricht der Maschinenrichtlinie (CE)
