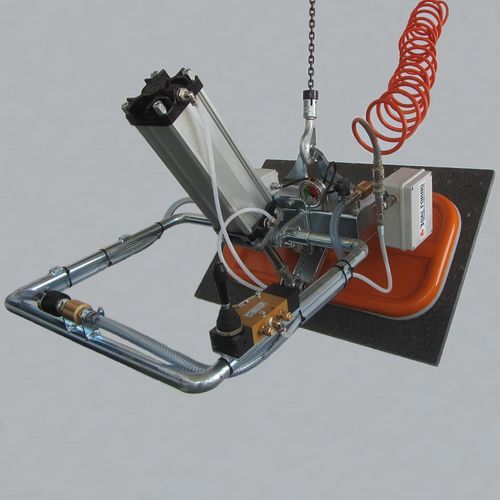

Vakuumheber für Glasplatten M series

für flache WerkstückeBlechfür Platten

Produktübersicht
Schnelle und einfach zu handhabende Einheit, ausgelegt für kontinuierlichen und intensiven Einsatz als Unterhaken-Hebevorrichtung. Kompakte Bauweise mit Vakuumreservoir, Vakuummessgerät sowie integrierten Sicherheitsvorrichtungen mit akustischer und optischer Alarmfunktion. Flexible, verschleißfeste Gummidichtung ermöglicht das Greifen verschiedener Oberflächen (roh, poliert, geschliffen, geflammt, bockgehämmert, sandgestrahlt usw.).

Anwendung
Zum Heben von festen, nicht porösen, ebenen Materialien geeignet: maßgefertigte Platten, Fliesen, Bänder, Treppenstufen, kleine Platten, Metalltafeln, Fensterglas.

Merkmale

• Gehäuse aus Leichtmetalllegierungen und verzinktem Stahl; Aluminium-Druckgussplatte für Korrosionsbeständigkeit
• Schneller, werkzeugloser Austausch der Gummidichtung
• pneumatische Neigung 0°–90° für horizontalen und vertikalen Einsatz
• Schwenkachse nahe der Platte zur Erleichterung der Vertikalpositionierung
• Verstellbare Griffneigung für Bedienerkomfort und Kontrolle
• Abnehmbare, wiederaufladbare Vakuumleckalarm mit Summer und Warnleuchten, gesteuert durch einen Vakuumschalter; separater Batterielader
• Rückschlagventile zur Aufrechterhaltung des Vakuums bei Schlauchbruch oder Ausfall der Vakuumquelle
• Schiebeschalter ON/OFF mit Verriegelung gegen unbeabsichtigtes Lösen
• Konform mit der EU-Maschinenrichtlinie (CE-Kennzeichnung)

Versorgungsoptionen
Das Vakuum wird durch eine elektrische Vakuumpumpe oder einen druckluftbetriebenen Vakuumgenerator (Venturi) erzeugt. Übliche Lieferung: elektrische Vakuumpumpe + Anschlussleitung + Vakuumsauger. Optionen: Einphasen- oder Gleichstrommotoren für mobile Einbauten (Gabelstapler, Hydraulikkräne) oder Verbrennungsmotoren. Kundenspezifische Ausführungen möglich.

Verfügbare Dokumente
Technische Datenblätter, Saugteller-Konfigurationen und Montage-/Betriebsanleitungen sind für dieses Produkt verfügbar.

Technische Daten

• Serie: M series
• Kapazität: 100–3000 kg (modellabhängig)
• Geeignete Materialien: feste, nicht poröse, ebene Platten, Fliesen, Tafeln, Metallplatten, Glas
• Konstruktion: Leichtlegierungen und verzinkter Stahl; Aluminium-Druckgussplatte
• Dichtung: flexible, verschleißfeste Gummidichtung für mehrere Oberflächen
• Neigung: pneumatisch 0°–90°
• Schwenkachse: nahe der Platte für einfachere Vertikalpositionierung
• Griff: verstellbare Neigung
• Sicherheit: Vakuumreservoir; Vakuummessgerät; abnehmbarer wiederaufladbarer Alarm mit Summer und Warnleuchten; Rückschlagventile; ON/OFF-Schiebeschalter mit Verriegelung
• Stromversorgung/Vakuumerzeugung: elektrische Vakuumpumpe oder druckluftbetriebenes Venturi; optional Einphasen-, DC- oder Verbrennungsmotoren
• Normen: EU-Maschinenrichtlinie (CE)
• Beispielmodelle: M 3570/AC/P, M 5085/AC/P
