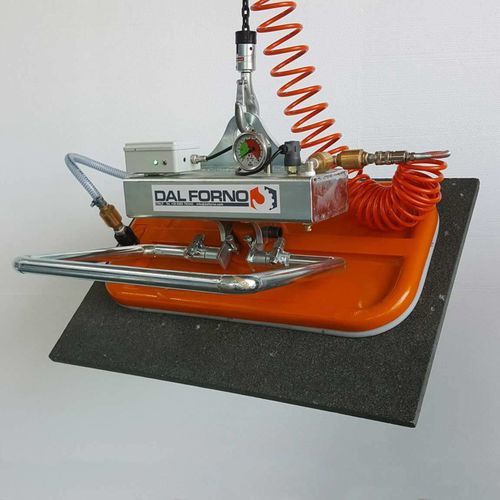

Blech-Vakuumheber M series

für Betonplattenfür Steinplattenfür Marmor

Übersicht
Dieser Vakuumheber mit Einzel-Saugplatte ist für das Heben dichter Materialien wie Marmor, Granit, Beton, Feuerfestmaterialien und Verbundplatten konzipiert und eignet sich auch für Blech und andere Plattenwerkstoffe. Kompakt und für dauerhaften industriellen Einsatz ausgelegt, verfügt die Einheit über eine flexible, austauschbare Gummidichtung, die sich an unterschiedliche Oberflächen anpasst. Sicherheitsvorrichtungen und ergonomische Bedienelemente gewährleisten sichere Lastaufnahme und Bedienerschutz.

Anwendungen

• Naturstein: Marmor, Granit
• Beton und feuerfeste Bauteile
• Verbundplatten und Fassadenplatten
• Blech und weitere Plattenwerkstoffe

Hauptmerkmale

• Tragfähigkeitsbereich: 100 bis 3000 kg
• Einzel-Saugplatten-Design
• Manuelle Neigung 0°–90° (pneumatische Neigungsoption verfügbar)
• Leichtmetallkomponenten, verzinkte Stahlkonstruktion, Saugplatte aus Aluminium
• Schneller und einfacher Austausch der Gummidichtung
• Schwenkachse nahe der Platte für einfachere vertikale Positionierung
• Verstellbarer Handgriffwinkel für bessere Ergonomie
• Abnehmbare, wiederaufladbare Vakuumleckage-Alarmanlage mit Summer und Warnleuchten; Ladegerät inklusive
• Einwegventile zur Aufrechterhaltung des Vakuums bei Leitungsbeschädigung
• ON/OFF-Schiebesperrventil mit Verriegelung zur Verhinderung unbeabsichtigter Freigabe
• Entspricht der Maschinenrichtlinie der CE

Vakuumerzeugung und Versorgungsoptionen
Das Vakuum kann mittels elektrischer Vakuumpumpe oder Druckluft-Venturi-Generator erzeugt werden. Typische Konfiguration: Vakuumpumpe + Verbindungsleitung + Saugplatte. Pumpen sind in Einphasen-, Gleichstromvarianten (zur Montage an Gabelstaplern oder Hydraulikkranen) oder mit Verbrennungsmotor für spezielle Einsätze erhältlich. Mehrere Konfigurationen stehen zur Verfügung, um Betriebsanforderungen abzudecken.

Hinweise
Maßgeschneiderte Konfigurationen und Sonderausführungen sind auf Anfrage möglich. Bestimmt für den schweren industriellen Einsatz, bei dem sichere Greifkräfte an dichten Materialien erforderlich sind.

Technische Daten

• Kapazität: 100 ÷ 3000 kg
• Neigung: manuell 0°–90° (pneumatische Option)
• Materialien: Leichtmetalle, verzinkter Stahl, Saugplatte aus Aluminiumguss
• Dichtung: austauschbarer elastischer Gummiring, geeignet für alle Oberflächen
• Sicherheit: Vakuumbehälter, integrierte Sicherheitsvorrichtungen, akustische und optische Alarmanlagen, Vakuummeter
• Vakuumerhalt: Einwegventile
• Steuerung: ON/OFF-Schieber mit Verriegelung
• Alarm: abnehmbare, wiederaufladbare Vakuumleckage-Alarmanlage mit Summer und Warnleuchten; Ladegerät inklusive
• Vakuumquellen: elektrische Vakuumpumpe, Druckluft-Venturi; Pumpenvarianten: Einphasen, Gleichstrommotor, Verbrennungsmotor
• Normen: Konformität mit der Maschinenrichtlinie CE
