Vakuumheber für Glasplatten L series

für flache WerkstückeBlechfür Platten

Übersicht

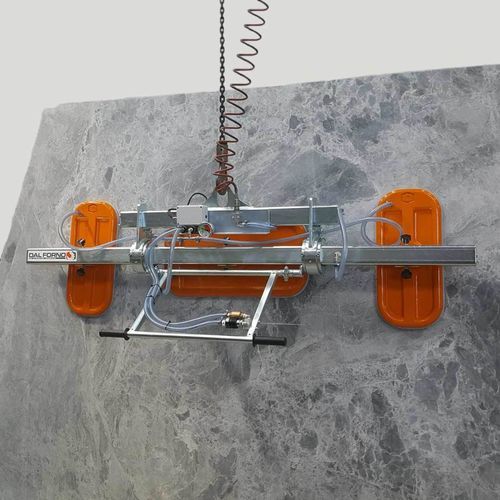

Dreifach-Saugheber (drei Saugteller). Tragfähigkeit: 500 bis 1500 kg. Geeignet zum Heben von festen, nicht porösen, flächigen Materialien wie Zuschnittplatten, Fliesen, Streifen, Treppenstufen, kleinen Platten, Metallblechen und Fensterglas.

Beschreibung
Schnelle und einfache Handhabungseinheit mit kompakter, robuster Bauweise, geeignet für Dauerbetrieb und anspruchsvolle Einsätze. Ideal als Unterhakengerät und Ergänzung zu Hebezeugen. Ausgestattet mit Vakuumbehälter, Sicherheitsvorrichtungen mit akustischen und optischen Alarmen sowie Vakuummessgerät. Eine flexible, langlebige Gummidichtung gewährleistet sicheren Halt bei verschiedenen Oberflächen (roh, poliert, geschliffen, geflammt, gehämmert, sandgestrahlt).

Eigenschaften

• Hergestellt aus Leichtmetallkomponenten und verzinktem Stahl; Aluminium-Guss-Saugplatte — langlebig und rostbeständig.
• Schneller und einfacher Austausch des Gummidichtungsrings.
• Manuelle Neigung von 0° bis 90° zum Heben und Ablegen von Materialien horizontal und vertikal.
• Schwenkachse nahe an der Saugtellerfläche, um die vertikale Positionierung zu erleichtern.
• Verstellbarer Neigungswinkel des Bediengriffs.
• Wiederaufladbarer Vakuumleckalarm mit Summer und Warnleuchten, aktiviert durch einen Vakuumschalter; inklusive separatem Batterieladegerät.
• Einwegventile zum Erhalt des Vakuums bei Leitungsschäden oder Vakuumverlust.
• ON/OFF-Schieberventil mit Verriegelung gegen unbeabsichtigtes Öffnen.
• Entspricht der EU-Maschinenrichtlinie (CE-Kennzeichnung).

Zufuhr / Erzeugung des Vakuums
Das Vakuum kann durch eine elektrische Vakuumpumpe oder durch einen Venturi-Vakuumgenerator mit Druckluft erzeugt werden. Typische Konfiguration: elektrische Vakuumpumpe + Anschlussleitung + Vakuum-Saugplatte. Für Spezialanwendungen sind optional Pumpen mit Einphasen- oder Gleichstrommotoren (für Gabelstapler- und Hydraulikkranmontage) oder Verbrennungsmotoren lieferbar.

Verfügbare Konfigurationen und Zubehör
Es sind mehrere Saugtellerkonfigurationen verfügbar, um den Hebegerät an spezifische Formen und Materialien anzupassen. Sonderanfertigungen und pneumatische Neigerversionen sind auf Anfrage lieferbar.

Technische Daten

• Serie / Modellfamilie: L series.
• Kapazitätsbereich: 500–1500 kg.
• Geeignete Materialien: feste, nicht poröse, ebene Oberflächen (Platten, Fliesen, Platten, Metallbleche, Glas, Treppenstufen, Streifen).
• Konstruktionsmaterialien: Leichtmetallkomponenten und verzinkter Stahl; Aluminium-Guss-Saugplatte.
• Gummidichtung: flexibel, langlebig; geeignet für verschiedene Oberflächen (roh, poliert, geschliffen, geflammt, gehämmert, sandgestrahlt).
• Neigung: 0°–90° für horizontale und vertikale Handhabung.
• Schwenkpunkt: Achse nahe der Saugtellerfläche für einfachere vertikale Positionierung.
• Griff: verstellbarer Neigungswinkel für die Manövrierung.
• Sicherheit: Vakuumbehälter; akustische und optische Alarme; Vakuummessgerät; wiederaufladbarer Vakuumleckalarm mit Summer und Warnleuchten; Einwegventile; ON/OFF-Schieberventil mit Verriegelung.
• Vakuumquellen: elektrische Vakuumpumpe; Venturi-Generator mit Druckluft; optionale Einphasen-, Gleichstrom- oder Verbrennungspumpen.
