Vakuumheber für Glasplatten S series

für flache WerkstückeBlechfür Platten

Übersicht

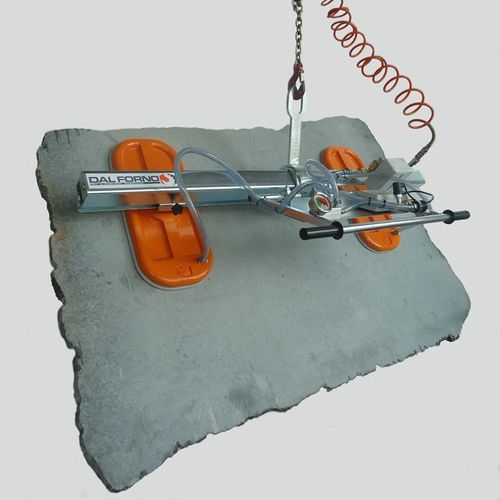

Zweiplatten-Vakuumheber der Serie S mit manueller Kippfunktion. Tragfähigkeit: 250–1000 kg. Geeignet zum Heben fester, nicht poröser, ebener Materialien wie Zuschnittplatten, Fliesen, Streifen, Treppenstufen, kleine Platten, Metallbleche und Fensterglas.

Allgemeine Beschreibung
Kompakte, robuste Bauweise für kontinuierlichen industriellen Einsatz. Konzipiert als Unterhaken-Lastaufnahmemittel zur Ergänzung von Kranen und Gabelstaplern. Ausgestattet mit integriertem Vakuumreservoir, Sicherheitsvorrichtungen mit akustischer und visueller Alarmanzeige sowie Vakuummeter. Flexible, langlebige Gummidichtung passt sich verschiedenen Oberflächen (roh, poliert, geschliffen, geflammt, kugelgestrahlt, sandgestrahlt) an.

Merkmale

• Konstruktion aus Leichtmetalllegierungen und feuerverzinktem Stahl; Guss-Aluminiumplatten für Korrosionsbeständigkeit.
• Schneller und einfacher Austausch der Gummidichtungsringe.
• Manueller Kippbereich 0°–90° für horizontale und vertikale Handhabung.
• Drehachse nahe an der Platte für vereinfachtes Vertikalpositionieren.
• Neigungsverstellbarer Bediengriff.
• Abnehmbare, wiederaufladbare Vakuumleckalarm mit Summer und Warnleuchten, aktiviert durch einen Vakuumschalter; separates Ladegerät im Lieferumfang.
• Einwegventile zur Aufrechterhaltung des Vakuums bei Leitungsschäden oder Stromausfall.
• ON/OFF-Schieber mit Verriegelung gegen unbeabsichtigtes Öffnen.
• Gebaut gemäß Maschinenrichtlinie (CE-konform).

Speisungsoptionen und Vakuumerzeugung
Das Vakuum kann durch eine elektrische Vakuumpumpe oder einen Venturi-Vakuumgenerator (Druckluft) erzeugt werden. Typische Konfiguration: elektrische Vakuumpumpe + Verbindungsschlauch + Saugteller. Für Sonderanwendungen sind Pumpen mit Einphasen- oder Gleichstrommotoren (für Gabelstapler und Hydraulikkrane) oder Verbrennungsmotoren lieferbar.

Downloads
Technische Datenblätter und Bedienungsanleitungen sind als PDF-Downloads verfügbar.

Technische Daten

• Serie: Serie S (Zweiplatten-Konfiguration)
• Tragfähigkeitsbereich: 250 kg bis 1000 kg
• Geeignete Materialien: feste, nicht poröse, ebene Materialien (Platten, Fliesen, Streifen, Treppenstufen, kleine Platten, Metallbleche, Glas)
• Baumaterialien: Leichtmetalllegierungen, feuerverzinkter Stahl; Guss-Aluminiumplatten
• Dichtung: austauschbares, flexibles Gummiring
• Kippung: manuell 0°–90°
• Sicherheit: Vakuumreservoir, Vakuummeter, akustische und visuelle Alarme, Einwegventile, verriegelbares ON/OFF-Ventil
• Alarm: abnehmbarer, wiederaufladbarer Vakuumleckalarm mit Summer und Leuchten; separates Ladegerät
• Speisung: elektrische Pumpen oder Venturi-Generatoren; optional DC- oder Verbrennungsmotoren
• Konformität: Maschinenrichtlinie CE
