Trockenlaufender Sauerstoffgenerator OXYBERG®

für hochreine Anwendungenzur WasseraufbereitungSauerstoff

Übersicht
OXYBERG® erzeugt vor Ort aus Druckluft sauerstoff mit wählbarer Reinheit (typisch 90–95 %), um Grundbelüftung, Lastspitzen sowie Sammelsysteme oder Ozonanlagen zu versorgen. Die Auslegung erfolgt nach Prozesslast und Übertragungssystemleistung, nicht anhand von Katalogwerten.

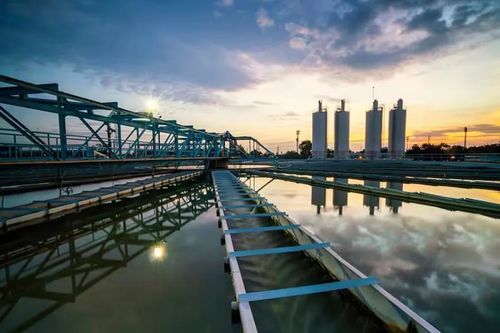

Einsatz im Abwasserbereich

• Belüftung: Sauerstoff ergänzt oder ersetzt Gebläseluft in der biologischen Stufe.
• Lastspitzenabdeckung: übernimmt industrielle Einleitungen, Starkregenereignisse oder saisonale Schwankungen, wenn die vorhandene Belüftung nicht ausreicht.
• Belüftung von Sammelsystemen: Einbringung in Druckleitungen und Pumpstationen, um aerobes Milieu und die Bildung von H₂S zu verhindern.
• Ozonzuführung: trockenes, ölfreies Sauerstoff als Zuführung für Ozongeneratoren zur Reduktion von CSB und Spurenstoffen.

Wichtige Prozesspunkte
Praktische Reihenfolge der Auslegung: Last → Übertragungssystem → Generatorleistung. Wichtige Faktoren:

• Reinheit am Generator: bestimmt verfügbares O₂, ist aber häufig nachgeordnet gegenüber Übertragungseffizienz.
• Übertragungssystem: Diffusortyp, Eintauchtiefe, Blasengröße und Becken-Geometrie steuern die tatsächlich gelöste Sauerstoffmenge.
• Last und Temperatur: Spitzen verbrauchen gelösten Sauerstoff schneller; warmes Wasser hält weniger O₂.
• Regelung: DO-Regler halten Sollwerte, können aber nur liefern, was Übertragung und Generator ermöglichen.

Reinheit vs. Einsatz (Beispiel: OXYBERG® 1500)
90 % | Belüftung, Spitzenabdeckung, Sammelsystem | 44,6 Nm³/h
92 % | Belüftung mit engerer Spezifikation | 43,1 Nm³/h
93 % | Belüftung und allgemeiner Anlagenbedarf | 41,6 Nm³/h
94 % | Wenn ein nachgeschalteter Prozess dies verlangt | 40,5 Nm³/h
95 % | Oberes Ende der OXYBERG®-Reihe | 39,1 Nm³/h

Modelle und Beispiel-Ausgänge
OXYBERG® 500 — O₂ bei 90 %: 2,1 Nm³/h; O₂ bei 93 %: 1,7 Nm³/h; Druckluft bei 90 %: 23,1 Nm³/h
OXYBERG® 900 — O₂ bei 90 %: 9,2 Nm³/h; O₂ bei 93 %: 8,2 Nm³/h; Druckluft bei 90 %: 101,2 Nm³/h
OXYBERG® 1200 — O₂ bei 90 %: 18,9 Nm³/h; O₂ bei 93 %: 17,4 Nm³/h; Druckluft bei 90 %: 207,9 Nm³/h
OXYBERG® 1500 — O₂ bei 90 %: 44,6 Nm³/h; O₂ bei 93 %: 41,6 Nm³/h; Druckluft bei 90 %: 490,6 Nm³/h
OXYBERG® 1700 — O₂ bei 90 %: 65,8 Nm³/h; O₂ bei 93 %: 62,1 Nm³/h; Druckluft bei 90 %: 723,8 Nm³/h
OXYBERG® 2000 — O₂ bei 90 %: 131,6 Nm³/h; O₂ bei 93 %: 124,2 Nm³/h; Druckluft bei 90 %: 1447,6 Nm³/h
OXYBERG® 4000 — O₂ bei 90 %: 197,4 Nm³/h; O₂ bei 93 %: 186,3 Nm³/h; Druckluft bei 90 %: 2171,4 Nm³/h

Hinweise zur Ozonerzeugung
Ozonstufen benötigen sauberen, trockenen Sauerstoff als Zuluft. Luftzufuhr reduziert die Ozonmenge und bildet Stickoxide. Reinheits- und Taupunktanforderungen des Ozongenerators müssen bei der Dimensionierung des Sauerstoffangebots berücksichtigt werden.

Standortanforderungen und Installation
Betriebsdruck: 10 bar
Druckluft-Eingangsdruck: 7 bar(g)
Druckluftqualität: ISO 8573-1:2010 Klasse 1.4.1
Schallpegel: 55–78 dB(A)
Umgebungstemperatur: +5 °C bis +40 °C

Puffervolumen und Systemintegration
Ein Pufferspeicher wird empfohlen, um kurze Lastfluktuationen abzufangen, damit der Generator nicht für transiente Spitzen überdimensioniert werden muss. Fehlt geeignete Druckluft vor Ort, wird die Lösung als Gesamtanlage (Kompressorenstation, Luftaufbereitung, Puffer, Generator, Speicherung) geplant und geliefert.

Herstellung, Service und Gewährleistung
Entwicklung und Fertigung: Made in Germany. Verschleißteile sind Standardkomponenten. Standardgewährleistung: 3 Jahre; bis zu 5 Jahre mit Servicevertrag.

Technische Daten

• Produktfamilie: OXYBERG®
• Verfügbare Reinheit: 90 %–95 %
• Max. Sauerstoffleistung der Reihe: bis 197,4 Nm³/h (OXYBERG® 4000)
• Luftfaktor: 11 Nm³ Druckluft / Nm³ O₂
• Betriebsdruck Generator: 10 bar
• Druckluft-Eingang: 7 bar(g)
• Druckluftqualität: ISO 8573-1:2010 Klasse 1.4.1
• Schallpegel: 55–78 dB(A)
• Umgebungstemperaturbereich: +5 °C bis +40 °C
• Konformität: PED 2014/68/EU
• Fertigung: Made in Germany
