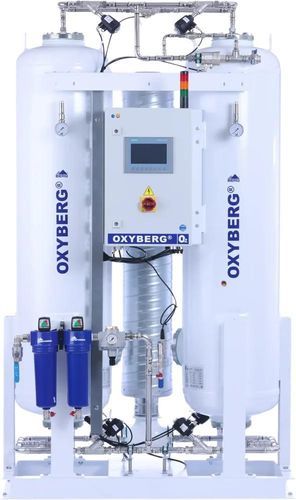

Hochkonzentrierter Sauerstoffgenerator OXYBERG®

für Biogasanlagefür die Metallindustriefür medizinische Zwecke

Kurzbeschreibung
Industrielle OXYBERG® PSA-Sauerstoffgeneratoren erzeugen vor Ort Sauerstoff aus Druckluft. Die Baureihe umfasst 18 Modelle mit fünf einstellbaren Reinheitsgraden (90 %–95 %) und einem Sauerstoffdurchflussbereich von 1,5 bis 197,4 Nm³/h.

Funktionsprinzip
Pressure Swing Adsorption (PSA) mit Zeolith-Molekularsieben: unter Druck wird Stickstoff adsorbiert, Sauerstoff (und Argon) passieren das Sieb. Zwei wechselnde Adsorber ermöglichen einen kontinuierlichen Gasstrom; durch Zyklus- und Regenerationssteuerung werden unterschiedliche Reinheitsgrade eingestellt.

Wesentliche Merkmale

• Einstellbare Reinheit: fünf Qualitätsstufen (90 %–95 %) aus derselben Generatorbaureihe.
• Breiter Leistungsbereich: Sauerstoff-Output von 1,5 bis 197,4 Nm³/h (je nach Modell und Reinheit).
• Optimierter Energieeinsatz: niedriger Betriebsdruck (5–10 bar) und optimierte Zykluszeiten.
• Kompakte Stellfläche: skid-montierter Aufbau zur Integration in vorhandene Druckluftsysteme.
• Standard-Verschleißteile ohne Herstellerbindung (marktverfügbare Ersatzteile).
• Herstellung und Engineering in Deutschland; Zertifizierungen und Konformitäten für industrielle und medizinische Anwendungen vorhanden (u. a. PED 2014/68/EU · NB 2912).
• Garantie: drei Jahre Standard; Verlängerung bis zu fünf Jahre möglich in Verbindung mit Serviceverträgen.

Technische Spezifikationen (Kurzübersicht)

• Sauerstoff-Reinheit: 90 % – 95 %.
• Sauerstoff-Durchfluss (Produktgas): 1,5 – 197,4 Nm³/h (modellabhängig).
• Druckluftbedarf: 16,5 – 2.171,4 Nm³/h (modell- und Reinheitsabhängig).
• Betriebsdruck: 5 – 10 bar.

Modelübersicht (O₂-Output / erforderliche Druckluft; alle Werte in Nm³/h)
Modell — 90 %: (O₂ / Comp. Air) — 92 %: (O₂ / Comp. Air) — 93 %: (O₂ / Comp. Air) — 94 %: (O₂ / Comp. Air) — 95 %: (O₂ / Comp. Air)
OXYBERG® 500 — 90%: 2.1 / 23.1 — 92%: 1.9 / 20.9 — 93%: 1.7 / 18.7 — 94%: 1.6 / 17.6 — 95%: 1.5 / 16.5
OXYBERG® 600 — 90%: 2.9 / 31.9 — 92%: 2.6 / 28.6 — 93%: 2.4 / 26.4 — 94%: 2.3 / 25.3 — 95%: 2.2 / 24.2
OXYBERG® 700 — 90%: 4.9 / 53.9 — 92%: 4.5 / 49.5 — 93%: 4.2 / 46.2 — 94%: 3.9 / 42.9 — 95%: 3.8 / 41.8
OXYBERG® 800 — 90%: 6.1 / 67.1 — 92%: 5.7 / 62.7 — 93%: 5.5 / 60.5 — 94%: 5.2 / 57.2 — 95%: 4.9 / 53.9
OXYBERG® 900 — 90%: 9.2 / 101.2 — 92%: 8.5 / 93.5 — 93%: 8.2 / 90.2 — 94%: 7.7 / 84.7 — 95%: 7.3 / 80.3
OXYBERG® 1000 — 90%: 12.4 / 136.4 — 92%: 11.6 / 127.6 — 93%: 11.1 / 122.1 — 94%: 10.5 / 115.5 — 95%: 10.1 / 111.1
OXYBERG® 1100 — 90%: 13.8 / 151.8 — 92%: 13.3 / 146.3 — 93%: 12.8 / 140.8 — 94%: 12.4 / 136.4 — 95%: 12.1 / 133.1
OXYBERG® 1200 — 90%: 18.9 / 207.9 — 92%: 18.1 / 199.1 — 93%: 17.4 / 191.4 — 94%: 16.8 / 184.8 — 95%: 15.9 / 174.9
OXYBERG® 1300 — 90%: 24.8 / 272.8 — 92%: 23.3 / 256.3 — 93%: 22.1 / 243.1 — 94%: 21.1 / 232.1 — 95%: 20.3 / 223.3
OXYBERG® 1400 — 90%: 33.8 / 371.8 — 92%: 33.2 / 365.2 — 93%: 31.4 / 345.4 — 94%: 30.1 / 331.1 — 95%: 28.8 / 316.8
OXYBERG® 1500 — 90%: 44.6 / 490.6 — 92%: 43.1 / 474.1 — 93%: 41.6 / 457.6 — 94%: 40.5 / 445.5 — 95%: 39.1 / 430.1
OXYBERG® 1600 — 90%: 55.3 / 608.3 — 92%: 53.2 / 585.2 — 93%: 51.3 / 564.3 — 94%: 49.6 / 545.6 — 95%: 48.2 / 530.2
OXYBERG® 1700 — 90%: 65.8 / 723.8 — 92%: 64.4 / 708.4 — 93%: 62.1 / 683.1 — 94%: 61.4 / 675.4 — 95%: 59.8 / 657.8
OXYBERG® 1800 — 90%: 89.2 / 981.2 — 92%: 86.2 / 948.2 — 93%: 83.2 / 915.2 — 94%: 81.0 / 891.0 — 95%: 78.2 / 860.2
OXYBERG® 1900 — 90%: 110.6 / 1,216.6 — 92%: 106.4 / 1,170.4 — 93%: 102.6 / 1,128.6 — 94%: 99.2 / 1,091.2 — 95%: 96.4 / 1,060.4
OXYBERG® 2000 — 90%: 131.6 / 1,447.6 — 92%: 128.8 / 1,416.8 — 93%: 124.2 / 1,366.2 — 94%: 122.8 / 1,350.8 — 95%: 119.6 / 1,315.6
OXYBERG® 3000 — 90%: 165.9 / 1,824.9 — 92%: 159.6 / 1,755.6 — 93%: 153.9 / 1,692.9 — 94%: 148.8 / 1,636.8 — 95%: 144.6 / 1,590.6
OXYBERG® 4000 — 90%: 197.4 / 2,171.4 — 92%: 193.2 / 2,125.2 — 93%: 186.3 / 2,049.3 — 94%: 184.2 / 2,026.2 — 95%: 179.4 / 1,973.4

Hinweise zur Leistungsangabe
Werte in der Tabelle sind Nennwerte. O₂ = Produktgas; Comp. Air = erforderliche Druckluftversorgung. Tatsächliche Leistung hängt ab von Druckluftqualität, Umgebungsbedingungen und Systemkonfiguration. Detaillierte Datenblätter sind modellbezogen verfügbar.

Caractéristiques / spécifications techniques

• Sauerstoff-Reinheit: einstellbar 90 % – 95 % (fünf Qualitätsklassen).
• Sauerstoff-Durchflussbereich (je nach Modell und Reinheit): 1,5 – 197,4 Nm³/h.
• Erforderlicher Druckluftbedarf (je nach Modell und Reinheit): 16,5 – 2.171,4 Nm³/h.
• Betriebsdruck: 5 – 10 bar.
• Aufbau: skid-montiert, zur Integration in vorhandene Druckluftsysteme.
• Zertifikate & Compliance: PED 2014/68/EU (NB 2912) und weitere projektspezifische Konformitätsoptionen; Auslegung für medizinische 93-%-Konfigurationen möglich (European Pharmacopoeia Monograph 2455) unter Berücksichtigung kompletter Systemverifikation.
• Service & Lebenszykluskosten: Standard-Verschleißteile marktverfügbar; Service-Netzwerk und optionale Serviceverträge für Wartung und Garantieverlängerung.
