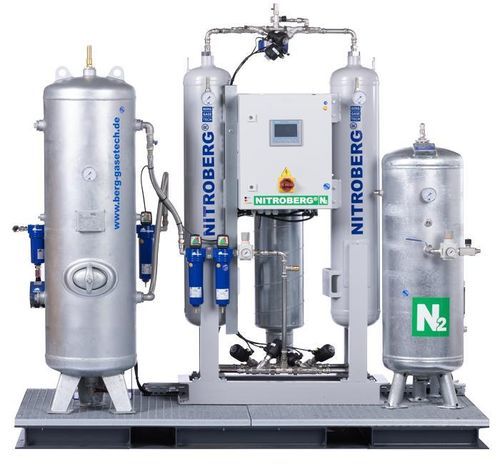

Inert-Stickstoffgenerator NITROBERG®

trockenlaufendfür hochreine Anwendungenultrarein

Überblick
Eine skidmontierte Stickstoff-Generationsanlage ist ein vollständiges On‑Site-System, das als vormontierter, vorverdrahteter und werksgeprüfter Skid geliefert wird. Der Skid verbindet Druckluftversorgung und -aufbereitung mit einem NITROBERG® PSA-Generator und einem N₂-Pufferbehälter und bietet eine betriebsbereite Stickstoffquelle. Abgedeckte Modelle: NITROBERG® 500–1000. Entwicklung und Fertigung durch Berg GaseTech mit Support innerhalb der BERG-Gruppe.

Zertifikate & Kennwerte

• PED 2014/68/EU · NB 2912
• N₂-Reinheit: 97 % – 99,999 % (konfigurierbar)
• Plug-and-Play-Skid: vormontiert, vorverdrahtet, werksseitig geprüft

Systeminhalte
Der Standard-Skid enthält alle Komponenten zur Erzeugung und Bereitstellung von Stickstoff vor Ort. Typische Komponenten:

• Schraubenkompressor (optional: KOMPBERG®)
• Wasserabscheider mit Bekomat
• Druckluftbehälter (nass)
• Vorfilter (PUREBERG®)
• DRYBERG® Kälte- oder Adsorptionstrockner
• Feinfilter
• Superfeinfilter (PUREBERG®, ölfrei)
• Aktivkohle-Turm
• Staubfilter
• Druckluftbehälter (trocken)
• NITROBERG® PSA-Stickstoffgenerator (Kernsystem)
• Stickstoff-Druckbehälter (N₂-Puffer)
• Durchfluss-/Druckregler + Stickstofffilter

Plug-and-Play-Konfigurationen
Sechs vorgefertigte Konfigurationen decken typische Anwendungen ab. N₂‑Durchflüsse bei 99 %:

• NITROBERG® 500 — 7,1 Nm³/h · N₂-Behälter 90 L · Druckluftbehälter 150 L
• NITROBERG® 600 — 12,8 Nm³/h · N₂-Behälter 90 L · Druckluftbehälter 150 L
• NITROBERG® 700 — 19,9 Nm³/h · N₂-Behälter 150 L · Druckluftbehälter 150 L
• NITROBERG® 800 — 28,4 Nm³/h · N₂-Behälter 250 L · Druckluftbehälter 350 L
• NITROBERG® 900 — 43,7 Nm³/h · N₂-Behälter 350 L · Druckluftbehälter 500 L
• NITROBERG® 1000 — 59,6 Nm³/h · N₂-Behälter 500 L · Druckluftbehälter 500 L

Vorteile

• Einheitliche Skid-Aufnahme mit verstärktem Stahlrahmen, Aluminium-Bodenplatten und Gabelstapler-Aufnahme für einfache Platzierung.
• Schnellere Inbetriebnahme durch werksseitig verlegte Rohrleitungen, Verdrahtung und Steuerlogik.
• Optionale Integration eines Kompressors (KOMPBERG®) oder Anschluss an vorhandene Druckluftversorgung.
• Ein Ansprechpartner für Engineering, Lieferung, Inbetriebnahme und Lifecycle-Support innerhalb der BERG-Gruppe.
• Dokumentationspaket inklusive Montagezeichnungen, R&I-Schema, Schaltplänen, Betriebs- und Wartungsanleitungen sowie Ersatzteillisten.

Anwendungen
Labor- und Massenspektrometrie, Lebensmittel- und Getränkeverpackung (MAP), chemische Prozessinertisierung, Rohrleitungs- und Tankbetrieb in Öl & Gas, Inertisierung in der Luft- und Raumfahrt sowie mittlere industrielle Stickstoffbedarfe. Höhere Volumina werden mit kundenspezifischen containerisierten Anlagen realisiert.

Technische Spezifikationen

• Produktserie: NITROBERG® plug-and-play (500–1000).
• N₂-Reinheit: 97 % – 99,999 % (konfigurierbar).
• Typische N₂-Durchflüsse @99 %: 7,1 / 12,8 / 19,9 / 28,4 / 43,7 / 59,6 Nm³/h (500→1000).
• N₂-Puffergrößen: 90 L bis 500 L je nach Konfiguration.
• Druckluftbehälter: 150 L bis 500 L je nach Konfiguration.
• Enthaltene Aufbereitung: PUREBERG® Filter, DRYBERG® Trockner, Aktivkohle, Fein- und Superfeinfiltration.
• Optionen: integrierter KOMPBERG® Kompressor oder Anschluss an bestehendes Druckluftnetz.
• Skid: vorverrohrt, vorverdrahtet, werksgeprüfter Rahmen mit Gabelstapler-Aufnahme.
• Normen: PED 2014/68/EU (Modul B) genannt; CE-Kennzeichnung abhängig von Konfiguration und Konformitätsbewertung.
• Dokumentation vollständig geliefert; Standardgarantie drei Jahre, verlängerbar durch Servicevertrag.
