Installaton für Sauerstoffprodukton OXYBERG®

Overview

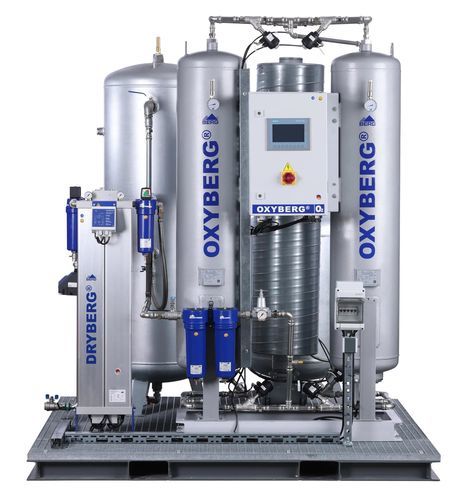

Eine PSA-Sauerstoffanlage ist ein komplettes On‑Site-System zur Sauerstofferzeugung, geliefert als vormontierte, skidmontierte Plug‑and‑Play‑Einheit. Der Skid integriert den OXYBERG® PSA‑Generator, Drucklufterzeugung und ‑aufbereitung (optional Schraubenkompressor KOMPBERG®), Adsorptionstrockner DRYBERG®, mehrstufige Filtration PUREBERG®, Druckluft‑ und O₂‑Pufferspeicher sowie Durchfluss-/Druckregelung. Die Anlagen werden vorverrohrt, vorverdrahtet und werksgeprüft geliefert, um den Aufwand für Inbetriebnahme und Instandsetzung vor Ort zu reduzieren.

Key product badges and performance

• PED 2014/68/EU · NB 2912 (Konformitätsreferenz)
• O₂‑Reinheit: 90 % – 95 % (Standardbereich; 93 % Option verfügbar)
• Geliefert als Plug‑and‑Play‑Skid, konstruiert und gefertigt in Deutschland

What’s inside the oxygen plant: complete system components

• Schraubenkompressor (optional: KOMPBERG®)
• Wasserabscheider mit Bekomat
• Druckluftbehälter (nass)
• Vorfilter (PUREBERG®)
• DRYBERG® Adsorptionstrockner
• Feinfilter
• Superfeinfilter (PUREBERG®, ölfrei)
• Aktivkohleturm
• Staubfilter
• Druckluftbehälter (trocken)
• OXYBERG® PSA‑Sauerstoffgenerator (Systemkern)
• Sauerstoffpufferspeicher (O₂)
• Durchfluss-/Druckregler + Sauerstofffilter

Configurations (plug-and-play range)
Sechs vorgeplante Skid‑Konfigurationen decken den Standard‑On‑Site‑Bereich ab. Jede Konfiguration basiert auf einer OXYBERG®‑Baugröße und enthält passende PUREBERG®‑Filter, DRYBERG®‑Adsorptionstrockner und O₂‑Pufferspeicher.

• OXYBERG® 500 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 90 L; Druckluftbehälter: 90 L
• OXYBERG® 600 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 90 L; Druckluftbehälter: 150 L
• OXYBERG® 700 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 150 L; Druckluftbehälter: 150 L
• OXYBERG® 800 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 250 L; Druckluftbehälter: 350 L
• OXYBERG® 900 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 350 L; Druckluftbehälter: 500 L
• OXYBERG® 1000 — O₂‑Durchfluss @ 90 %: auf Anfrage; O₂‑Behälter: 500 L; Druckluftbehälter: 500 L

Compressor options

• Anlagen können mit oder ohne integrierten KOMPBERG® Schraubenkompressor geliefert werden.
• Typische integrierte Kompressoren: KOMPBERG® BSDK7 (OXYBERG® 500–900); KOMPBERG® BSDKF11/13 (OXYBERG® 1000).
• Ist eine geeignete Druckluftinfrastruktur vorhanden (z. B. ca. 7 bar, erforderliche Durchflusskapazität und Luftqualität), kann die Anlage ohne Kompressor geliefert und an die bestehende Versorgung angeschlossen werden.

Advantages of a Berg plug-and-play skid

• Schnelle Inbetriebnahme: Skid kommt vormontiert, vorverdrahtet und werksgeprüft an, wodurch der Montageaufwand vor Ort minimiert wird.
• Definierte Stellfläche mit Basisrahmen, Aluminium‑Bodenplatten und integrierter Gabelstapleraufnahme.
• Ein Ansprechpartner und eine Garantie für das gesamte integrierte System.
• Dokumentationspaket wird mitgeliefert und unterstützt Installation und Betrieb.

Documentation pack (delivered with each plant)

• Montagezeichnungen und P&ID (R&I) Schema
• Anlagenbeschreibung sowie Betriebs‑ & Wartungshandbuch
• Liste elektrischer Verbraucher, Verdrahtungspläne und Klemmenpläne
• Funktionsschema, Ersatz‑ & Verschleißteilliste, Werkstoffnachweise und Engineeringsunterlagen

Why Berg
Berg GaseTech entwickelt und fertigt die OXYBERG® PSA‑Generatoren in Deutschland und liefert integrierte Plug‑and‑Play‑Skids. Systemintegration, Inbetriebnahme vor Ort, Bedienerschulung und Service werden innerhalb derselben Unternehmensgruppe erbracht, wodurch kombinierter Hersteller‑ und Integratorsupport, verfügbare Verschleißteile und erweiterbare Garantieoptionen sichergestellt sind.

Quality monitoring and special options

• Die O₂‑Reinheit wird kontinuierlich am Generatorausgang durch integrierte Reinheits‑ und Drucksensoren überwacht.
• 93 % O₂‑Konfigurationen können für Projekte mit Anforderungen gemäß Monographie 2455 der Europäischen Pharmakopöe ausgelegt werden; die endgültige Gasqualität ist für das installierte System und die Betriebsbedingungen zu verifizieren.
• Die abschließende CE‑Kennzeichnung und Konformitätsbewertung hängen von der Konfiguration und dem Abschluss der anzuwendenden Verfahren ab.

Technical specifications

• Produktserie: OXYBERG® PSA Oxygen Plant (Plug‑and‑Play‑Skid, OXYBERG® 500–1000)
• Hersteller: Berg GaseTech (Design & Produktion OXYBERG® in Deutschland)
• Systemtyp: PSA‑Sauerstoffanlage, skidmontiert, vormontiert, betriebsbereit
• O₂‑Reinheit: Standardbereich 90 % – 95 % (93 % Konfigurationen auf Anfrage)
• Lieferzustand: vorverrohrt, vorverdrahtet, werksgeprüft
• Integrierbare Kompressoren: KOMPBERG® BSDK7 (OXYBERG® 500–900), KOMPBERG® BSDKF11/13 (OXYBERG® 1000) oder Lieferung ohne Kompressor
• O₂‑Behältergrößen (modellabhängig): 90 L / 150 L / 250 L / 350 L / 500 L
• Druckluftbehältergrößen (modellabhängig): 90 L / 150 L / 350 L / 500 L
• O₂‑Durchflussangaben: auf Anfrage (modell‑ und projektspezifisch)
• Dokumentation: Montagezeichnungen, P&ID, Anlagenbeschreibung, elektrische Listen, Betriebs‑ & Wartungsanleitung, Ersatzteilliste, Schalt‑ & Klemmenpläne, Funktionsschema, Werkstoffnachweis
• Zertifizierung: EU‑Baumusterprüfung (Modul B) nach PED 2014/68/EU; CE‑Konformität abhängig von Konfiguration
• Garantie: Standard 3 Jahre, verlängerbar mit Servicevertrag
