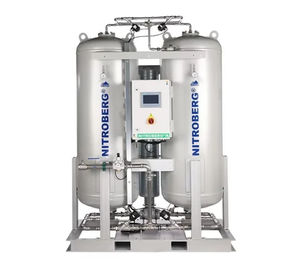

Ultrareiner Stickstoffgenerator NITROBERG®

InertReinfür hochreine Anwendungen

Kurzbeschreibung
NITROBERG® Stickstoffgeneratoren erzeugen Stickstoff vor Ort aus Druckluft mit einstellbaren Reinheiten von 97 % bis 99,999 %. Die Baureihe wird zur Abdeckung der für das Laserschneiden erforderlichen Reinheit, des Drucks und des Bedarfs ausgelegt, statt nach maximalen Datenblattwerten zu dimensionieren.

Kernaussagen

• Reinheit einstellbar: 97 % bis 99,999 %
• Stickstoffleistung der Baureihe: bis zu 1.709,1 Nm³/h
• Typischer Schallpegel: 55–78 dB(A)
• Konformitätsbewertung: PED 2014/68/EU (benannte Stelle NB 2912)

Funktion des Stickstoffs beim Laserschneiden
Beim Schmelzschneiden entfernt das Gas mechanisch das geschmolzene Material aus der Schnittfuge. Stickstoff ist inert und liefert metallisch blanke Kanten ohne Oxidschicht, wodurch Nachbearbeitungen reduziert werden. Verfahren benötigt sowohl Volumen als auch Druck; der Verbrauch hängt von Düse, Material und Dicke ab.

Empfohlene Reinheit nach Werkstoff

• Baustahl, mit Stickstoff geschnitten — 99,9 % — blanke Kante ohne Zunder
• Edelstahl, dünn — 99,9 % — übliches Schmelzschneiden
• Edelstahl, sichtbare oder schweißfertige Kante — 99,95 % — begrenzt Verfärbung durch Rest‑Sauerstoff
• Edelstahl, dicke Querschnitte — 99,95 % und höher — längere Verweilzeit des Schmelzbads
• Aluminium — 99,95 % — Oxidbildung leicht
• Präzisionsteile ohne Nacharbeit — 99,999 % — Sonderfall

Luftfaktor je Reinheit
Typische Luftfaktoren (m³ Druckluft pro m³ N₂):

• 97 % → 2,3
• 98 % → 2,3
• 99 % → 2,6
• 99,5 % → 2,9
• 99,9 % → 3,4
• 99,99 % → 4,6
• 99,995 % → 5,2
• 99,999 % → 6,4

Lieferdruck und Booster
Typische Düsendrücke: ~8–14 bar bei Edelstahl, bis ~20 bar bei großen Dicken und 22–30 bar bei dickem Baustahl mit Stickstoff. Die PSA‑Stufe liefert rund 10 bar (bei ~7 bar(g) Eingang); höhere Drücke werden mittels Booster erreicht. Berg liefert geeignete Booster und Kompressionsstufen.

Direktbetrieb vs Speicherbetrieb

• Direktbetrieb — Generator und Kompressor decken Lastspitzen; sinnvoll ab etwa 12 Betriebsstunden/Tag oder ≳100.000 Nm³/Jahr.
• Speicherbetrieb — Generator füllt Puffer; Spitzen werden aus dem Speicher entnommen, was kleinere Anlagen erlaubt.

Auslegungsleitfaden

• Spitzenbedarf pro Maschine ermitteln: Düsendurchmesser, Schneiddruck, Werkstoff; Gleichzeitigkeitsfaktor für mehrere Maschinen.
• Reinheit nach Kantenanforderung wählen.
• Entscheidung Direkt- oder Speicherbetrieb anhand Schneidstunden/Tag.
• Druckluftbedarf: N₂‑Volumen × Luftfaktor; Qualität beachten (ISO 8573‑1:2010).

NITROBERG® Baugrößen (Beispiele)

• NITROBERG® 1000 — N₂ 99,9%: 34,4 Nm³/h; Druckluft 99,9%: 117,1 Nm³/h
• NITROBERG® 1100 — N₂ 99,9%: 45,1 Nm³/h; Druckluft 99,9%: 153,3 Nm³/h
• NITROBERG® 1200 — N₂ 99,9%: 55,8 Nm³/h; Druckluft 99,9%: 189,6 Nm³/h
• NITROBERG® 1300 — N₂ 99,9%: 78,7 Nm³/h; Druckluft 99,9%: 267,6 Nm³/h
• NITROBERG® 1400 — N₂ 99,9%: 109,9 Nm³/h; Druckluft 99,9%: 373,6 Nm³/h
• Baureihe skalierbar bis 1.709,1 Nm³/h für größere Anlagen.

Vor Ort vs Flaschen/Tanks
Flaschen nur für Proben; Flüssigstickstofftanks liefern Spitzen, verursachen aber Mietkosten, Verdampfungsverluste und Logistik. On‑site‑Erzeugung wandelt laufende Lieferkosten in Investition und Stromkosten um und rechnet sich je nach Verbrauch oft innerhalb weniger Jahre.

Vorteile und Merkmale

• Reinheit nach Bedarf einstellbar und damit optimierte Kompressorauslegung.
• Standardisierte Verschleißteile und Filter.

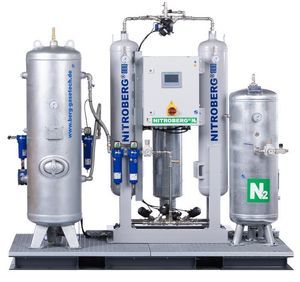

• Komplettlösungen (Kompressor, Aufbereitung, Generator, Puffer, Booster) möglich.
• Garantie: 3 Jahre Standard, erweiterbar mit Servicevertrag.

Ausgewählte FAQs

• Verbrauch Laser (6 kW) — typ. ~40–60 Nm³/h; steigt mit Dicke und Druck.
• Empfohlene Reinheit — meist 99,9 %–99,95 %; 99,999 % für Spezialfälle.
• Gelieferter Druck — PSA ≈10 bar (Eingang 7 bar(g)); Booster für höhere Drücke.
• Ersatzteile — standardisierte Komponenten, frei erhältlich.

Technische Daten

• Marke/Serie: NITROBERG® (BERG GaseTech)
• Reinheit: 97 %–99,999 %
• Max. N₂‑Leistung (Baureihe): bis 1.709,1 Nm³/h
• PSA‑Betriebsdruck: 10 bar (Eingang 7 bar(g))
• Druckluftanforderung: ISO 8573‑1:2010 Klasse 1.4.1 empfohlen
• Schallpegel: 55–78 dB(A)
• Booster‑Optionen für höhere Düsendrücke
