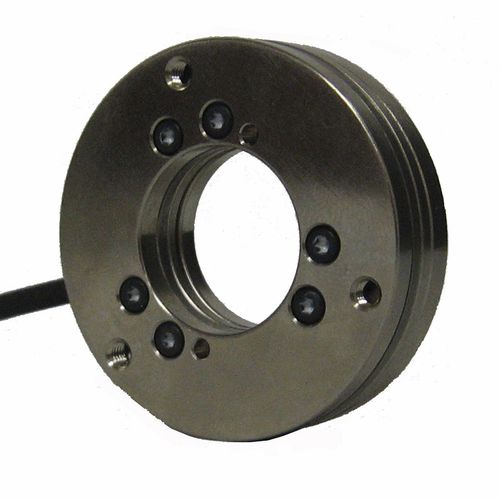

Kraft- und Drehmomentaufnehmer Nano43

-Einer der kleinsten 6-Achsen-Schwinger der Welt: Der Nano43 ist unser dünnstes Wandlermodell auf dem Markt und ermöglicht es, Gestänge und Kabel durch sein Mittelloch zu führen. -Extrem hohe Festigkeit: EDM-Drahtschnitt aus hochfestem Edelstahl. Die maximal zulässige einachsige Überlast beträgt das 6,4- bis 28,5-fache der Nennkapazität. -Hohes Signal-Rausch-Verhältnis: Silizium-Dehnungsmessstreifen liefern ein 75-mal stärkeres Signal als herkömmliche Folienmessstreifen. Dieses Signal wird verstärkt, was zu einer Rauschverzerrung von nahezu Null führt.< Typische Anwendungen -Telerobotik -Roboterchirurgie -Forschung an Roboterhänden -Fingerkraft-Forschung Einachsige Überlastung Fxy - ±300 N Fz - ±380 N Txy - ±3,2 Nm Tz - ±4.6 Nm Steifigkeit (berechnet) X-Achse & Y-Achse Kräfte (Kx, Ky) - 5,2x106 N/m Kraft der Z-Achse (Kz) - 5,2x106 N/m Drehmoment X-Achse & Y-Achse (Ktx, Kty) - 7,7x102 Nm/rad Drehmoment der Z-Achse (Ktz) - 1,1x103 Nm/rad Resonanzfrequenz Fx, Fy, Tz - 2800 Hz Fz, Tx, Ty - 2300 Hz Physikalische Spezifikationen Gewicht* - 0,0387 kg Durchmesser* - 43 mm Höhe* - 11,5 mm
