Datensteckverbinder RJF

RJ45BajonettMetall

Übersicht

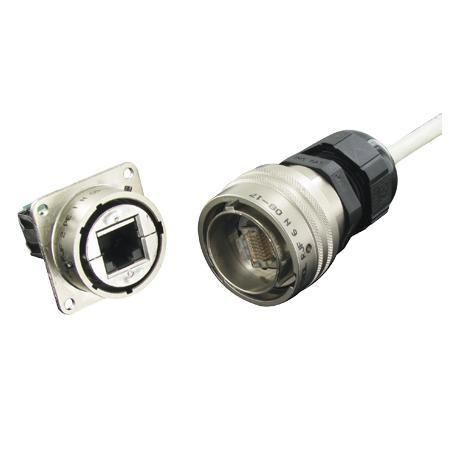

Die RJF-Serie sind verstärkte RJ45-Ethernet-Steckverbinder, entwickelt für zuverlässige Ethernet-Verbindungen in rauen Umgebungen. Erhältlich in den Varianten Cat5e, Cat6 und Cat6A, verfügen sie über ein Metallgehäuse, integrierte Dichtung und eine Bajonettkupplung mit akustischem und visuellem Einrastsignal. Kompatibel mit standardmäßigen RJ45-Kabelsätzen und PoE-fähig.

Hauptmerkmale

• Konform mit IEC 60603-7 Variante 11
• Bajonettkupplung (akustisches & visuelles Einrastsignal)
• Robuste Metallgehäuse basierend auf MIL-DTL-26482 H — Gehäusegröße 18
• Axiale Retention des RJ45-Kabelsatzes: 100 N

Anwendungen

• Öl & Gas
• Spezialmaschinen
• Industrielle Prozesssteuerung
• Externe Datennetze
• VoIP, IPTV
• Robotik

Datenübertragung

• Cat.5e: Ethernet Klasse D nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX, 1000Base-T bis 100 MHz (TIA/EIA-568-B)
• Cat.6: Ethernet Klasse E nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX, 1000Base-T bis 250 MHz (TIA/EIA-568-B)
• Cat.6A: Ethernet Klasse Ea nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX, 1000Base-T und 10GBase-T bis 500 MHz (TIA/EIA-568-B)

Leistung

• Verrastzyklen: mindestens 500 Zyklen
• Abdichtung gegen Flüssigkeiten und Staub: IP68 (verbunden)
• Stoß-, vibrations- und zugfest
• Keine Feldverkabelung oder Werkzeuge für die Montage erforderlich
• Mechanische Codierung / Polarisation: 4 Positionen
• Kompatibel mit Kabeldurchmessern von 6 mm bis 13 mm

Umweltschutz & Qualifikationen

• Schutzart: IP68
• Salznebelbeständigkeit: 48 h (Verzinnung) ; >96 h (schwarze Beschichtung) ; <500 h (olive Drab Cadmium)
• Flammschutz / Niedrige Rauchentwicklung: UL94 V0 und NF F 16-101 & 16-102
• Vibration: 10–500 Hz, 10 g, 3 Achsen — keine Unterbrechung > 10 ns
• Schock: IK06 — hält einen Fall von 250 g aus 40 cm auf verbundene Steckverbinder stand
• Feuchte: 21 Tage bei 43 °C, 98% RH
• Betriebstemperaturbereich: -40 °C bis +85 °C

Kompatibilität & Elektrik
Die RJF-Serie ist vollständig kompatibel mit standardmäßigen RJ45-Steckern und Kabelsätzen und wurde entwickelt, um die Schirmkontinuität für EMI-Schutz zu erhalten. Sie unterstützt PoE-Übertragung und bietet mehrere Back-Termination-Optionen für die Systemintegration.

Technische Daten

• Serie / Modell: RJF
• Unterstützte Ethernet-Kategorien: Cat5e, Cat6, Cat6A
• Normen: ISO/IEC 11801 Klassen D / E / Ea; IEC 60603-7 Variante 11; TIA/EIA-568-B Referenzen
• Kupplung: Bajonettkupplung mit akustischem & visuellem Signal
• Gehäuse: Metallisch (MIL-DTL-26482 H, Gehäusegröße 18)
• Haltekraft: 100 N (axial)
• Verrastzyklen: ≥ 500
• Schutzart: IP68 (verbunden)
• Kompatibilität Kabeldurchmesser: 6 mm bis 13 mm
• Salznebelbeständigkeit: 48 h (Nickel) / >96 h (schwarze Beschichtung) / <500 h (Cadmium)
• Feuerklassifizierung: UL94 V0; NF F 16-101 & 16-102
• Vibration: 10–500 Hz, 10 g, 3 Achsen; keine Unterbrechung > 10 ns
• Schock: IK06
• Feuchte: 21 Tage bei 43 °C, 98% RH
• Betriebstemperatur: -40 °C bis +85 °C
• Mechanische Codierung: 4 Positionen
• Unterstützt PoE und EMI-Schirmkontinuität (metallisiertes Einsatzkonzept)
