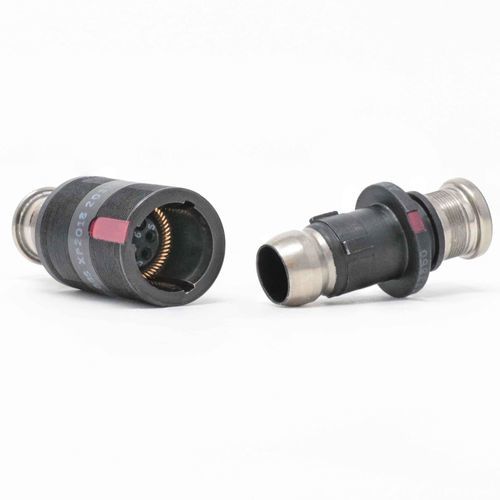

Datensteckverbinder 2M Warrior Grip

StromversorgungCrimpThrough-Hole

Beschreibung
Die Warrior Grip-Serie von Amphenol ist ein Nett Warrior–Style Mikro-Miniatur Rundsteckverbinder, entwickelt um schnelle Ladung (10 A) direkt zum Anwender zu liefern und gleichzeitig geringes Gewicht und Robustheit beizubehalten. Als Derivat der 2M804 Push-Pull-Familie verfügt er über optimierte Mate/Unmate-Kräfte, selektiv beschichtete Aluminiumgehäuse zur verbesserten Leitfähigkeit und Abwärtskompatibilität mit Kontaktgröße #23. Das Buchsen-Kontaktsystem reduziert die Temperaturerhöhung um etwa 26 % gegenüber Wettbewerbsprodukten und erfüllt die MIL-STD-1472-Temperaturgrenzwerte.

Hauptmerkmale

• Mikro-miniatur Rundsteckverbinder, Push-Pull-Kupplung
• Intermateable mit bestehenden Nett Warrior Push-Pull-Steckverbindern
• Abgeleitet von 2M804 mit 10 A Schnellladefähigkeit
• Einzigartige Unmating-Kraft: 13 ± 3 lbs
• Selektiv beschichtete Aluminiumgehäuse (Nickel und schwarz Zink-Nickel)
• Exzellente integrierte EMI-Abschirmung
• Verfügbar in 2 Kontaktanordnungen
• Anschlusstypen: Crimp, Lötbecher oder PC-Anschluss (Größe 23)
• Abdichtung: IPX7 bei verbundenem und vollständig verkabeltem Zustand

Anwendungen

• Feldkommunikation und C6ISR-Systeme
• Gepanzerte und ungepanzerte Bodenfahrzeuge
• Soldatengetragene Energie- und Kommunikationsausrüstung

Technische Informationen
Produktvorteile

• Bietet direkte 10 A Schnellladefähigkeit zum Anwender
• Geringere Wärmeentwicklung (~26 % Verbesserung) für höhere Zuverlässigkeit unter Last
• Selektive Gehäusebeschichtung verbessert Leitfähigkeit und Korrosionsbeständigkeit
• Schnellere, einfachere Trennung im Vergleich zum 2M804
• Verschiedene Montage- und Anschlussoptionen für Designflexibilität

Materialien & Beschichtungen

• Aluminiumgehäuse mit selektiver Nickel- und schwarz Zink-Nickel-Beschichtung

Kontakttypen & Anschlüsse

• 2 Kontaktanordnungen verfügbar
• Kontaktgröße: #23
• Anschlüsse: Crimp, Lötbecher, PC-Anschluss

Umweltmerkmale

• Haltbarkeit: bis zu 1.000 Steckzyklen
• Betriebstemperatur: -65°C bis 175°C (erfüllt MIL-STD-1472)
• Abdichtung: IPX7 bei verbundenem und vollständig verkabeltem Zustand

Elektrische Eigenschaften

• Kontaktbewertung: bis zu 10 A (Schnellladefähigkeit)

Technische Spezifikationen

• Serie / Name: 2M Warrior Grip
• Steckverbindertyp: Mikro-miniatur Rundsteckverbinder, Push-Pull-Kupplung
• Kontaktanordnungen: 2 verfügbar
• Kontaktgröße: #23
• Kontaktbewertung: bis zu 10 A
• Anschlussoptionen: Crimp, Lötbecher, PC-Anschluss
• Unmating-Kraft: 13 ± 3 lbs
• EMI-Abschirmung: integriert
• Haltbarkeit: bis zu 1.000 Steckzyklen
• Temperaturbereich: -65°C bis 175°C (erfüllt MIL-STD-1472)
• Eindringsschutz: IPX7 bei verbundenem und vollständig verkabeltem Zustand
• Materialien: Aluminiumgehäuse mit selektiver Nickel- und schwarz Zink-Nickel-Beschichtung
• Thermische Leistung: ~26 % Verbesserung der Temperaturerhöhung vs. Wettbewerber
