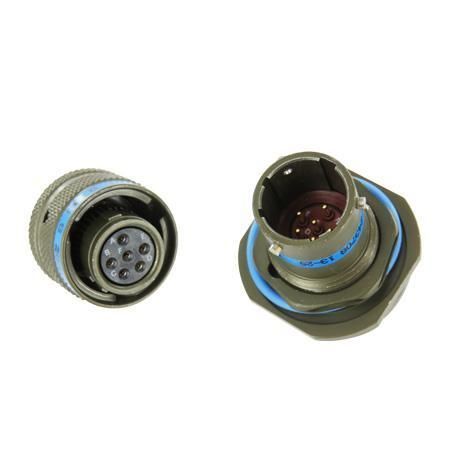

Funkfrequenz Steckverbinder LJT - HE308 - 38999

DatenStromversorgungoptisch

Übersicht
Die LJT-Produktreihe von Amphenol Socapex ist eine Steckverbinderfamilie mit Bajonettverschluss, entwickelt für die Luft- und Raumfahrt sowie militärische Anwendungen. Sie bietet eine große Vielfalt an Kontaktanordnungen und Gehäusetypen bei maximaler Gewichts- und Platzersparnis. Die LJT-Reihe ist nach MIL-DTL-38999 Serie I und HE308 qualifiziert und gewährleistet 100% Kontaktschutz. Metallische und Verbundwerkstoff-Versionen sind erhältlich und eignen sich für raue Umgebungen wie Gefechtsfeldkommunikation, Militärfahrzeuge und Avionik.

Hauptmerkmale

• 100% scoop proof Design
• Bajonettverschluss-Steckverbinder mit großer Auswahl an Kontaktanordnungen und Gehäusetypen
• Mehr als 60 Kontaktanordnungen, von 1 bis 128 Kontakten
• Robuste Ausführung mit hoher Stoß- und Vibrationsbeständigkeit
• Verschiedene Materialien und Beschichtungen verfügbar, RoHS- & REACH-konforme Versionen

Anwendungen

• Militärfahrzeuge
• Gefechtsfeldkommunikation C5ISR
• Militärische Avionik

Produktvorteile

• Verschiedene Buchsenvarianten: quadratische Flansch, Kontermutter, Inline
• Schnellkupplung, voll verriegelt in 1/4 Umdrehung der Kupplungsmutter
• Viele Ausführungen verfügbar: integrierte Backshell, Stand-off (Doppelflansch) usw.

Materialien & Beschichtungen

• Aluminium: olive drab cadmium, Nickel, schwarzes Zinn-Nickel
• Marinebronze (unplated)

Kontaktarten & Anschlussarten

• Mehr als 60 Kontaktanordnungen
• Kontaktgrößen: 23 bis 4/0
• Signal-, Leistungs-, Hochgeschwindigkeitsversionen (Coax, Twinax, Quadrax, Octomax...), und optische Abschlüsse
• Anschlüsse: Crimp & PCB-Pins (vergoldete & verzinnte Varianten)

Umweltmerkmale

• 500 Paarungszyklen
• Betriebstemperatur: -65°C bis 175°C oder 200°C je nach Material & Beschichtung
• Korrosionsbeständigkeit: von 48 bis 500 Stunden je nach Material & Beschichtung
• Schutzart: IPX7 im verbundenen und vollständig verkabelten Zustand

Elektrische Eigenschaften

• Isolationswiderstand bei Umgebungstemperatur: 5,103 MΩ
• Kontaktbelastbarkeit: von 3 A bis 230 A (abhängig von Kontaktgröße, Material und Beschichtung)

Technische Daten

• Qualifikation: MIL-DTL-38999 Serie I & HE308
• Kupplung: Bajonett
• Kontaktanordnungen: mehr als 60 (1 bis 128 Kontakte)
• Verfügbare Kontaktgrößen: 23 bis 4/0
• Verfügbare Gehäusestile: quadratische Flansch, Kontermutter, Inline, reduzierte Flansch, Rack-&-Panel-Varianten
• Materialien: Aluminiumvarianten mit verschiedenen Beschichtungen, Marinebronze unplated
• Anschlüsse: Crimp und PCB-Pins (vergoldet & verzinnt)
• Paarungslebensdauer: 500 Zyklen
• Temperaturbereich: -65°C bis 175°C oder 200°C je nach Konfiguration
• Schutzart: IPX7 im verbundenen und vollständig verkabelten Zustand
• Verfügbare Dokumente: Datenblätter für spezifische Kontaktanordnungen und Leistungsinserts
