Steckverbinder-Modul / Daten RJF TV

RJ45Ethernetrund

Übersicht

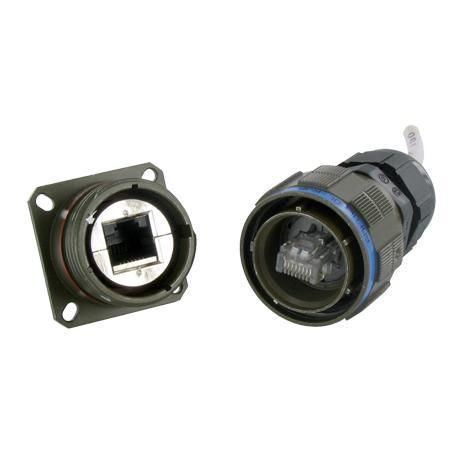

Die Amphenol Socapex RJF TV Serie sind leistungsfähige Ethernet-Steckverbinder, entwickelt für zuverlässige Ethernet-Verbindungen in rauen und anspruchsvollen Umgebungen. Erhältlich in Cat5e-, Cat6- und Cat6A-Ausführungen, verfügen diese Steckverbinder über ein metallisches Gehäuse, einen Push-Pull-Verriegelungsmechanismus und integrierte Dichtungen zum Schutz vor Staub, Flüssigkeiten und mechanischer Beanspruchung. Rückwärtskompatibel zu Standard-RJ45-Schnittstellen, unterstützen sie verschiedene Kabeltypen und -durchmesser.

Hauptmerkmale

• Gegen Flüssigkeiten und Staub abgedichtet (IP68)
• Stoß-, vibrations- und zugfest
• Keine Sonderwerkzeuge für Feldverkabelung erforderlich
• Mechanische Kodierung/Polarisierung mit 4 Positionen

Anwendungen

• Feldkommunikation, C4ISR
• Datenerfassung und -übertragung in rauen Umgebungen
• Panzerfahrzeuge
• Kriegsschiffe
• Massentransport (Schiene)

Technische Informationen
Weitere Merkmale

• Verbesserter EMI-Schutz
• Tri-Start-Gewindekupplungsmechanismus (MIL-DTL-38999 Serie III Typ) mit Entkoppelungsschutz - Gehäusegröße 19
• Robuste Metallgehäuse
• RJ45-Leitungsfixierung im Stecker: 100 N (axial)
• Kontaktzyklen: mindestens 500 Zyklen
• Kompatibel mit Kabeldurchmessern von 6 mm bis 13 mm

Datenübertragung

• Cat.5e: Ethernet Klasse D nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX und 1000Base-T bis 100 MHz (TIA/EIA568B)
• Cat.6: Ethernet Klasse E nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX und 1000Base-T bis 250 MHz (TIA/EIA568B)
• Cat.6A: Ethernet Klasse Ea nach ISO/IEC 11801 — unterstützt 10Base-T, 100Base-TX, 1000Base-T und 10GBase-T bis 500 MHz (TIA/EIA568B)

Umweltschutz

• Abdichtung: IP68 (gekoppelt Stecker & Buchse oder Kappe & Buchse)
• Salznebelbeständigkeit: 48 h bei Aluminiumgehäuse mit Nickel- bzw. schwarz-zink-kobalt Beschichtung; >500 h bei Aluminiumgehäuse mit oliv-drab Cadmium-Beschichtung; 500 h bei Marine-Bronze-Gehäuse
• Flammschutz / Niedriger Rauch: UL94 V0 und NF F 16-101 & 16-102
• Vibrationen: 10–500 Hz, 10 g, 3 Achsen — keine Unterbrechung >10 ns
• Zusammengesetzte Versionen getestet nach NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Stöße: IK06 — äquivalenter Test: Fall eines 250 g Gewichts aus 40 cm auf gekoppeltes Paar
• Feuchte: 21 Tage bei 43°C, 98% Luftfeuchte
• Betriebstemperaturbereich: -40°C bis +85°C

Merkmale / technische Spezifikationen

• Serie: RJF TV
• Dichtheitsklasse: IP68 (gekoppelt)
• Kupplung: Tri-Start-Gewinde (MIL-DTL-38999 Serie III) mit Entkoppelungsschutz
• Gehäusegröße: 19 (Tri-Start Gewindekupplung)
• Material: robuste Metallgehäuse (verschiedene Beschichtungen verfügbar)
• Axiale Leitungsfixierung RJ45: 100 N
• Kupplungsdauer: ≥500 Zyklen
• Kabeldurchmesser-Kompatibilität: 6 mm bis 13 mm
• Unterstützte Datenklassen: Cat5e (bis 100 MHz), Cat6 (bis 250 MHz), Cat6A (bis 500 MHz, einschließlich 10GBase-T)
• EMI-Schutz: metallisiertes Insert für vollständige Schirmkontinuität; verstärkte 360° Schirmstecker-Kits verfügbar
• Salznebel: unterschiedliche, beschichtungsabhängige Werte (48 h / >500 h / 500 h je nach Gehäuse/Beschichtung)
• Feuer/Rauch: UL94 V0, NF F16-101 & 16-102
• Vibrationsspezifikation: 10–500 Hz, 10 g, 3 Achsen
• Stoßspezifikation: IK06; zusammengesetzter Test nach NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Feuchtetest: 21 Tage bei 43°C, 98% RH
• Temperaturbereich: -40°C bis +85°C
