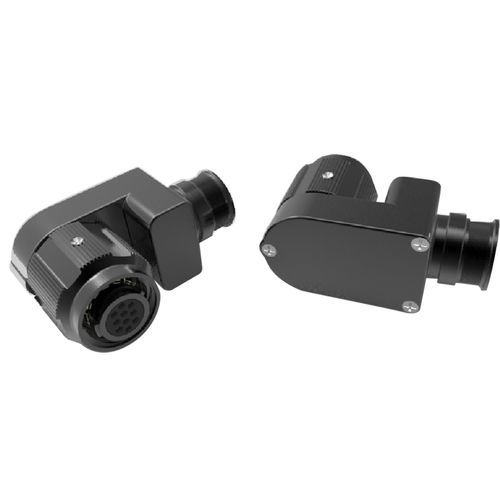

RF-Steckverbinder 2M Python

WinkelFlachrund

Beschreibung
Die Amphenol Mikro‑Miniatur 2M Python Steckverbinder sind die niedrigprofiligen rechtwinkligen Steckervarianten der Serien 2M801, 2M804 und 2M805. Sie verfügen über Gewinde‑ oder Schnellverschlusskupplung und integrierte Backshells (nur Stecker), bieten ausgezeichnete EMI‑Schirmung und eine kompakte Frontplattenmontage. Es stehen zwölf Kontaktanordnungen zur Verfügung, von 3 bis 130 Kontakten. Standard‑Abschlüsse: Crimp oder Lötbecher (Kontaktgröße 23). Gehäusewerkstoffe: Aluminium (olive drab cadmium, black zinc nickel, nickel, Durmalon Beschichtung) und rostfreier Stahl (passiviert, vernickelt).

Hauptmerkmale

• Mikro‑Miniatur Rundsteckverbinder
• Gewinde‑ oder Schnellverschlusskupplung
• Integrierte Backshells (nur Stecker)
• Hervorragende EMI‑Schirmung
• Verfügbar in 2M801, 2M804 und 2M805 Anordnungen
• Crimp oder Lötbecher, Kontaktgröße 23

Anwendungen

• Feldkommunikation und C6ISR‑Systeme
• Bodenfahrzeuge
• Militärische Avionik und zivile Luftfahrt
• Raketen, UAVs und Luftplattformen
• Soldatengetragene Ausrüstung

Produktvorteile

• Platzsparend: niedrigprofilige Rechtwinkel‑Schale reduziert Frontplattenüberstand
• Wartungsfreundlich: abnehmbare Rückplatte erleichtert Kontaktentnahme
• Flexible Verkabelung: mehrere rückwärtige Kabeleinführungsoptionen je Größe

Materialien & Beschichtungen

• Aluminium: Olive drab Cadmium, Black Zinc Nickel, Nickel, Durmalon Beschichtung
• Edelstahl: Passiviert, Vernickelt

Kontaktarten & Abschlüsse

• 12 Kontaktanordnungen (3 bis 130 Kontakte je nach Anordnung)
• Kontaktgröße 23
• Crimp oder Lötbecher

Umweltmerkmale

• Kontaktzyklen: 500 bis 2.000
• Betriebstemperatur: -65°C bis 175°C
• Korrosionsbeständigkeit: 48 bis 500 Stunden je nach Material und Beschichtung
• Schutzart: IPX7 bei eingestecktem und vollständig verkabeltem Zustand

Elektrische Eigenschaften

• Gehäuse‑zu‑Gehäuse Leitfähigkeit: 2,5 mΩ max
• Isolationswiderstand (Umgebung): 5·10³ MΩ
• Kontaktbelastbarkeit: bis zu 5 A

Technische Daten

• Modell: 2M Python (niedrigprofiliger Rechtwinkel‑Stecker)
• Serienkompatibilität: 2M801, 2M804, 2M805
• Kontaktanordnungen: 12 verfügbar (3 bis 130 Kontakte)
• Kontaktgröße & Abschlüsse: Größe 23; Crimp oder Lötbecher
• Materialien: Aluminium (verschiedene Beschichtungen), Edelstahl (passiviert, vernickelt)
• Kontaktzyklen: 500–2.000
• Temperaturbereich: -65°C bis 175°C
• Schutzart: IPX7 bei eingestecktem und vollständig verkabeltem Zustand
• Gehäuse‑zu‑Gehäuse Leitfähigkeit: 2,5 mΩ max
• Isolationswiderstand: 5·10³ MΩ
• Kontaktbelastbarkeit: bis zu 5 A
