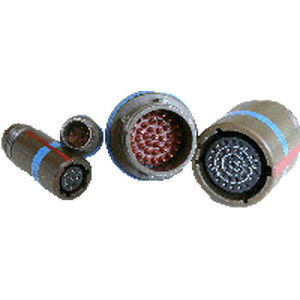

RF-Steckverbinder SC39DatenStromversorgungoptisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten, Stromversorgung, RF, optisch
- Form
- rund
- Verbindungtyp
- steckbar, Flansch, Zentralbefestigung
- Elektrische Merkmale
- Strom, Hochstrom
- Material
- Edelstahl, Aluminium, Nickel
- Schutzfaktor
- IP67
- Weitere Eigenschaft
- Inline, MiL
- Impedanz
Max: 0 Ohm
Min: 0 Ohm
- Primärstrom
Max: 100 A
Min: 3 A
- Betriebstemperatur
Max: 200 °C
(392 °F)Min: -65 °C
(-85 °F)
Beschreibung
Übersicht
Hauptmerkmale
Anwendungen
Design & Produktvorteile
Materialien & Beschichtungen
Kontaktarten & Anschlüsse
Umweltmerkmale
Elektrische Merkmale
Technische Daten
- Der SC39 ist ein schnelltrennbarer Rundsteckverbinder, abgeleitet vom MIL‑DTL‑38999 Serie III Design, entwickelt für Luftfahrt- und Verteidigungsanwendungen mit Bedarf an schnellem Trennen unter Einsatzbedingungen.
Hauptmerkmale
- Schnelltrennmechanismus mit Feder und 100% scoop-proof Kontaktenschutz
- Gehäusegrößen Standard von 9 bis 17 (größere Größen auf Anfrage)
- Versionen mit Standard- und niedrigen Trennkräften
- Robust ausgeführt für hohe Stoß- und Vibrationsfestigkeit
- Verschiedene Materialien und Beschichtungen; RoHS- & REACH-konforme Optionen
Anwendungen
- Militärische Avionik-Verkabelung
- C5ISR- und Einsatzkommunikation
- Raketensysteme
- Fahrzeuge und Marine-Systeme
- Weltraum- und Satelliten-Schnittstellen
Design & Produktvorteile
- Verfügbare Buchsen- und Steckerarten: Lanyard, Quadratflansch, Kontermutter, Inline
- Trennkräfte: Standard 50–100 N; Niedrigkraft <50 N
- Typische Einzugs-/Auszugskräfte: Standard 5–10 kg; Niedrigkraft <5 kg
- Kompatibel mit MIL‑DTL‑38999 Serie III Kontakten und Einsätzen
- Versionen mit integriertem Backshell oder Stand-off (Doppel-Flansch) verfügbar
Materialien & Beschichtungen
- Aluminium: olive drab Cadmium oder vernickelt
- Edelstahl: passiviert
Kontaktarten & Anschlüsse
- Mehr als 80 Kontaktanordnungen verfügbar
- Kontaktgrößen von 23 HD bis 4
- Signal-, Leistungs- und Hochgeschwindigkeitsoptionen (Coax, Twinax, Quadrax, Octomax) sowie optische Steckverbinder
- Anschlüsse: Crimp und PC‑Tails (Gold- und Zinn‑Beschichtungen verfügbar)
Umweltmerkmale
- Steckzyklen: 500
- Betriebstemperatur: -65°C bis +175°C (bis +200°C abhängig von Material/Beschichtung)
- Korrosionsbeständigkeit: 48 bis 500 Stunden (abhängig von Material/Beschichtung)
- Schutzart: IPX7 im verbundenen und vollständig verkabelten Zustand
Elektrische Merkmale
- Gehäuse-zu-Gehäuse Leitfähigkeit: 1 bis 10 mΩ je nach Material und Beschichtung
- Feder im Receptacle gewährleistet EMI‑Schirmung und Gehäusekontinuität
- Kontaktstromstärken: 3 A bis 100 A je nach Kontakttyp
Technische Daten
- Modell: SC39
- Abgeleiteter Standard: MIL‑DTL‑38999 Serie III kompatible Kontakte und Einsätze
- Gehäusegrößen: 9 bis 17 (größere auf Anfrage)
- Trennkräfte: Standard 50–100 N; Niedrigkraft <50 N
- Einzugs-/Auszugskräfte: Standard 5–10 kg; Niedrigkraft <5 kg
- Kontaktanordnungen: >80 möglich
- Kontaktgrößen: 23 HD bis 4
- Kontaktbewertungen: 3 A bis 100 A
- Steckzyklen: 500
- Temperaturbereich: -65°C bis +175°C (bis +200°C je nach Finish)
- Schutzart: IPX7 im verbundenen und vollständig verkabelten Zustand
- Gehäuseleitfähigkeit: 1–10 mΩ
- Materialien/Beschichtungen: Aluminium (olive drab Cadmium, vernickelt), Edelstahl (passiviert)
- Anschlüsse: Crimp und PC‑Tails (Gold & Zinn)
