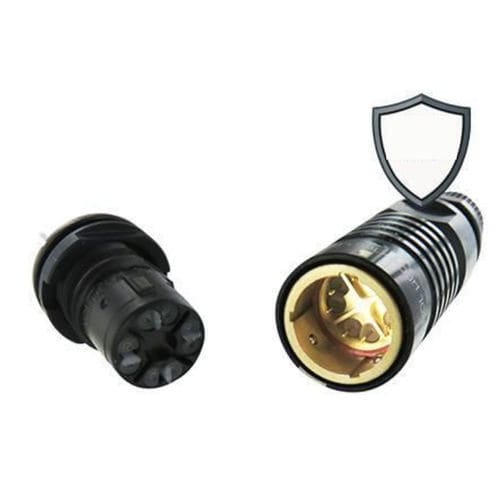

Datensteckverbinder µCom 10 Gb+

Push-PullgeschweißtSchrauben

Übersicht
Der µCom 10 Gb+ ist ein miniaturisierter Cat6A/Cat7 Ethernet-Steckverbinder, entwickelt für raue Umgebungen und militärische Anwendungen. Er unterstützt >10Gb/s Ethernet (IEEE 802.3an-2006: 10GBase-T) bei einem maximalen Außendurchmesser von 15 mm und ist mit Gewinde- und Push-Pull-Kupplungen verfügbar.

Hauptmerkmale

• Übertrifft 10Gb/s Ethernet (10GBase-T, IEEE 802.3an-2006)
• Cat.6A-Konformität gemäß TIA-568-C.2 und ISO/IEC 11801
• Miniatur-Formfaktor: max. Außendurchmesser 15 mm
• Umweltqualifikation: basierend auf MIL-DTL-38999 Serie III für die Gewindeversion
• Push-Pull-Version getestet nach MIL-DTL-26482
• Auch verfügbar in MIL-DTL-38999 Serie III, Gehäusegröße 11 (TV mCom 10 Gb+)

Anwendungen

• Feldkommunikation und C4ISR-Systeme
• Netzwerke in Bodenfahrzeugen
• Kommerzielle und militärische Luftfahrtinstallationen
• Militärische Avionik
• Massentransport im Schienenverkehr und weitere robuste Transportsysteme

Technische Informationen — Weitere Merkmale

• 500 h Salzsprühnebel mit RoHS-konformer Beschichtung
• Verfügbare Kontaktbeendigungen: Löten, Crimp und PCB-Ausführungen
• IP68-Abdichtung für gesteckte und ungelöste Buchsen
• Betriebstemperaturbereich: -55°C bis +125°C
• Vier vollständig isolierte Paare zur Minimierung von Übersprechen
• Patentierte Schnittstellengeometrien zur Verringerung von Störungen an Paar-Schnittstellen
• Gewinde- und Push-Pull-Kupplungen; >2000 Steckzyklen und hohe Vibrationsfestigkeit
• Gehäuse aus bearbeitetem Messing
• Bearbeitete, vergoldete Löt- und Crimpkontakte
• Konstruiert für TEMPEST-konforme Systeme

Produktbeschreibung
Der µCom 10 Gb+ erfüllt Anforderungen an Miniaturisierung und hohe Übertragungsraten, indem er eine kompakte Cat6A-Lösung bietet, die 10Gb/s Ethernet in rauen und militärischen Umgebungen ermöglicht. Das Design reduziert Paar-zu-Paar-Interferenzen durch isolierte Paare und spezielle Schnittstellengeometrien, bietet robuste Abdichtung, weiten Temperaturbereich und hohe mechanische Dauerfestigkeit für wiederholte Steckzyklen. Mehrere Kontaktvarianten (Löten, Crimp, PCB) erlauben flexible Integration.

Eigenschaften / Technische Daten

• Modell: µCom 10 Gb+
• Beispiel / konfigurierbare Teilenummer: UCOM-10G+
• Ethernet-Fähigkeit: ≥10Gb/s (10GBase-T, IEEE 802.3an-2006)
• Normen: Cat.6A gemäß TIA-568-C.2 und ISO/IEC 11801
• Maximaler Außendurchmesser: 15 mm
• Umwelt- / Militärtests: basierend auf MIL-DTL-38999 Serie III (Gewinde) und MIL-DTL-26482 (Push-Pull)
• Salzsprühnebelbeständigkeit: 500 h (RoHS-konforme Beschichtung)
• Dichtung: IP68 (gesteckte und ungesteckte Buchsen)
• Temperaturbereich: -55°C bis +125°C
• Kontaktvarianten: Löten, Crimp, PCB
• Isolierung: vier vollständig isolierte Paare (minimiertes Übersprechen)
• Kupplungsmechanismen: Gewinde und Push-Pull (>2000 Steckzyklen)
• Gehäusematerial: bearbeitetes Messing
• Kontaktplattierung: vergoldet (Löt- und Crimpkontakte)
• Konstruiert für TEMPEST-konforme Systeme
