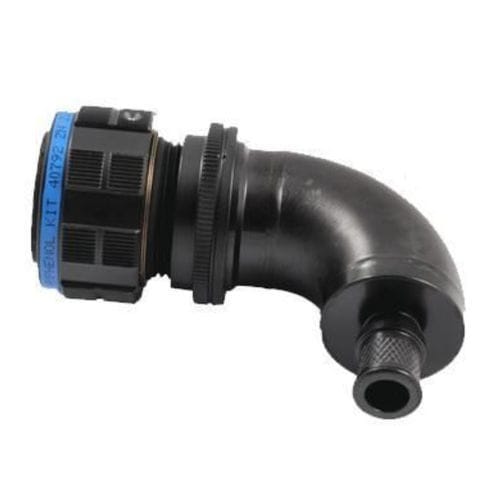

Datensteckverbinder RJFIELD™

USBEthernetEinschraub

Beschreibung
Die RJFIELD™- und USBFIELD™-Kits enthalten alle Komponenten zur Erstellung einer voll integrierten 360° EMI‑Abschirmungslösung für RJ‑ und USB‑Steckverbinder. Entwickelt für Anwendungen mit zertifizierten elektromagnetischen Schutzanforderungen, sind die Kits kompatibel mit MIL‑DTL‑38999 Series III und MIL‑DTL‑26482 und unterstützen TEMPEST, COMSEC und SDIP‑27.

Hauptmerkmale

• 360° EMI‑Abschirmung für RJ‑ und USB‑Schnittstellen
• Metallgehäuse gemäß MIL‑DTL‑38999 Series III oder MIL‑DTL‑26482
• Ausgelegt für TEMPEST, COMSEC, SDIP‑27 Anwendungen

Anwendungen

• C6ISR Feldkommunikation
• Gepanzerte und taktische Bodenfahrzeuge
• Schiffs‑ und Bordanlagen
• TEMPEST-, COMSEC‑ und SDIP‑27 konforme Systeme
• Hardware‑Cybersicherheit und gesicherte Kommunikation

Mechanische Merkmale

• Dreifachgewinde (Tri‑start) Kupplungsmechanismus (Typ MIL‑DTL‑38999 Series III) mit Entkoppelungsschutz
  - RJFTV Gehäusegröße 19
  - USBFTV Gehäusegröße 15
• Bajonettkupplung (MIL‑DTL‑26482): RJF Gehäusegröße 18
• Stoß-, vibrations‑ und zugfest
• Mechanische Codierung / Polarisation
• Kabelzugentlastung im Stecker: 100 N axial
• Kupplungszyklen: mindestens 500

Umweltschutz

• Abdichtung gegen Flüssigkeiten und Staub (IP68)
• Salznebelbeständig
• Vibrationen: 10–500 Hz, 10 g, 3 Achsen — keine Unterbrechung > 10 ns gemäß MIL‑STD‑810H
• Verbundversionen getestet nach NAS 1599 (5–3000 Hz, 20 g, 12 h)
• Stöße: IK06 > Fall eines Gewichts von 250 g aus 40 cm auf die Steckverbinder (gekuppelt)
• Feuchtigkeit: 21 Tage, 43°C, 98% Luftfeuchte
• Betriebstemperaturbereich: -40°C bis +85°C

Hinweise zur Verwendung
Die Kits werden ohne Kabel geliefert, sodass Anwender die Verdrahtung gemäß ihren Abschirmungsanforderungen zusammenstellen können. Verstärkte, halogenfreie Ethernet‑ und USB‑Leitungen werden für den Einsatz in rauen Umgebungen empfohlen und sind vollständig kompatibel mit dem EMI‑Abschirmungssystem.

Technische Daten / Spezifikationen

• Kupplungstypen: Tri‑start Gewinde (MIL‑DTL‑38999 III) und Bajonette (MIL‑DTL‑26482)
• Gehäusegrößen: RJFTV Größe 19, USBFTV Größe 15, RJF Größe 18 (Bajonett)
• Kabelzugentlastung: 100 N axial
• Kupplungszyklen: ≥ 500
• Schutzart: IP68
• Vibration: 10–500 Hz, 10 g, 3 Achsen (MIL‑STD‑810H)
• Stoß: IK06 (250 g Fall aus 40 cm, gekuppelt)
• Feuchtigkeitsbeständigkeit: 21 Tage bei 43°C / 98% rF
• Temperaturbereich: -40°C bis +85°C
• Normen / Konformität: Entwickelt für TEMPEST, COMSEC, SDIP‑27
