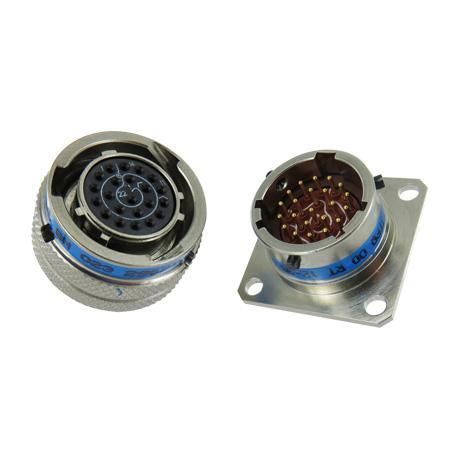

Datensteckverbinder JT - 38999

HybridStromversorgungRF

Übersicht
Die JT - 38999 Series II Steckverbinder sind MIL-DTL-38999 Series II qualifiziert. Es handelt sich um niedrigprofilige Rundsteckverbinder mit Bajonettverschluss, entwickelt für militärische und luftfahrttechnische Anwendungen. Sie bieten Gewicht- und Platzersparnis bei einer breiten Auswahl an Kontaktanordnungen für platz- und gewichtssensitive Installationen.

Hauptmerkmale

• Niedrigprofil-Design zur Reduzierung von Bauraum und Gewicht
• 9 Gehäusegrößen (08 bis 24)
• Mehr als 50–60 Kontaktanordnungen verfügbar
• Verschiedene Materialien und Beschichtungen, einschließlich RoHS- & REACH-konformer Optionen

Anwendungen

• Militärische Avionik
• Kommerzielle Avionik
• Militärfahrzeuge
• C5ISR und Gefechtsfeldkommunikation

Produktvorteile

• Mehrere Einbaustile: Vierkantflansch, Jam-Nut, Inline
• Schneller Bajonettverschluss: vollständiges Verbinden in 1/4 Umdrehung der Kopplungsmutter

Materialien & Beschichtungen

• Aluminiumgehäuse mit Finish-Optionen: Olive-Drab Cadmium, chemisch aufgetragenes Nickel, schwarzes Zink-Nickel
• Verbundgehäuse verfügbar; RoHS- & REACH-konforme Oberflächen

Kontaktarten & Anschlüsse

• Über 50 Kontaktanordnungen (bis zu 60+ referenziert)
• Kontaktgrößen von 22D bis 12 (Beispiele: 12, 16, 20, 22D)
• Signal- und Leistungskontakte
• Anschlüsse: Crimp oder Leiterplatte (PC tail)

Umwelteigenschaften

• Ausgelegt für 500 Steckzyklen
• Betriebstemperaturbereich: -65°C bis 175°C oder 200°C je nach Material und Beschichtung
• Korrosions-/Salznebelbeständigkeit: 48 bis 500 Stunden je nach Material/Beschichtung

Elektrische Eigenschaften

• Isolationswiderstand bei Umgebungstemperatur: 10^5 MΩ (wie referenziert)

Zusätzliche Produktdetails
Die JT-Serie ist in metallischen und Verbundgehäusen erhältlich, um Gewicht und Platz zu optimieren. Optionale Erdungsfinger an der Steckerhülse bieten EMI/RFI-Schutz. Verbesserte Schnittstellenabdichtungen gewährleisten die Abdichtung um einzelne Kontakte. Die Serie ermöglicht umfangreiche Anpassungen an anwendungsspezifische Anforderungen.

Eigenschaften / Technische Daten

• Standard: MIL-DTL-38999 Series II qualifiziert
• Serien-/Modellbezeichnung: JT - 38999 Series II
• Gehäusegrößen: 08 bis 24 (9 Größen)
• Kontaktanordnungen: mehr als 50 (bis zu 60+ referenziert)
• Kontaktgrößen: Bereich 22D bis 12 (Beispiele: 12, 16, 20, 22D)
• Anschlussarten: Crimp, Leiterplatte (PC tail)
• Materialien: Aluminiumgehäuse; Verbundvarianten verfügbar
• Beschichtungen: Olive-Drab Cadmium, chemisch aufgetragenes Nickel, schwarzes Zink-Nickel; RoHS & REACH Optionen
• Kupplung: Bajonett (Niedrigprofil), Schnellkupplung (1/4 Umdrehung)
• Einbaustile: Vierkantflansch, Jam-Nut, Inline
• Steckzyklen: 500
• Temperaturbereich: -65°C bis 175°C oder 200°C (je nach Material/Beschichtung)
• Korrosionsbeständigkeit (Stunden): 48 bis 500 (je nach Material/Beschichtung)
• Optionen: EMI-Erdfinger an Steckern, verbesserte Schnittstellenabdichtung
