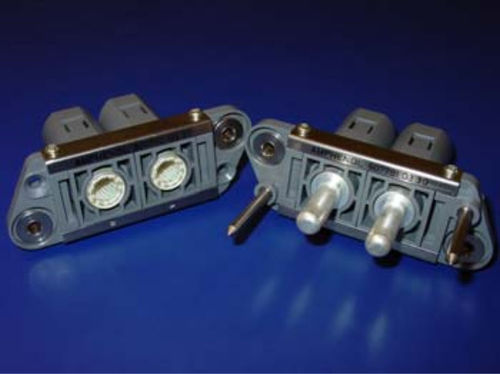

Stromversorgungs-Steckverbinder RFM

innenCrimpaußen

Produktübersicht
Die RFM Power Serie von Amphenol Socapex umfasst Rack‑ und Panel Blind‑Mate-Stromsteckverbinder mit Gleitbefestigung für Blindverbindungen in rauen Umgebungen. Für Leistungsanwendungen entwickelt, bietet die Serie modulare Konfigurationen und leistungsfähige Kontakte (60 A und 200 A) mit RADSOK(R)-Socket‑Optionen für bessere Stromtragfähigkeit. Die Steckverbinder sind nach NF F 61-032 qualifiziert und erfüllen die Brandschutzanforderungen EN 45545-2 HL3.

Hauptmerkmale

• Blind‑Mate‑Design mit Gleitbefestigung zur Ausrichtungs­toleranz.
• Niedrige Einsteckkräfte für schnelles Rack‑Mating.
• Hohe Lebensdauer bei Steckzyklen (500 Zyklen).
• Leistungskontakte: Stecker- und Buchsenkontakte können beidseitig montiert werden.
• Buchsenkontakte 200 A mit RADSOK(R)-Technologie für erhöhte Stromdichte.
• Modulares Konzept: 2 Module mit einem Crimpkontakt und monolithische 6‑Bohrungs‑Module für herausnehmbare Crimpkontakte.
• Entwickelt zur Erfüllung der NF F61‑032 Anforderungen (Vibration, Salzsprühnebel, Temperatur) und EN 45545‑2 Brandschutzanforderungen.

Anwendungen

• Bahntechnik: Batterie- und Stromracks für Schienenfahrzeuge.
• Batterie‑Racks für industrielle Energiespeicher.
• Stromverteilungsracks für Basisstationen und Telekommunikation.

Technische Daten

• Qualifikation: NF F 61-032
• Steckzyklen: 500
• Toleranz bei Fehlausrichtung pro Befestigungsschraube: ±1,25 mm
• Kontaktart: Crimpkontakte 60 A oder 200 A
• Temperaturbereich: -55°C bis +125°C
• Brandverhalten: EN 45545-2 HL3 (R22) & I3-F1 NF F16-102
• Salznebel: 96 Stunden (gem. NFC 20711)
• Chemikalienbeständigkeit: HCl 1N 5 min; NaOH 1N 5 min
