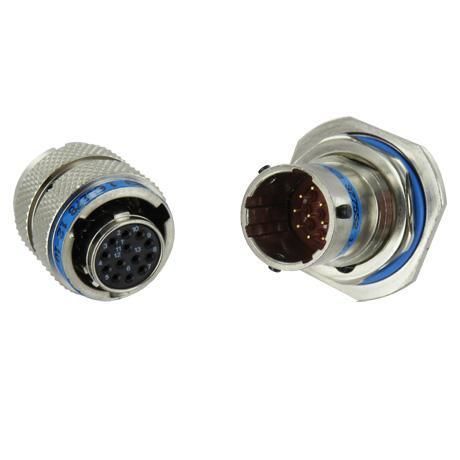

RF-Steckverbinder SJT

DatenStromversorgungrund

Übersicht
Die SJT-Steckverbinderfamilie von Amphenol Socapex ist abgeleitet von MIL-DTL-38999 Series I & II (Series 1.5). Es handelt sich um einen Rundsteckverbinder mit umgekehrter Bajonettkupplung und schneller 1/4-Umdrehungs-Verbindung, ausgelegt für raue militärische und luftfahrttechnische Umgebungen. Verschiedene Gehäusetypen und Einbaustile sind verfügbar; RoHS- und REACH-konforme Optionen vorhanden.

Hauptmerkmale

• Abgeleitet von MIL-DTL-38999 Series I & II (Series 1.5)
• Umgekehrte Bajonettkupplung mit schneller 1/4-Umdrehung
• Mehr als 60 Standardkontaktanordnungen (1 bis 128 Kontakte)
• Robustes Design, hohe Beständigkeit gegen Stöße und Vibrationen
• Mehrere Materialien und Beschichtungen; RoHS- & REACH-konforme Ausführungen verfügbar

Anwendungen

• Militärfahrzeuge
• Feldkommunikation (C5ISR)
• Militärische und luftfahrtechnische Avionik

Produktvorteile

• 100% scoop-proof Kontakt-Design; kompatible Längen mit MIL-DTL-38999 Series I
• Standard-Montageabmessungen (MIL-DTL-38999, Series II)
• Einbaustile: quadratische Flanschplatte, Kontermutter, Inline
• Schnelles Koppeln: vollständig verbunden mit 1/4 Umdrehung der Kupplungsmutter
• Konform mit europäischen Spezifikationen PAN6433-2 und LN29729

Materialien & Beschichtungen

• Aluminiumoptionen: olive drab Cadmium, Nickel, Schwarz Zink-Nickel
• RoHS-konforme Oberflächen verfügbar

Kontaktarten & Anschlussarten

• Über 60 Kontaktanordnungen
• Kontaktgrößen von 22D bis 12
• Unterstützt Power-, Signal-, Koaxial- und Hochgeschwindigkeits(#12)-Kontakte
• Anschlussarten: Crimp und Leiterplattenstifte

Umweltmerkmale

• Kupplungszyklen: 500
• Betriebstemperatur: -65°C bis 175°C (je nach Material/Beschichtung bis 200°C)
• Korrosionsbeständigkeit (Aluminium): 48 bis 500 Stunden je nach Beschichtung
• Schutzart: IPX7 bei gekoppelt und komplett verkabelt

Elektrische Merkmale

• Gehäuse-zu-Gehäuse Leitfähigkeit: ≤5 mΩ
• RF-Leistung: 100 MHz bis 10 GHz, minimale Dämpfung 50 dB
• Nennstrom pro Kontakt: 5 A bis 23 A je nach Kontaktgröße

Technische Daten

• Modellfamilie: SJT (abgeleitet 38999 Series)
• Kupplung: umgekehrte Bajonettkupplung, schnelle 1/4-Umdrehung
• Kontaktanordnungen: >60 Standardanordnungen (1 bis 128 Kontakte)
• Kontaktgrößen: 22D bis 12
• Kontaktarten: power, signal, coax, high-speed
• Anschlüsse: Crimp, Leiterplattenstifte
• Kupplungslebensdauer: 500 Zyklen
• Temperaturbereich: -65°C bis 175°C (je nach Material/Beschichtung bis 200°C)
• Schutzart: IPX7 bei gekoppelt und verkabelt
• Gehäuseleitfähigkeit: ≤5 mΩ
• RF: 100 MHz–10 GHz, min. Dämpfung 50 dB
• Stromstärke: 5 A–23 A (je nach Kontaktgröße)
