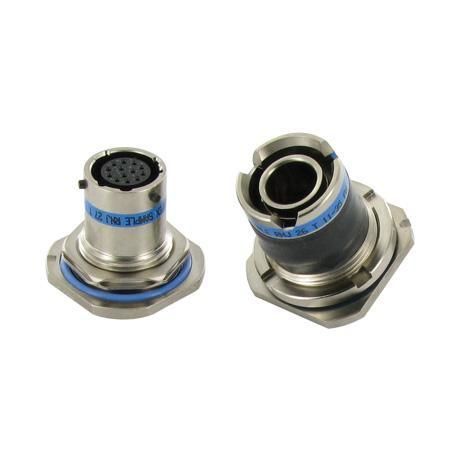

Optischer Steckverbinder RNJ - HE308

DatenStromversorgungTwinaxial

Übersicht
Der RNJ HE308 Rack-&-Panel Blind-Mate-Steckverbinder, abgeleitet aus der HE308 / D38999 Serie I, ist für raue Umgebungen konzipiert, die wiederholbares Blind-Mating zwischen Rack und Panel erfordern. Er bietet scoop-proof Kupplung, EMI-Abschirmung mit Erdung der Hülsen vor dem Kontaktengagement und mehrere Dichtungsmaßnahmen für hohe Feuchtigkeitsbeständigkeit.

Wesentliche Merkmale

• Abgeleitet von HE308 / D38999 Serie I
• Acht Hülsengrößen (11 bis 25)
• Realignment-Fähigkeit und Beweglichkeit auf drei Achsen für Blind-Mate-Anwendungen
• 100% scoop-proof Design zum Schutz der Stifte
• Verschiedene Material- und Beschichtungsoptionen; RoHS- & REACH-konforme Varianten verfügbar

Anwendungen

• Feldkommunikation und C5ISR-Systeme
• Gefechts- und taktische Bodenfahrzeuge
• Militärische und kommerzielle Avionik
• Raketen- und Raumfahrtanwendungen
• Robuste Industrie-Racks und -Schaltschränke

Produktvorteile

• Verschiedene Buchsen- und Steckertypen (Quadratflansch, Gewindemutter, Stand-off/ Doppel-Flansch, reduzierte Flansch, integrierte Backshells)
• Ermöglicht Verbindung zwischen Rack und Panel ohne manuelles Koppeln/Entkoppeln
• Verwendet dieselben Kontakte und Einsätze wie D38999 Serie I & III für logistische Einheitlichkeit
• Kompatibilität mit vielen M85049 Backshells für D38999-Steckverbinder

Materialien & Beschichtungen

• Aluminiumhülsen: Olive Drab Cadmium, Black Zinc Nickel, Vernickelung und weitere Oberflächen
• Edelstahloptionen: passiviert (303 oder 316L je nach Angabe)
• RoHS / REACH-konforme Ausführungen verfügbar

Kontaktarten & Anschlüsse

• Mehr als 80 Kontaktanordnungen verfügbar
• Kontaktgrößen: von Größe 23 HD bis 4/0
• Unterstützt Signal, Power, High-Speed (Koax, Twinax, Quadrax, Octomax) und optische Steckverbinder
• Anschlüsse: Crimp und PC-Tails (vergoldet & verzinnt)

Umweltmerkmale

• 500 Steckzyklen
• Temperaturbereich: -65°C bis +175°C (wie angegeben)
• Salznebelbeständigkeit: 48 bis 500 Stunden je nach Material & Beschichtung
• Schutzart: IPX7 im gekuppelten und vollständig verkabelten Zustand

Elektrische Merkmale

• Isolationswiderstand (Umgebung): 105 MΩ
• Kontaktstrombelastbarkeit: von 3 A bis 500 A je nach Kontaktgröße/-typ

Normen & Kompatibilität
Der RNJ HE308 ist HE308-qualifiziert und leitet sich von der D38999 Serie I ab. Er nimmt D38999 Serie I und III Einsätze auf und ist kompatibel mit Kontakten und Einsätzen der D38999-Familie. Die Unterstützung optischer Steckverbinder entspricht den anwendbaren optischen Schnittstellennormen ähnlicher Steckverbinderserien.

Zusätzliche Beschreibung
Die RNJ-Familie bietet geführte Blind-Mate-Fähigkeiten mit Realignment-Toleranzen auf drei Achsen, um axiale, winkel- und Längsfehlstellungen beim Blind-Mating auszugleichen. Eine große Auswahl an Hülsentypen und Oberflächen ermöglicht die Anpassung an vielfältige mechanische und umweltbedingte Installationsanforderungen.

Technische Daten

• Serie / Familie: RNJ (HE308 Rack & Panel Blind Mate)
• Hülsengrößen: 11 bis 25 (8 Größen)
• Kontaktanordnungen: bis zu 128 Kontakte (D38999-Kompatibilität)
• Kontaktarten: Signal, Power, High-Speed, optische Steckverbinder
• Anschlüsse: Crimp, PC-Tail (Gold & verzinnt)
• Steckzyklen: 500
• Temperaturbereich: -65°C bis +175°C
• Schutzart: IPX7 im gekuppelten und vollständig verkabelten Zustand
• Isolationswiderstand: 105 MΩ (Umgebung)
• Kontaktstrombelastbarkeit: 3 A bis 500 A (je nach Kontaktgröße/-typ)
• Materialien & Beschichtungen: Aluminium (verschiedene Beschichtungen inkl. Olive Drab Cadmium, Black Zinc Nickel, Nickel), Edelstahl (passiviert)
• Normen: abgeleitet von D38999 Serie I, HE308-qualifiziert; akzeptiert D38999 Serie I & III Einsätze
