Mehrblatt-Rührer Cpro

Radialgeräuscharmkorrosionsbeständig

Übersicht

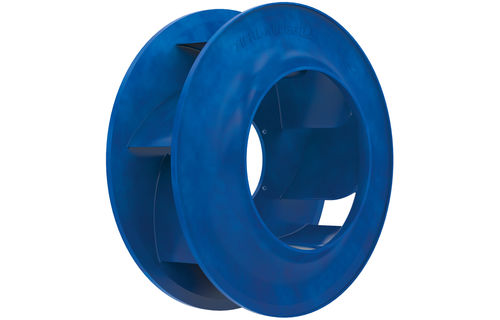

Das Zentrifugal-Laufrad Cpro ZAmid® vereint sehr geringes Gewicht mit hoher Stabilität und Effizienz. Der Hochleistungs-Verbundwerkstoff ZAmid® reduziert die Masse gegenüber Stahl, erhöht die Lebensdauer, senkt den Energieverbrauch und vermindert die Schallabstrahlung deutlich. Die dreidimensionale Schaufelgeometrie ist auf anspruchsvolle Temperatur-, Hygiene- und Klimaanwendungen ausgelegt.

Produktspezifikation
Freilaufendes Laufrad Cpro aus ZAmid® mit 7 rückwärtsgekrümmten, profilierten Schaufeln, Baugrößen 250–630 mm. Volumenströme bis zu 30.000 m³/h (freies Blasen) und statische Druckerhöhung bis zu 2.500 Pa möglich. Ausführungen mit Nabe und Einströmdüse inklusive Volumenstrommessvorrichtung. GR-Module für kompakten Einbau in Kundenanlagen mit horizontaler oder vertikaler Luftführung. ER-Einbauventilatoren für schwingungsgedämpften Einsatz in Klimazentralgeräten bei horizontaler Luftführung.

Eigenschaften & Besonderheiten
Laufrad mit rotierendem, unbeschaufeltem Diffusor für sehr hohe Wirkungsgrade und günstiges akustisches Verhalten. Spezielle 3D-Schaufelgeometrie reduziert Tonalität. Das Material ZAmid® ermöglicht einen Temperatureinsatz von -35 °C bis +80 °C und weist hohe chemische Beständigkeit auf. ZAmid® mit Brandschutzzertifizierung verfügbar zur Erfüllung von DIN EN 45545-2.

Motorenkonzepte

• Außenläufermotoren: ECblue-Technologie mit integriertem Controller, auf den Ventilator abgestimmt
• Außenläufermotoren: AC-Technologie
• Innenläufermotoren: PMblue EC (Permanentmagnet) mit aufgebautem Controller
• Innenläufermotoren: AC-Technologie

Technische Daten

• Modell/Serie: Cpro ZAmid®
• Material: ZAmid® Hochleistungs-Verbundwerkstoff (Brand­schutzoption verfügbar)
• Laufraddurchmesser: 250–630 mm
• Anzahl Schaufeln: 7 rückwärtsgekrümmte, profilierte Schaufeln
• Max. Volumenstrom: bis zu 30.000 m³/h (freies Blasen)
• Max. statischer Druck: bis zu 2.500 Pa
• Temperatureinsatzbereich: -35 °C bis +80 °C
• Akustik: rotierender unbeschaufelter Diffusor und 3D-Schaufelgeometrie zur Reduktion von Tonalität
• Chemische Beständigkeit: hoch durch das Material
• Varianten: Freilaufrad, Ausführungen mit Nabe und Einströmdüse mit Messvorrichtung, GR‑Module, ER‑Einbauventilatoren
• Unterstützte Motorentechnologien: ECblue, PMblue (Innenläufer PM), AC
• Vorteile: deutlich leichter als Stahl, verbesserte Haltbarkeit, verringerter Energieverbrauch, reduzierte Schallpegel
