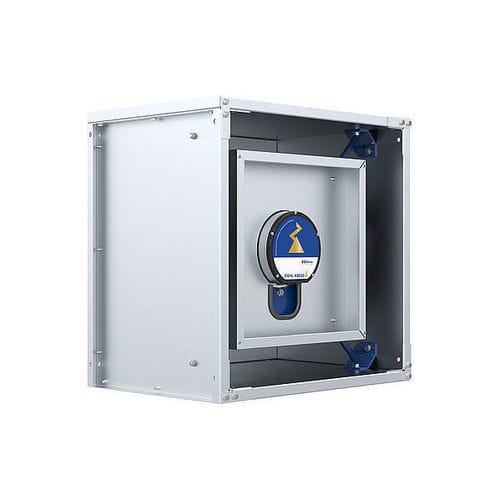

Zentrifugal-Ventilator WR series

kanalisierbarLuftumwälzmit Elektromotor

Übersicht
Der ZAcube ist ein stapelbares Lüftermodulsystem mit integriertem Premium Optimizer, konzipiert zur flexiblen Bildung von Lüfterkonfigurationen in unterschiedlichen Formen und Größen. Die Module sind selbsttragend und bis zu fünf Ebenen stapelbar. Die manuelle Montage wird durch standardisierte Verbindungsschrauben und einfache Verbindungselemente erleichtert. Glatte Oberflächen und keine scharfen Kanten ermöglichen einfache Reinigung. Das Design ist auf gängige Filtermaße ausgelegt und platz- sowie kosteneffizient in der Planung.

Produktspezifikation
Stapelbares Lüftermodulsystem mit integriertem Premium Optimizer zur Optimierung des Auslassströmungsbildes und zur Reduzierung der Schallabstrahlung. Die Module enthalten frei laufende Laufräder der Serie ZAbluefin für hohe Systemeffizienz oder Cpro-Laufräder für maximale Leistung in Laufraddurchmessern von 315 bis 560 mm. Laufräder aus dem Hochleistungsverbundwerkstoff ZAmid. Volumenstrom (Freiausblasung) bis ca. 17.500 m³/h; maximaler statischer Druckanstieg bis zu 2.100 Pa. Module sind für einfache Handhabung und zur Bildung einer horizontalen Luftzufuhr in RLT-Anlagen oder zur Nachrüstung älterer Geräte ausgelegt.

Eigenschaften & besondere Merkmale
Der integrierte Premium Optimizer verbessert das Strömungsbild am Modul-Ausgang, steigert die Lüftungsleistung und reduziert die Geräuschentwicklung. Er sorgt für einen homogenen Strömungsanteil zu nachgelagerten Komponenten, wodurch deren Abstand zum Lüfter verkleinert werden kann. Das Moduld esign ermöglicht eine schnelle, einfache Montage von Lüfterkonfigurationen. Module sind bis zu fünf Ebenen stapelbar und können parallel betrieben werden. Glatte Oberflächen und das Fehlen scharfer Kanten sowie ein Klicksystem am Premium Optimizer gewährleisten sehr gute Zugänglichkeit zur Reinigung und erfüllen hohe Hygieneanforderungen. Standardisierte Verbindungsschrauben werden mit jedem ZAcube geliefert, um eine einfache Verbindung zu ermöglichen. Der umlaufende Flanschbereich erlaubt das Abdichten der Module gegeneinander für leckagefreien Betrieb. Platzoptimiertes Design erleichtert Transport und Handling.

Motorkonzepte

• Außenläufermotoren
• ECblue-Technologie: integrierter, auf den Ventilator abgestimmter Regler

Verfügbare Modelle (Auswahl auf Produktseite)

• WR31I-ZID.DC.CR — Article no.: 118645/H011
• WR31C-ZID.DG.CR — Article no.: 118643/H011
• WR35I-ZID.DC.CR — Article no.: 118646/H011
• WR35I-ZID.DG.CR — Article no.: 118647/H011
• WR40I-ZID.GG.CR — Article no.: 118648/H011
• WR40C-ZID.GG.CR — Article no.: 118644/H011
• WR40I-ZID.GG.CR — Article no.: 118650/H012
• WR40C-ZID.GG.CR — Article no.: 118649/H012
• WR45I-ZID.GG.CR — Article no.: 118651/H012
• WR50I-ZID.GL.CR — Article no.: 118652/H012
• WR50I-ZID.GL.CR — Article no.: 118655/H013
• WR50C-ZID.GL.CR — Article no.: 118653/H013
• WR56I-ZID.GL.CR — Article no.: 118656/H013
• WR56I-ZID.GQ.CR — Article no.: 118657/H013
• WR56C-ZID.GQ.CR — Article no.: 118654/H013

Merkmale / technische Daten

• Typ: Stapelbares Lüftermodulsystem mit integriertem Premium Optimizer
• Stapelhöhe: bis zu 5 Ebenen
• Laufradtypen: frei laufende ZAbluefin-Laufräder (höchste Systemeffizienz) oder Cpro (maximale Leistung)
• Verfügbare Laufraddurchmesser: 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Material Laufrad: ZAmid-Verbundwerkstoff (Hochleistung)
• Volumenstrom (Freiausblasung): bis ca. 17.500 m³/h
• Max. statischer Druckanstieg: bis zu 2.100 Pa
• Motorkonzept: Außenläufermotoren; ECblue-Technologie mit integriertem, auf den Ventilator abgestimmtem Regler
• Montage: manuelle Montage mit standardisierten Verbindungsschrauben; Module sind selbsttragend (keine zusätzliche Verstärkung erforderlich)
• Hygiene / Wartung: glatte Oberflächen, keine scharfen Kanten, Klicksystem für den Premium Optimizer für einfache Reinigung und Zugänglichkeit
• Dichtung: umlaufender Flanschbereich ermöglicht das Abdichten der Module für leckagefreien Betrieb
• Anwendung: horizontale Luftzuführung in RLT-Anlagen und Nachrüstung älterer Geräte
