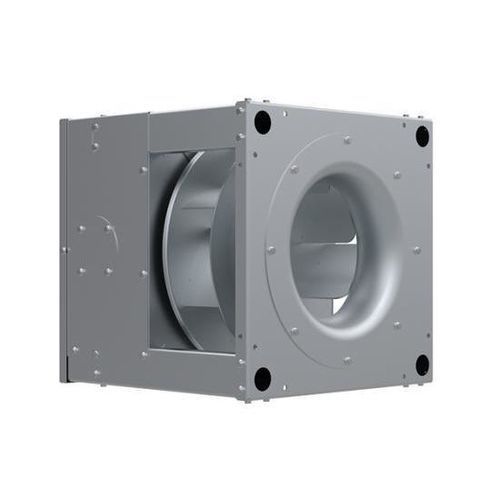

Belüftungsanlage / hohe Effizienz ZAventero

mit EC-Ventilator

Übersicht
Das ZAventero-Lüftungsgerät zeichnet sich durch ein kompaktes, minimalistisches Design aus und verbindet fortschrittliche Ventilator- und Motorentechnologie mit einer optimierten Luftauslassführung. Für eine einfache Montage und Bedienung konzipiert, nutzt das Gerät die ECblue-Motortechnologie für präzise Volumenstromregelung, verringerte Schallemissionen und zuverlässiges thermisches Verhalten sowie Schutz gegen Verschmutzungen wie Fett.

Produktspezifikation
Lüftungseinheiten GR mit Motorgehäuse aus verzinktem Stahlblech. Modul enthält freilaufendes C-Laufrad aus Aluminium mit 7 rückwärts gekrümmten Schaufeln in den Größen 315 bis 450 mm, montiert auf dem ECblue-Motor. Einlassdüse mit Messvorrichtung zur Durchflussmessung. Volumenströme bis ca. 11.200 m³/h freie Abblasung, max. statischer Druckanstieg bis 1.800 Pa.

Eigenschaften & besondere Merkmale

• Laufrad mit rotierendem, nicht geriffeltem Diffusor für hohe Wirkungsgrade und günstige akustische Eigenschaften
• Das ECblue-Motorgehäuse und die Frischluftanbindung ermöglichen Mediumtemperaturen bis 80°C bei nur einer Frischluftrohrverbindung
• Das ZAventero-Gehäuse schützt den ECblue-Motor vor Verschmutzung, z. B. durch Fett
• Gleiche Befestigungspunkte wie ein Standard-GR-Modul; Anschluss zur Saugseite erfolgt über Modulstreben zur vereinfachten Montage

Motorkonzepte

• ECblue EC-Technologie mit integriertem, auf den Ventilator abgestimmtem Regler

Anwendungen

• Industrielles Kochen, Bäckerei und Konditorei

Technische Daten

• Motorgehäuse: verzinktes Stahlblech
• Laufrad: freilaufendes C-Laufrad, Aluminium, 7 rückwärts gekrümmte Schaufeln
• Verfügbare Laufradgrößen: 315 mm bis 450 mm
• Motor: ECblue Außenläufermotor mit integriertem Regler
• Einlass: Einlassdüse mit Messvorrichtung zur Durchflussmessung
• Volumenstrom: bis ca. 11.200 m³/h (freie Abblasung)
• Max. statischer Druckanstieg: bis 1.800 Pa
• Zulässige Medientemperatur: bis 80°C bei einzelner Frischluftrohrverbindung
• Akustik: rotierender, nicht geriffelter Diffusor für günstige akustische Eigenschaften
• Montage: gleiche Befestigungspunkte wie Standard-GR-Modul; Anschluss zur Saugseite über Modulstreben
