Luftgebläse P

ZentrifugalMaschinefür Verpackung

Überblick

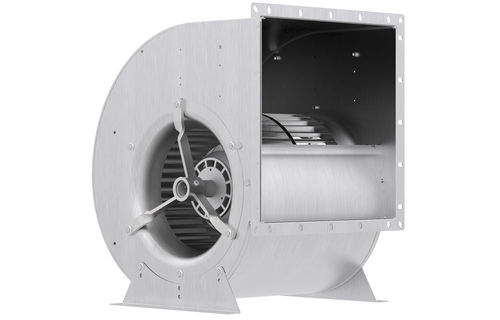

ZIEHL-ABEGG Baureihe P leitet Luftströme über ein- oder doppelseitig saugende Radialgehäuseventilatoren mit vorwärts gekrümmten Schaufeln. Die Baugruppe ist auf energieoptimierten Betrieb im Spiralgehäuse ausgelegt und lässt sich zuverlässig in anlagenspezifische Anwendungen integrieren.

Produktspezifikation
Ein- oder doppelseitig saugende Radialgehäuseventilatoren im Standard-Spiralgehäuse mit vorwärts gekrümmten Schaufeln. Erhältlich in den Baugrößen 200–450 mm; Volumenströme bis zu 21.000 m³/h und statische Drücke bis 1.000 Pa sind möglich.

Eigenschaften & Besonderheiten

• Hohe Leistungsdichte durch aerodynamisches Schaufeldesign.
• Hohe Schaufelzahl zur Reduzierung tonaler Geräusche und für angenehmes Akustikverhalten.
• Spiralgehäuse mit Ausblasflansch und Befestigungswinkel für einfache Montage.

Motorenkonzepte

• Außenläufermotoren: AC-Technologie

Explosionsgeschützte Ausführung

• Verfügbar in sieben Baugrößen (200–400 mm)
• Temperaturklasse T3/T4
• Ausrüstungsgruppe IIB
• Außenläufermotor (AC)
• EPL: Gb / Gc
• Geeignet für Zone 1 / 2
• Motorzündschutzart: Ex eb
• Ventilatorzündschutzart: Ex h (konstruktive Sicherheit c)
• Betriebstemperaturbereich: -20 bis +40 / +60 °C (je nach Ausführung)
• Zulässige Laufradtemperatur bis +80 °C
• Zertifikate: ATEX

Anwendungen

• Industriemotoren und Antriebssysteme
• Verpackungs- und Produktionsmaschinen
• Arbeitsplätze in Reinräumen und technische Räume

Technische Daten (Kurz)

• Produktfamilie: Baureihe P (Radial-/Gehäuseventilatoren)
• Schaufeltyp: vorwärts gekrümmte Schaufeln
• Gehäuse: Spiralgehäuse mit Ausblasflansch und Befestigungswinkel
• Verfügbare Baugrößen: 200–450 mm (explosionsgeschützte Varianten 200–400 mm)
• Max. Volumenstrom: bis 21.000 m³/h
• Max. statischer Druck: bis 1.000 Pa
• Motorkonzept: Außenläufermotoren (AC-Technologie)
• Explosionsschutzdetails: T3/T4; Ausrüstungsgruppe IIB; EPL Gb / Gc; Zonen 1/2; Motor Ex eb; Ventilator Ex h (konstruktive Sicherheit c)
• Betriebstemperatur: typ. -20 bis +40 / +60 °C (je nach Ausführung)
• Zulässige Laufradtemperatur: bis +80 °C (explosionsgeschützte Versionen)
