Waben-Lüftungsgitter ZAflow

geräuscharm

Übersicht

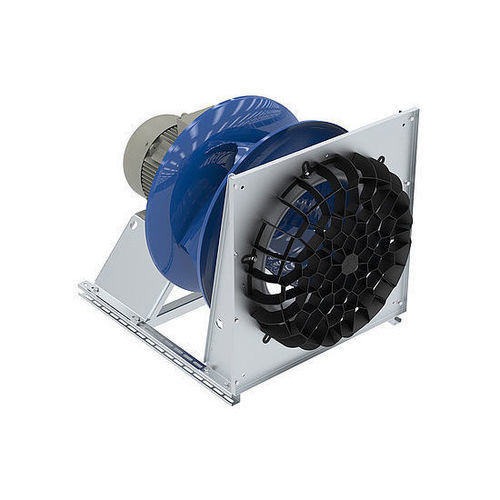

ZAflow ist eine Einströmführung für Radialventilatoren, die eine von ZIEHL-ABEGG entwickelte, sechseckige Leichtbau‑Wabenstruktur nutzt, um den Luftstrom zur Laufradzufuhr zu optimieren. In beengten Einbausituationen reduziert ZAflow Störungen an der Saugseite und kann die Schallemissionen des Gesamtsystems senken.

Produktspezifikation
ZAflow verbessert die Einströmverhältnisse zum Laufrad, wenn es auf der Saugseite zu Störungen kommt. Durch die Optimierung des Luftstroms in den Ventilator können akustische Werte des gesamten Lüftungssystems reduziert werden; in vielen Installationen werden typische Verbesserungen des Gesamtschallpegels um 3–6 dB beobachtet. Führt die Anwendung zu keiner Verbesserung, sind die Einströmverhältnisse der vorhandenen Installation bereits ausreichend und ZAflow ist nicht erforderlich. ZAflow ist für eine schnelle und einfache Montage als Retrofit- oder Neuanlage ausgelegt.

Eigenschaften & besondere Merkmale

• Verbessert die Saugseiteneinströmung zur Reduzierung des Lärms in beengten Einbausituationen
• ZAflow S erfüllt die Anforderungen zum Berührungsschutz gemäß DIN EN ISO 13857 Tabelle 4 (ZAflow M: Berührungsschutz nicht anwendbar)
• Einfach nachrüstbar in vorhandene Ventilatorsysteme und handlich bei der Montage

Modellauswahl
Verfügbare Modelle decken die referenzierten Größen‑gruppen ab: 175 / 190 / 200 und 220 / 225 / 250 mm. Der Slider auf der Produktseite zeigt Minimum 175 mm und Maximum 220 mm. Es gibt zwei Varianten: ZAflow S (mit Berührungsschutzkonformität) und ZAflow M (Berührungsschutz nicht anwendbar).

Technische Daten

• Funktion: Einström-/Leitgitter für Radialventilatoren zur Verbesserung der Saugseiteneinströmung in das Laufrad
• Akustische Verbesserung: typischer Zugewinn am Gesamtschallpegel ca. 3–6 dB in vielen Installationen
• Anwendung: wirksam in beengten Einbausituationen bei Einströmstörungen
• Retrofit: geeignet zur Nachrüstung in bestehenden Anlagen; einfache und schnelle Montage
• Varianten: ZAflow S (erfüllt DIN EN ISO 13857 Tabelle 4 Berührungsschutz) und ZAflow M (Berührungsschutz nicht anwendbar)
• Größengruppen: 175 / 190 / 200 mm und 220 / 225 / 250 mm (Slider min 175 mm — max 220 mm angezeigt)
• Kompatibilität: vorgesehen für Radialventilatoren und Systemkomponenten (Beispiele: ZAbluefin, ZAvblue, ZApilot und verschiedene Motormodule)
• Diagnosehinweis: kein gemessener Verbesserungswert weist auf bereits ausreichende Einströmverhältnisse der Originalinstallation hin
