Zentrifugal-Ventilator ZAbluefin

kanalisierbarmit Asynchronmotormit Brushlessmotor

Übersicht ZAbluefin ist ein Laufrad der nächsten Generation, entwickelt für hocheffiziente, geräuscharme Industrie- und Lüftungsanwendungen. Erhältlich in ZAmid® Hochleistungscomposite, Aluminium und Blechstahl. Das Laufrad kombiniert biomimetische 3D-Schaufelgeometrien mit biomimetischer Vorderkante und V-förmiger gezahnter Hinterkante zur Optimierung des Strömungsverlaufs und Reduzierung der Schallabstrahlung.

Wichtige Produktmerkmale ZAbluefin ist ein freilaufendes Zentrifugal-Laufrad mit fünf rückwärtsgekrümmten Schaufeln. Es erhöht die Systemeffizienz (bis zu +7 % gegenüber früheren Ausführungen), reduziert die Schallleistung und sorgt für diffuse Schallabstrahlung. Breites Größenspektrum und anpassbare Motorkonzepte. ATEX/IECEx‑zertifizierte Ex‑Versionen verfügbar.

Konstruktion & Akustik Biomimetisches 3D-Profiling, verdrehte Schaufelgeometrie und eine gewellte Schaufeloberfläche verbessern die Strömungsführung und fördern diffuse Schallabstrahlung, was zu geringerer wahrgenommener Geräuschentwicklung in kanalisierten und freien Aufbauarten führt.

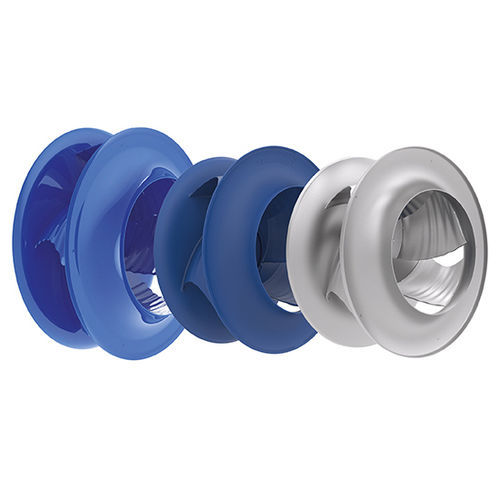

Varianten

• ZAbluefin in ZAmid® — Hochleistungs‑Composite‑Laufrad, kombiniert fortschrittliches Material und Schaufelkonzept für maximale Effizienz und reduzierte Schallleistung.
• ZAbluefin in Aluminium — Aluminium‑Laufrad für Anwendungen mit Hygiene‑ oder Brandschutzanforderungen, mit hoher Systemeffizienz und guter Akustik.
• ZAbluefin in Stahl — Blechstahl‑Laufrad mit Pulverbeschichtung, in großen Durchmessern für hohe Volumenströme verfügbar.

Motorkonzepte

• Außenläufermotoren: ECblue (Energieeffizienzklasse IE5)
• Innenläufermotoren: PMblue (Permanentmagnetmotor mit integrierter Steuerung), AC‑Technologie (IE3 / IE4), AMblue (Asynchronmotor mit integrierter Steuerung)

Anwendungen Geeignet für HVAC (Lüftungsgeräte), Rechenzentren, Gerätekühlung, Kompressoren, Containerbelüftung, maritime Anwendungen und Windenergie, wo hohe Effizienz und geringe Geräuschentwicklung gefordert sind.

Explosionsgeschützte Ausführungen Spezielle ZAbluefin‑Varianten für potenziell explosionsfähige Atmosphären (ATEX / IECEx) sind erhältlich. Merkmale: elektrisch leitfähige Pulverbeschichtung (schwarz RAL 9005), Verfügbarkeit als ER‑Modul (Einbauposition H), spezifische Temperatur‑ und Gerätegruppenbewertungen, Zulassungen für Zone 1/2 sowie Motor­schutzarten Ex db / Ex db eb. Typische Angaben: Temperaturklasse T4, Gerätegruppe IIB, EPL Gb / Gc; geeignete Umgebungstemperaturen und Laufradtemperaturbegrenzungen gemäß Zertifizierung.

Technische Merkmale / Spezifikationen

• Laufradtyp: freilaufendes Zentrifugal‑Laufrad, 5 rückwärtsgekrümmte Schaufeln
• Schaufelmerkmale: biomimetisches 3D‑Profiling, verdrehte Schaufelgeometrie, biomimetische Vorderkante, V‑förmige gezahnte Hinterkante, gewellte Oberfläche für diffuse Schallabstrahlung
• Materialien/Varianten: ZAmid® Composite, Aluminium, Blechstahl (Pulverbeschichtet)
• Größen (ZAmid®): 250–560 mm
• Größen (Aluminium): 315–630 mm
• Größen (Stahl): 250–1.120 mm
• Volumenstrom (ZAmid®): bis zu 19.000 m3/h freier Ausblas
• Max. statischer Druck (ZAmid®): bis zu 1.800 Pa
• Volumenstrom (Aluminium): bis zu 20.000 m3/h freier Ausblas
• Max. statischer Druck (Aluminium): bis zu 2.000 Pa
• Volumenstrom (Stahl): bis zu 80.000 m3/h freier Ausblas
• Max. statischer Druck (Stahl): bis zu 2.100 Pa
• Explosionsgeschützte Größen: 12 Größen von 280–1.000 mm
• Explosionsschutz‑Details: ZAmotpremium & ZAmotbasic Optionen; elektrisch leitfähige Pulverbeschichtung (schwarz RAL 9005); ER‑Version nur (Position H); Temperaturklasse T4; Gerätegruppe IIB; EPL: Gb / Gc; Zone 1 / 2; Motorschutzarten Ex db / Ex db eb; Ventilatorschutz Ex h; Umgebungstemperaturen je nach Konfiguration (z. B. -20 bis +40 / +60 °C); Laufradtemperatur bis +80 °C; Zulassungen: ATEX, IECEx
• Verfügbare Motortechnologien: ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Optionale Ausstattung: Einlaufdüse mit Durchflussmessung; kompakte Lüftungs­einheit GR; Leistungsmodul ZApilotXL; ZAflow Luftgitter und weitere Systemkomponenten
• Typische Anwendungen: HVAC (AC/AGRU), Rechenzentren, Gerätekühlung, Kompressoren, Containerbelüftung, Marine, Windenergie und weitere industrielle Prozessanwendungen
