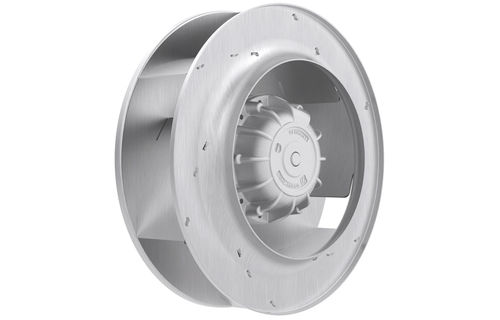

Radialrührer M series

hochtemperaturbeständigATEXAluminium

Übersicht
Die Radialventilatoren der M-Baureihe mit Aluminiumlaufrad sind besonders vielseitig einsetzbar und geeignet für Anwendungen mit hohen mechanischen Anforderungen oder hohen Temperaturen. Sie finden Einsatz in der Klima- und Kältetechnik, im Bahnbetrieb oder in Trocknungsanlagen. Die Laufradgeometrie ermöglicht sowohl den Betrieb als freilaufendes Laufrad als auch in einem Spiralgehäuse, wodurch in Verbindung mit 2-poligen Motoren hohe statische Drücke erreicht werden können.

Produktspezifikation
Einseitig saugende, rückwärts gekrümmte Motorlaufräder der M-Baureihe sind für den Einsatz ohne Spiralgehäuse vorgesehen. Erhältlich in den Baugrößen 225 bis 500 mm. Damit sind Volumenströme bis 5.500 m³/h und statische Drücke bis 2.100 Pa erreichbar.

Eigenschaften & Besonderheiten

• Vielseitige Baureihe mit unterschiedlichen Radbreiten für Anwendungen mit hohen mechanischen Anforderungen, z. B. im Bahnbetrieb oder bei hohen Temperaturen in Trocknungsanlagen.
• Nur als Motorlaufräder lieferbar, keine Gehäuseventilatoren.
• Geeignet für hohe mechanische Beanspruchungen und erhöhte Temperaturen.
• Auch in ATEX- und IECEx-Ausführung für explosionsgefährdete Bereiche erhältlich.

Motorenkonzepte

• Außenläufermotoren: AC-Technologie

Explosionsgeschützte Ausführung

• Lieferbar in sieben Größen (315 – 630 mm)
• Antistatische Oberflächenbeschichtung durch Pulverbeschichtung schwarz (RAL 9005)

Explosionsschutz: zusätzliche Details

• Nur als Motorlaufräder lieferbar, keine Gehäuseventilatoren
• Temperaturklasse T3/T4
• Gerätegruppe IIB
• Außenläufermotor (AC)
• EPL: Gb / Gc
• Zone 1 / Zone 2
• Zündschutzart Motor: Ex eb
• Zündschutzart Ventilator: Ex h (konstruktive Sicherheit „c“)
• Geeignete Umgebungstemperaturen: -20 bis +40/+60 °C
• Temperaturbeständigkeit Laufrad: bis +80 °C
• Zertifikate: ATEX (und IECEx-Optionen verfügbar)

Anwendungsgebiete

• Klima- und Kältetechnik
• Bahnbetrieb
• Trocknungsanlagen
• Weitere Anwendungen mit großen mechanischen Anforderungen und/oder hohen Temperaturen

Technische Merkmale / Spezifikationen

• Produkttyp: Einseitig saugendes, rückwärts gekrümmtes Motorlaufrad (Motorlaufrad RH)
• Material Laufrad: Aluminium
• Standard-Baugrößen: 225 mm – 500 mm (Baureihenübersicht)
• Explosionsgeschützte Größen: 315 mm – 630 mm (explosionsgeschützte Ausführung)
• Max. Volumenstrom: bis zu 5.500 m³/h
• Max. statischer Druck: bis zu 2.100 Pa
• Motorentechnologie: Außenläufermotoren, AC
• Bauart: Freilaufendes Laufrad und kompatibel mit Spiralgehäuse für hohe statische Drücke
• Temperaturklasse (explosionsgeschützte Versionen): T3 / T4
• Gerätegruppe (explosionsgeschützte Versionen): IIB
• EPL (explosionsgeschützte Versionen): Gb / Gc
• Zonen (explosionsgeschützte Versionen): Zone 1 / Zone 2
• Zündschutz Motor (explosionsgeschützte Versionen): Ex eb
• Zündschutz Ventilator (explosionsgeschützte Versionen): Ex h (konstruktive Sicherheit „c“)
• Umgebungstemperaturbereich (explosionsgeschützte Versionen): -20 °C bis +40 / +60 °C (je nach Ausführung)
• Laufrad-Temperaturklasse: bis +80 °C
• Oberflächenbeschichtung (explosionsgeschützte Versionen): Antistatische Pulverbeschichtung (schwarz RAL 9005)
• Zertifikate: ATEX (und IECEx-Optionen für explosionsgefährdete Atmosphären)
