Geräuscharmer Rührer C series

AluminiumATEXStahl

Überblick
ZIEHL-ABEGG liefert eine modulare Palette von Laufrädern und Ventilatoren für Lüftungs- und Lufttechnikanwendungen. Die C-Reihe ist in Stahlblech- oder ATEX-Ausführung erhältlich und kann mit Standard- oder hocheffizienten Motoren kombiniert werden. Verfügbare Durchmesser: 225–1.120 mm, geeignet für verschiedene Einbaupositionen und Kundenapplikationen.

Produktspezifikation

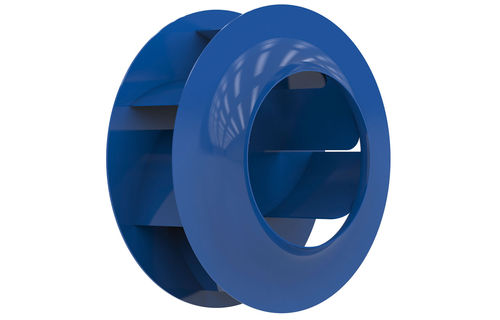

Freilaufendes Rad mit 7 rückwärtsgekrümmten Schaufeln in den Baugrößen 225 bis 1.120 mm. Laufrad aus Stahlblech mit Pulverbeschichtung als Oberflächenschutz. Ausführungen mit Nabe (Taperlock oder Festnabe) und Einströmdüse mit optionaler Vorrichtung zur Volumenstrommessung. Volumenströme bis ca. 110.000 m³/h (freiblasend). Max. statische Druckerhöhung bis zu 2.500 Pa möglich. GR-Module für kompakten Einbau in Kundenapplikationen/Geräten für horizontale und vertikale Luftführung. ER-Einbauventilatoren für schwingungsgedämpften Einsatz in Klimazentralgeräten mit horizontaler Luftführung.

Eigenschaften & Sonderausstattungen
Laufrad mit rotierendem, unbeschaufeltem Diffusor für hohe Wirkungsgrade und günstiges akustisches Verhalten. Ebenfalls in ATEX-Ausführung erhältlich. Laufrad aus Aluminium als Option bei Verwendung mit Außenläufermotoren.

Motorenkonzepte
Innenläufermotoren:

• PMblue (EC): Permanentmagnetmotor mit integriertem Regler
• AMblue (AC): Asynchronmotor mit integriertem Regler
• AC-Technologie

Außenläufermotoren:

• ECblue (EC): EC-Technologie mit integriertem, auf den Ventilator abgestimmtem Regler
• AC-Technologie

Explosionsgeschützte Ausführung (Auszug)
Erhältlich in 13 Größen (225–1.120 mm). Versionen in ZAmotbasic. Sieben rückwärtsgekrümmte Schaufeln. Antistatische Pulverbeschichtung (schwarz RAL 9005). Nur als ER-Ausführung und in Einbaulage H verfügbar. Laufrad mit Nabe separat erhältlich. Temperaturklasse T4. Gerätegruppe IIB. EPL: Gb/Gc. Einsatzzonen: Zone 1 / 2. Motorschutz beim Anlauf: Ex db / Ex db eb. Ventilatorschutz beim Anlauf: Ex h (bauartbedingte Sicherheit „c“). Umgebungstemperaturen: −20 bis +40/+60 °C. Laufradtemperatur bis +80 °C. Zertifikate: ATEX, IECEx.

Technische Spezifikationen

• Laufraddurchmesserbereich: 225 bis 1.120 mm
• Anzahl der Schaufeln: 7 rückwärtsgekrümmte Schaufeln (Freilauf)
• Laufradmaterial: Stahlblech (antistatische Pulverbeschichtung); ATEX-Option; Aluminiumlaufrad für Außenläufermotoren
• Nabenoptionen: Taperlock oder Festnabe; Laufrad mit Nabe separat erhältlich
• Einströmdüse: Option mit Volumenstrom-Messvorrichtung
• Max. Volumenstrom: bis zu 110.000 m³/h (freiblasend)
• Max. statische Druckerhöhung: bis zu 2.500 Pa
• Verfügbare Bauarten: GR-Module (kompakter Einbau, horizontale/vertikale Luftführung), ER-Einbauventilatoren (schwingungsdämpfend)
• Motorentechnologien: EC PMblue, AC AMblue, AC, EC ECblue (Außenläufer)
• Explosionsgeschützte Versionen: Größen 225–1.120 mm, T4, Gruppe IIB, EPL Gb/Gc, Zonen 1/2, Schutzarten Ex db / Ex db eb / Ex h, Zertifikate ATEX & IECEx
• Umgebungstemperatur (EX): −20 bis +40/+60 °C; Laufradtemperatur bis +80 °C
