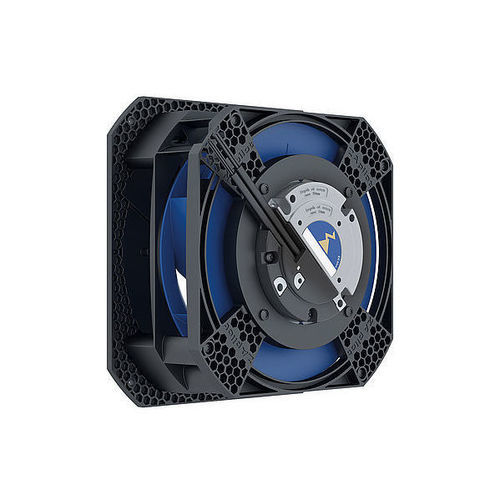

Zentrifugal-Ventilator ZApilot

mit EC-MotorVerbundwerkstoffIndustrie

Übersicht
Das ZApilot-Lüftungssystem lenkt die Luftströmung mithilfe integrierter Leitbleche und eines stationären Diffusors so, dass dynamischer Druck in statischen Druck umgewandelt wird. Das modulare Konzept ermöglicht kompakte Einbauten in Kundenanwendungen und erzielt bis zu 10 % höhere Effizienz gegenüber Marktstandards bei sehr geringem Schalldruckpegel.

Produktspezifikation
Ventilatormodule mit integrierter Luftzufuhr für horizontale und vertikale Einbauvarianten. Module enthalten das freilaufende ZAvblue-Rad mit 7 rückwärts gekrümmten Schaufeln in den Durchmessern 175 mm bis 250 mm. Laufrad aus hochleistungsfähigem Verbundwerkstoff. Freier Volumenstrom ca. 1.600 m³/h; max. statischer Druckanstieg bis zu 1.000 Pa möglich.

Eigenschaften & Besonderheiten

• Integrierte Leitblätter zur Reduzierung der Turbulenzen und aufrechter Diffusor zur gezielten Vergrößerung des Strömungsquerschnitts
• Umwandlung von dynamischem in statischen Druck ermöglicht bis zu 10 % höhere Effizienz gegenüber Marktstandards
• Integrierte Einlaufdüse mit Option zur Befestigung eines saugseitigen Schutzgitters
• Kompakte Module für kundenspezifische Einbauten, einfache Plug-and-play-Handhabung
• Flüsterleiser Betrieb

Motorenkonzepte

• Außenläufermotoren
• ECblue-Technologie: integrierter, auf den Ventilator abgestimmter Regler

Technische Daten

• Serie / Produktname: ZApilot
• Laufrad: ZAvblue, freilaufendes Laufrad mit 7 rückwärts gekrümmten Schaufeln
• Laufraddurchmesser: 175–250 mm
• Laufradmaterial: hochleistungsfähiger Verbundwerkstoff
• Volumenstrom (freier Ausblas): ca. 1.600 m³/h
• Max. statischer Druckanstieg: bis zu 1.000 Pa
• Luftzufuhr: Module für horizontale und vertikale Zufuhr
• Integrierte Komponenten: Leitblätter (Einlaufleitbleche), aufrechter Diffusor, integrierte Einlaufdüse
• Wirkungsgrad: bis zu 10 % höher als Marktstandards (durch Umwandlung dynamischer→statischer Druck)
• Motortechnik: Außenläufermotoren, ECblue mit integriertem Regler
• Einbau / Handhabung: kompakte Module für Kundenanwendungen, Option saugseitiges Schutzgitter, Plug-and-play
• Akustik: flüsterleiser Betrieb
