Luftgebläse S

ZentrifugalHLKzur Belüftung

Überblick
Überall dort, wo Luft bewegt werden muss, ist ZIEHL-ABEGG zuhause. Die bewährten einseitig und beidseitig saugenden Radialventilatoren der S‑Reihe mit AC‑Technik im Kompaktgehäuse eignen sich für ein breites Anwendungsspektrum wie Reinräume oder kontrollierte Wohnraumlüftung und bieten zuverlässige Leistung bei hoher Effizienz. Durch die hohe Schaufelzahl wird eine hohe Leistungsdichte bei geringen Schallemissionen erreicht.

Produktspezifikation
Einseitig und doppelseitig saugende Radialventilatoren im Kompaktgehäuse mit nach vorn gekrümmten Schaufeln. Verfügbare Laufraddurchmesser: einseitig 280–400 mm, doppelseitig 200–400 mm. Volumenströme bis ca. 14.000 m³/h und statische Drücke bis 1.150 Pa.

Eigenschaften & Besonderheiten

• Kompakte Gehäusebauform und hohe Leistungsdichte
• Hohe Schaufelzahl für geringe Geräuschemissionen ohne störenden Schaufeldrehton
• Optimale Motorkühlung und kompakte Bauweise durch im Laufrad integrierten spannungsregelbaren Außenläufermotor
• Gehäusevarianten mit Ausblasflansch und Befestigungswinkeln möglich

Motorenkonzepte

• AC‑Technologie (Außenläufermotoren)

Modellbeispiele
Typische Varianten sind z. B. RD (doppelseitiger Radialventilator) und RG (Gehäuse mit blauem Motor).

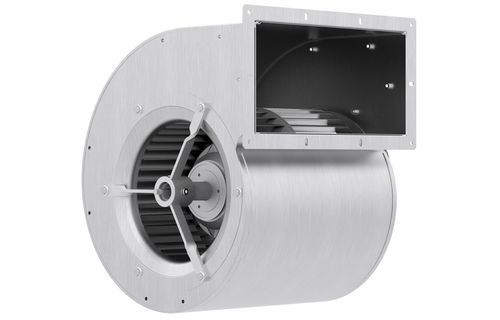

Beispiel angezeigtes Modell
RD13S-4IP.Z8.2R (Artikel‑Nr.: 178289)

Technische Daten

• Ventilatortyp: Einseitig und doppelseitig saugende Radialventilatoren im Kompaktgehäuse
• Laufrad: Nach vorn gekrümmte Schaufeln, hohe Schaufelzahl
• Abmessungen (Laufraddurchmesser): Einseitig 280–400 mm; Doppelseitig 200–400 mm
• Max. Volumenstrom: bis ca. 14.000 m³/h
• Max. statischer Druck: bis 1.150 Pa
• Motorentechnologie: Außenläufermotoren mit AC‑Technik (spannungsgeregelbar)
• Besondere Gehäuseoptionen: Ausblasflansch, Befestigungswinkel
• Akustik: Geringe Schallemissionen durch hohe Schaufelzahl
• Typische Anwendungen: Reinräume, kontrollierte Wohnraumlüftung, Telekommunikation, Verpackungs‑ und Produktionsmaschinen, Arbeitsplätze in Reinräumen
