Luftgebläse R series

RadialZentrifugalHLK

Übersicht

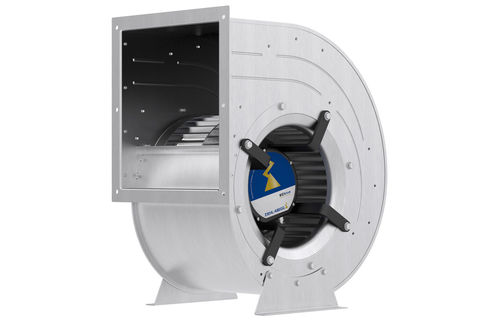

EC-Radialventilatoren ZIEHL-ABEGG der Baureihe R im optimierten Spiralgehäuse mit vorwärts gekrümmten Schaufeln. Erhältlich als einseitig und zweiseitig saugende Versionen, geeignet für HVAC, Gerätekühlung und Abluftsysteme. Energieoptimiertes Design bei guten akustischen Eigenschaften.

Detailbeschreibung
Die R-Reihe zeichnet sich durch ein Spiralgehäuse und eine hohe Schaufelzahl mit vorwärts gekrümmten Schaufeln aus. Die Geometrie ist für den Betrieb im Spiralgehäuse optimiert, um hohe Wirkungsgrade und geringe tonale Schaufelgeräusche zu erzielen. Unterschiedliche Baugrößen und Kennlinien sind verfügbar.

Konstruktion und Montage

• Spiralblechgehäuse (galvanisiert).
• Ausblasflansch und Befestigungswinkel für direkte Montage.
• Versionen: einseitig saugend (single inlet) und zweiseitig saugend (double inlet).

Leistung und Abmessungen

• Baugrößen (Beispiele): einseitig 180–450 mm, zweiseitig 250–450 mm (weitere Größen möglich).
• Volumenströme bis ca. 9.000 m³/h (je nach Ausführung).
• Statische Drücke bis ca. 1.100 Pa (je nach Ausführung).

Motorentechnik & Elektronik

• Außenläufer-EC-Motoren.
• ECblue-Technologie mit integriertem, auf den Ventilator abgestimmten Controller.

Merkmale & Besonderheiten

• Hohe Leistungsdichte und Energieeffizienz.
• Reduzierte tonale Schaufelgeräusche durch hohe Schaufelzahl.
• Gehäuse mit Ausblasflansch und Befestigungswinkel.
• Ausführungen für Industrie- und HVAC-Anwendungen.

Anwendungsbereiche

• Klimatechnik und Luftbehandlungsgeräte.
• Kühlung von Geräten und elektronischen Bauteilen.
• Abluft- und Lüftungssysteme.
• Verpackungsmaschinen und Produktionslinien.
• Belüftungsmodule für Reinräume und Arbeitsplätze.

Eigenschaften / technische Daten

• Typ: EC-Radialventilator (zentrifugal) im Spiralgehäuse.
• Gehäusematerial: galvanisiertes Blech (Spiralgehäuse).
• Nennmaße: Beispiele 180–450 mm (einseitig), 250–450 mm (zweiseitig).
• Volumenstrom: bis ~9.000 m³/h (abhängig von der Ausführung).
• Statischer Druck: bis ~1.100 Pa (abhängig von der Ausführung).
• Montage: auf Ausblasflansch oder mit Befestigungswinkeln.
• Radaufbau: vorwärts gekrümmte Schaufeln, hohe Schaufelzahl für geringe Geräuschentwicklung.
• Antrieb: Außenläufer-EC-Motoren mit ECblue und integriertem Controller.
