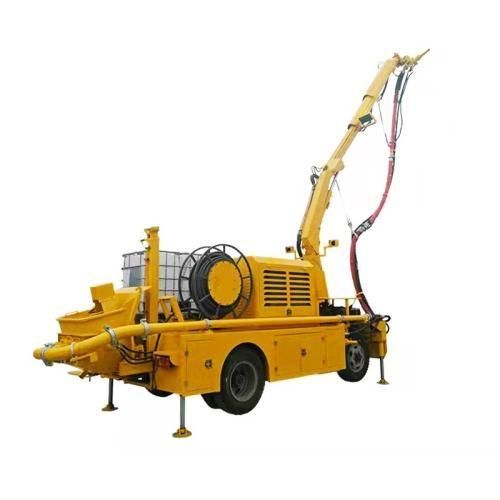

Mobile Betonpumpe YG series

für Tunnelfür Untergrundfür Untertagebau

Übersicht
In den letzten zehn Jahren hat sich der Tunnelbau und die Hangstabilisierung von Trocken-Auftragsverfahren hin zur Nass-Spritzbetontechnologie verlagert. Eine Nass-Spritzbetonmaschine verwendet vorgemischten Beton, um Abprall zu reduzieren, die Staubentwicklung zu verringern und die Prozesskontrolle gegenüber Trockenanlagen zu verbessern. Moderne Maschinen vereinen einen stabilen Fahrgestellaufbau, präzise Doppelzylinder-Hydraulikpumpen und integrierte Beschleunigerdosierung für gleichbleibende Abbindezeiten.

Hauptvorteile & Merkmale

• Geringerer Abprall: typischerweise von ~30 % (trocken) auf unter 10 % bei Nass-Spritzbeton
• Reduzierte Staubentwicklung für bessere Arbeitsbedingungen in Tunnelbau und beengten Bereichen
• Integriertes Beschleunigerdosiersystem sorgt für konstante Abbindezeiten
• Doppelzylinder-Hydraulikförderung gewährleistet gleichmäßigen Betonfluss und zuverlässige Zuschlagstoffförderung
• Geeignet für Tunnelbau, Bergbau und Hangstabilisierungsprojekte
• Optionaler robotischer Spritzarm für automatisierten, sicheren Betrieb (typische Roboterleistung 20–30 m³/h)

Praktische Hinweise

• Für Höhen- oder Langstreckentunnel wählen Sie eine Pumpe mit Hauptpumpendruck von ca. 15–20 MPa.
• Dieselbetriebene Einheiten sind für Außeneinsatz an Hängen praktisch, da lange Stromkabel vermieden werden.
• Prüfen Sie den Drehwinkel und die Reichweite des Spritzarms, um den größten Tunnelquerschnitt abzudecken.
• Stellen Sie sicher, dass die Beschleunigerpumpe automatisch mit der Hauptpumpe gekoppelt ist, damit die Dosierungsverhältnisse bei Maschinen-Drehzahländerungen korrekt bleiben.

Fallbeispiel
Ein chilenischer Bergbauunternehmer ersetzte ältere Anlagen durch eine Nass-Spritzbetonmaschine mit kabellosem Fernsteuer-Spritzarm und angepasster Beschleunigerdosierung. Der Abprall sank auf ~12 %, die Betriebskosten sanken um 22 % und die unterirdischen Sicherungsarbeiten wurden 15 Tage früher fertiggestellt.

Parameter der Nass-Spritzbetonmaschine

• Modelle: YG-3016 | YG-4016
• Gesamtlänge: 7770 mm | 7880 mm
• Gesamtbreite: 2460 mm | 2460 mm
• Gesamthöhe: 3180 mm | 3380 mm
• Nenngewicht: 14 T | 15 T
• Minimaler Wendekreis: 10,8 m | 11,5 m
• Maximale Steigfähigkeit: ≥40° | ≥40°
• Motorleistung: 85 kW | 103 kW
• Radstand: 3900 mm | 4100 mm

Schwenk- und Abstützparameter

• Spritzhöhe: 16 m | 16 m
• Spritzbreite: 25 m | 25 m
• Hubwinkel Hauptarm: 0°–65°
• Hubwinkel Sekundärarm: -110°–90°
• Drehwinkel des Arms: 310°
• Axiale Drehung der Düse: 360°
• Vertikale Schwingung der Düse: 240°
• Wischwinkel der Düse: 360°
• Abstand Zentrum Aufsetzpunkt vordere Abstützung: 2480 mm
• Abstand Zentrum Aufsetzpunkt hintere Abstützung: 2480 mm
• Abstand Zentrum vorne-hinten Abstützungen: 5850 mm

Parameter des Fördersystems

• Betonleistung: 30 m³/h | 40 m³/h
• Bunkerinhalt: 0,4 m³
• Betonauslassdruck: 7,5 MPa
• Max. Auslassdruck Beschleunigerpumpe: 1,8 MPa
• Betonrohrdurchmesser: Φ90 mm
• Düsenausgangsdurchmesser: Φ50 mm
• Hauptölzylinder: Φ100 mm × Φ70 × 1000
• Förderzylinder: Φ180 mm × 1000
• Elektromotor: 55 kW | 75 kW

Häufige Fragen

• Unterschied zu Trockenanlagen: Trockenanlagen mischen Wasser an der Düse, was mehr Staub und Abprall verursacht; Nassanlagen verwenden vorgemischten Beton für stärkere Bindungen und weniger Staub.
• Stündliche Leistung: Kommerzielle Nass-Spritzbetonmaschinen liefern typischerweise 10–40 m³/h je nach Zylinderdimension und Baustellen-Setup.
• Hauptverschleißteile: Gummidüsen, Verschleißplatten, Schneidringe und Förderleitungen — Ersatzsatzpakete vorhalten.

Technische Spezifikationen

• Modelle: YG-3016, YG-4016
• Abmessungen (L×B×H): 7770×2460×3180 mm (YG-3016); 7880×2460×3380 mm (YG-4016)
• Nenngewicht: 14 T (YG-3016), 15 T (YG-4016)
• Motorleistung: 85 kW (YG-3016), 103 kW (YG-4016)
• Spritzreichweite: Höhe 16 m; Breite 25 m; Arm drehbar 310°; Düse drehbar 360°
• Förderleistung: 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Bunkerinhalt: 0,4 m³; Betonrohr Φ90 mm; Düse Φ50 mm
• Betonauslassdruck: 7,5 MPa; Beschleunigerpumpe max 1,8 MPa
• Antrieb & Pumpe: Doppelzylinder-Hydraulikförderung; Hauptzylinder Φ100 mm × Φ70 × 1000; Förderzylinder Φ180 mm × 1000
• Elektromotor-Optionen: 55 kW / 75 kW
