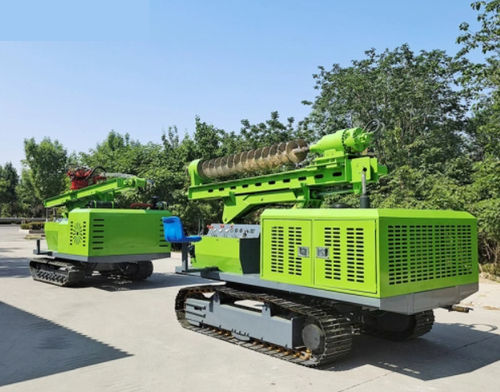

Hydraulische Pfahlramme

für Photovoltaikanwendungmit Klammer für H-Träger

Übersicht
Die Solar‑Pfahlramme von YG Machinery ist für leistungsstarke Freiland‑PV‑Installationen ausgelegt. Sie vereint präzises Pfählen, kraftstoffeffiziente Antriebstechnik und wahlweise hydraulische oder raupenbasierte Ausführung zur Anpassung an Baustellenbedingungen und Pfahltypen.

Wesentliche Leistungsmerkmale & Effizienz

• Tagesleistung: typischer Output bis zu ~450 Pfähle pro Tag unter Standardbedingungen.
• Kraftstoffverbrauch: effizienter Motorbetrieb bei ungefähr 8–10 L/Stunde (angegebener Bereich).
• Ferndiagnose: integrierte Fernüberwachung reduziert die Fehlersuche und beschleunigt die Inbetriebnahme vor Ort.

Hydraulische Photovoltaik‑Pfahlramme (Parameter)
Gesamtmaße | 4700*2100*2800 mm
Drehzahl Bohrrohr | 180 r/min
Gleitkufenbreite | 400 mm
Steigfähigkeit | 30°
Motor | 4108
Gesteinshärte | 6–20F
Bohrdurchmesser | 80–500 mm
Schlittenkippwinkel | 120°
Bohrtiefe | 0–6 m
Schwenkwinkel Bohrarm | links und rechts 150°
Reduziergetriebe Drehmoment | 13000 N·m
Schlitten Schwenkwinkel | links und rechts 40°
Hauptpumpe | Dreifachpumpe
Fahrgeschwindigkeit | 0–3 km/h
Ölpumpe | 40/40/32

Raupen‑Photovoltaik‑Pfahlramme (Parameter)
Gesamtmaße | 4700*2200*2800 mm
Hydraulikhammer‑Durchfluss | 50–110 L/min
Gleitkufenbreite | 400 mm
Schlagfrequenz | 350–800 BPM
Motor | 4108
Hydrauliksystemdruck | 25 MPa
Generatorleistung | 88 kW Motor
Starke Windkühlung | ja
Bohrtiefe | 0–6 m
Ölpumpe | 40/40/32
Bohrdurchmesser | 80–600 mm
Fahrgeschwindigkeit | 3 km/h

Kritische hydraulische & Schlagsdaten

• Hoher Hydrauliksystem‑Durchfluss (bis zu ~100 L/min angegeben) ermöglicht höhere Hammerfrequenz und stärkere Aufschlagkräfte zur Durchdringung verdichteter Böden und gebrochener Gesteinsschichten.
• Hydraulikfluss, Hammerdurchfluss und Schlagfrequenz sind entscheidend für Pfahlgeschwindigkeit und Eindringkraft.

Präzision & Mastneigung

• Genauigkeit beim Pfählen: Positionstoleranz unter 2 mm für ausrichtungs‑kritische PV‑Gestelle.
• Mastneigung: Mastneigung bis zu 15° einstellbar, um Vertikalität auf unebenem Gelände zu korrigieren.

Geländeanpassung

• Bodenfreiheit / Gleitschuhbreite: 400 mm zur Verbesserung der Mobilität auf rauem oder weichem Untergrund.
• Bohrtiefe: nominal 0–6 m; integrierte hydraulische Bohrvorrichtung für Vorbohrungen bis 3 m in spezifischen Fällen verfügbar.

Anwendungen & Anwendungsfälle

• Für große Freiland‑PV‑Anlagen, Agri‑PV‑Projekte (verstellbare Pfahlhöhe für landwirtschaftliche Nutzung unter den Modulen) und Fisheries‑PV‑Standorte mit weichen oder überschwemmten Böden konzipiert.
• Kompatibel mit verschiedenen Pfahlprofilen (H‑Träger, C‑Profile) zur Beschleunigung der Installationszeiten und Senkung der Gesamtbetriebskosten.

Wartung & Servicefähigkeit

• Modulares Design ermöglicht schnellere Wartung vor Ort und Austausch verschleißabhängiger Komponenten.
• Fernüberwachung und Diagnostik verkürzen die Fehlersuche und minimieren Stillstandszeiten.

Technische Merkmale / Spezifikationen

• Produktname: Solar Pile Driver Machine
• Marke: YG Machinery
• Tagesleistung (typisch): ~450 Pfähle/Tag
• Kraftstoffverbrauch: ~8–10 L/Stunde (angegebener Bereich)
• Pfahlgenauigkeit: Fehlertoleranz < 2 mm
• Mastneigungswinkel: bis zu 15°
• Hydrauliksystem‑Durchfluss (angegeben): bis zu 100 L/min; Hydraulikhammer‑Durchfluss (Raupe): 50–110 L/min
• Schlagfrequenz (Raupe): 350–800 BPM
• Hydrauliksystemdruck: 25 MPa (Raupe)
• Reduziergetriebe Drehmoment (hydraulische Version): 13000 N·m
• Antriebsreferenzmotor: 4108
• Generatorleistung (Raupe): 88 kW Motor
• Fahrgeschwindigkeit: 0–3 km/h (hydraulisch); 3 km/h (Raupe)
• Bohrdurchmesserbereich: 80–500 mm (hydraulisch); 80–600 mm (Raupe)
• Bohrtiefe (Produktparameter): 0–6 m (beide Varianten); integrierte hydraulische Bohrvorrichtung für Vorbohrungen bis 3 m in bestimmten Kontexten
• Gesamtmaße: 4700*2100*2800 mm (hydraulisch); 4700*2200*2800 mm (Raupe)
• Gleitkufenbreite / Bodenfreiheit: 400 mm
• Hauptpumpe (hydraulisch): Dreifachpumpe; Ölpumpenspezifikation: 40/40/32
• Starke Windkühlung: ja (Raupe)
