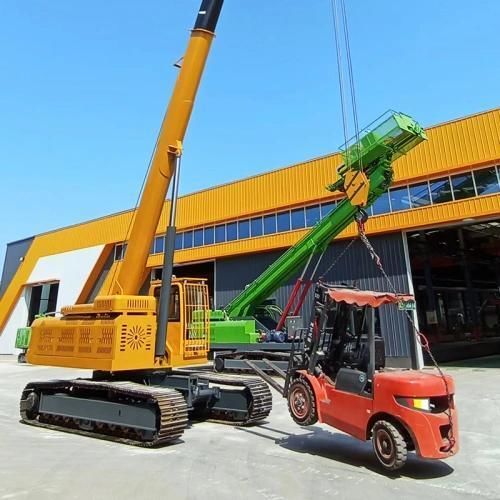

Mini-R-Kran / auf Raupen YG series

Teleskopfür GebäudefassadenInnen- und Außenbereich

Überblick

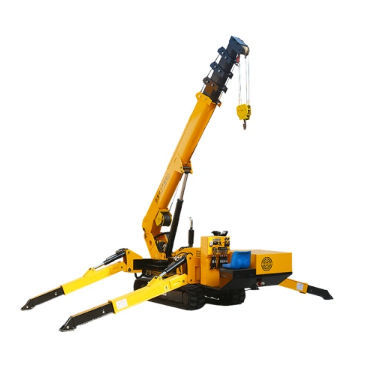

Die Mini-Raupenkrane (Spider) der YG-Serie sind für Hebeaufgaben in beengten Innenräumen, auf leichten Dächern und an schwer zugänglichen Stellen ausgelegt, an denen herkömmliche Auslegerkrane nicht eingesetzt werden können. Die Modelle decken Tragfähigkeiten von 3 t bis 8 t ab und besitzen kompakte Transportmaße, die das Passieren von Standardtüren und Lastenaufzügen ermöglichen. Doppelantrieb (Diesel + elektrisch) und kabellose Fernbedienung erlauben emissionsarme Innenarbeiten und reduzieren den Einsatz von Personal vor Ort.

Hauptanwendungen

• Montage von Glasfassaden und Paneelen mit Vakuum-Handlingsystemen
• Innen-, Untertage- und Arbeiten in engen Räumen, wo schmale Durchfahrten und geringe Bodentragfähigkeit konventionelle Krane ausschließen
• Stahlbau- und Dacharbeiten, bei denen Maschinengewicht und kompakte Transportfähigkeit entscheidend sind
• Wartung in kommunalen Bereichen, Flughäfen und öffentlichen Zonen mit hohem Fußgängerverkehr, die schnellen Aufbau und kleine Aufstandsfläche verlangen

Verfügbare Modelle

• YG-3 — 3 t
• YG-5 — 5 t
• YG-8 — 8 t

Konfigurationen & Optionen

• Antriebe: Standard Doppelantrieb (Diesel + elektrisch); optionale regional angepasste Motoren und Verkabelung für lokale Spannung/Frequenz
• Zubehör: Hilfs-Gittermasten (ca. 2–5 m) und Arbeitskörbe (1,35 m oder 1,8 m)
• Sicherheit & Steuerung: Drehmomentbegrenzer mit LCD, Kippwarnungen, Not-Aus, intelligente Last-/Radiusüberwachung und Funkfernsteuerung
• Betriebsarten: Manuelle Bedienung und manuelles Fahren standardmäßig; Funkfernbedienung und Fahrerkabine bei größeren Modellen optional

Versand & Verpackung
3‑Tonnen-Einheiten sind häufig auf Lager und lassen sich effizient containerisieren: ca. 5–6 verpackte YG-3 Einheiten pro 40HQ; für 5‑Tonnen-Klassen passen deutlich weniger Einheiten pro Container.

Produktion & Lieferzeit
Standard-3‑Tonnen-Modelle sind oft sofort versandbereit. 5‑Tonnen-, 8‑Tonnen- und kundenspezifische/ lackierte Einheiten benötigen üblicherweise eine kurze Produktionszeit (z. B. 5–7 Tage für bestimmte Nicht-Lager-Varianten).

Parameterübersicht

• YG-3: Kapazität 3 t; max. Arbeitsradius 8,83 m × 0,15–0,2 t; max. Hubhöhe 9,9 m × 0,7 t; Winden-/Haken-Geschw. 0–8 m/min (4‑seilig); Seil φ8 mm ×45 m; Ausleger 5‑teilig pentagonal; Auslegerlänge 3,1–9,2 m / 20 s; Auslegerwinkel 0°–78° / 13 s; Schwenk 0–360° / 60 s; Fahrantrieb hydraulisch / 0–2,5 km/h; Steigfähigkeit (25°) 36%; Transport 2950 × 980 × 1560 mm; Trockengewicht ~2.700 kg
• YG-5: Kapazität 5 t; max. Arbeitsradius 14 m ×0,5 t; max. Hubhöhe 16,8 m; Winden-Geschw. 12 m/min (4‑seilig); Seil Φ11 mm ×80 m; Ausleger 5‑teilig; Auslegerlänge 12,3 m / 54 s; Schwenk 0–360° / 38 s; Fahrantrieb hydraulisch / 0–2,5 km/h; Transport 5000 × 1500 × 1900 mm; Trockengewicht ~6.200 kg
• YG-8: Kapazität 8 t; max. Arbeitsradius 16,5 m; max. Hubhöhe 18 m; Winden-Geschw. 12 m/min (4‑seilig); Seil Φ11 mm ×80 m; Ausleger 5‑teilig; Auslegerlänge 12,3 m / 54 s; Schwenk 0–360° / 38 s; Fahrantrieb hydraulisch / 0–2,5 km/h; Transport 5000 × 1600 × 2180 mm; Trockengewicht ~7.200 kg

Praxisfall
Eine 3‑Tonnen-Dual‑Power-Einheit löste einen Innenhebeauftrag, bei dem Durchgänge ≈1,1 m und eingeschränkte Bodentragfähigkeit das Problem darstellten. Der elektrische Anschluss ermöglichte emissionsfreie Innenhebungen, die Funkfernbedienung reduzierte Personalbedarf und ein Fly‑Jib beschleunigte das Positionsverfahren gegenüber größeren Kranlösungen. Zudem zeigte sich die Containerisierung der 3‑Ton‑Einheiten als wirtschaftlich vorteilhaft.

FAQs

• Verpackungs- & Containerhinweise: verpacktes YG-3 Bruttogewicht ≈ 3.200 kg; ein 40HQ fasst ca. 5–6 YG‑3 Einheiten oder rund 2 YG‑5 Einheiten (nur Richtwert)
• Sicherheitssysteme: Not‑Stopp, Kippwarnungen, Drehmomentbegrenzer mit Radius/Lastanzeige und Stützdruck‑Alarme
• Lieferzeit: 3‑Tonnen‑Standardmodelle häufig ab Lager; 5–8 t und kundenspezifische Varianten benötigen in der Regel einige Tage

Technische Daten

• Modelle: YG-3, YG-5, YG-8
• Tragfähigkeiten: 3 t / 5 t / 8 t
• Max. Arbeitsradius: bis zu 16,5 m (modellabhängig)
• Max. Hubhöhe (über Boden): bis zu 18 m
• Ausleger: 5‑teiliger Teleskopausleger, pentagonale Struktur
• Winden‑Geschwindigkeiten: 0–8 m/min (YG-3); 12 m/min (YG-5 & YG-8)
• Seil: φ8 mm ×45 m (YG-3); Φ11 mm ×80 m (YG-5 & YG-8)
• Schwenk: 0–360° kontinuierlich
• Fahrantrieb: hydraulische Fahrmotoren; Geschwindigkeit 0–2,5 km/h
• Steigfähigkeit: (25°) 36%
• Betrieb: manuell standard; Funkfernbedienung und Kabine optional
• Antrieb: Doppelantrieb (Diesel + elektrisch) standard; regionsspezifische Optionen verfügbar
