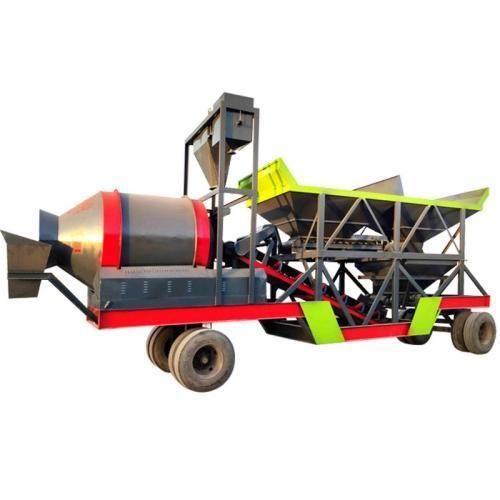

Mobile Betonmischanlage YG series

Doppelwellenkompaktmit Bandförderer

Übersicht
Die Wahl einer mobilen Betonmischanlage ist eine effiziente Lösung für kleine und mittlere Bauunternehmen, um Baustellenkosten zu senken und die Flexibilität zu erhöhen. Anhängerfähige Einheiten minimieren Fundierungs- und Umsiedlungskosten und ermöglichen das Mischen vor Ort, um die Betonqualität zu erhalten und Transportrisiken zu reduzieren.

Hauptkomponenten und Aufbau

• Integrierter Anhängerchassis mit Zugkopf und verstärkten Rädern.
• Gesteinskübel mit Zuführung über Bandförderer oder Eimeraufzug.
• Hauptmischer: Trommel- oder Zweischachtmischer als Optionen.
• Wasser- und Zusatzstoffwaagen sowie Dosiersysteme.
• Zementspeicherung: Silo oder Sackaufbrechtrichter mit Schneckenförderer (optional).
• PLC- oder computerbasiertes Bedienfeld mit Schnellanschluss-Steckverbindungen.
• Abstützungen oder hydraulische Stützbeine zur Stabilisierung während des Betriebs.

Funktionsweise
Das System integriert Zuschlagstoffdosierung, Wiegen, Mischen und Steuerung auf einem einzelnen Anhängerchassis. Zuschläge werden über Förderbänder in Trichter gefördert, gewogen und mit Zement, Wasser und Zusätzen dosiert. Der ausgewählte Mischer erzeugt die Charge und entlädt den Beton. Abstützungen stabilisieren den Anhänger, sodass der Betrieb ohne Tiefgründungen starten kann und die Anlage schnell zwischen Baustellen verlegt werden kann.

Kernvorteile

• Keine Tiefgründungen: Es genügt verdichteter, tragfähiger Untergrund, wodurch umfangreiche Fundamentarbeiten entfallen.
• Schnelle Verlagerung: Modulares Design und Schnellanschluss-Systeme ermöglichen Demontage und Wiederaufbau innerhalb von 1–2 Tagen.
• Niedrigere Transportkosten: Vor-Ort-Mischung reduziert Lkw-Fahrten, Konsistenzverlust und Risiko vorzeitigen Abbindeers.

Parameterübersicht
Model | YG20 | YG30 | YG60 | YG100
Produktionsleistung (m3/h) | 20 | 30 | 60 | 100
Betonmischer | YG500 | YG750 | YG1500 | YG2000
Zuführoption Aggregat | Bandförderer | Bandförderer | Bandförderer | Bandförderer
Korngröße Aggregat (mm) | 80/60 | 80/60 | 80/60 | 80/60
Auswurfhöhe (m) | 1.5 | 1.5 | 1.5 | 1.5
Wiegevers. Aggregat (%) | ±2 | ±2 | ±2 | ±2
Wiegevers. Zement (%) | ±1 | ±1 | ±1 | ±1
Wiegevers. Wasser (%) | ±1 | ±1 | ±1 | ±1
Wiegevers. Zusatzstoff (%) | ±1 | ±1 | ±1 | ±1
Steuerungssystem | Panel | Computer | Computer | Computer
Gesamtleistung (kW) | 42 | 46 | 67 | 77.5
Gesamtgewicht (t) | 12 | 13 | 14.5 | 26

Branchenanwendungen

• Landstraßen und abgelegene Brücken: Trommel‑Einheiten 25–35 m3/h für netzferne Einsätze mit an Bord befindlichem Wassertank.
• Kommunale Reparaturen und Straßenbau in Städten: Kompakte mobile Anlagen 35–50 m3/h für beengte Baustellen.
• Kanalverkleidung und Bewässerungsarbeiten: Der Anhänger kann entlang des Kanalufers bewegt werden, um Entfernungen beim Betonablauf zu minimieren.
• Kleine Fertigteile und Blockwerke: Einheiten mit Zweischachtmischern liefern bessere Chargengleichmäßigkeit für höhere Qualitätsanforderungen.

Praxisbeispiel
Eine 35 m3/h anhängerfähige mobile Mischanlage mit hydraulischen Stützbeinen und modularen Wassertank wurde für eine ländliche Straßenbaustelle geliefert. Die örtliche Mannschaft erledigte Aufbau, Verkabelung und Probeanmischungen innerhalb von 3 Tagen; die Anlage senkte die Betonversorgungskosten und beschleunigte die Fertigstellung, ohne schwere Kranmieten.

Häufige Fragen

• Tatsächliche Tagesleistung: Eine nominelle 35 m3/h Anlage arbeitet typischerweise mit 70–80 % Effizienz; rechnen Sie mit etwa 200–220 m3 pro 8‑Stunden‑Schicht, abhängig von der Baustellenorganisation.
• Zementsilo‑Dimensionierung: Mobile Anlagen eignen sich zu 50‑t oder 100‑t Flachsilos oder zu verschraubten Vertikalsilos; Sackzement kann über eine Aufbrechtrichter‑Trichter und kleine Schnecke zugeführt werden.
• Trommel vs. Zweischachtmischer: Trommelmischer eignen sich für Standardbeton (unter C30); Zweischachtmischer für hochfesten Beton (über C30) und strengere statische Anforderungen.

Technische Daten

• Serienpräfix: YG (Modelle YG20, YG30, YG60, YG100).
• Produktionskapazitäten: 20, 30, 60, 100 m3/h.
• Mischeroptionen: YG500, YG750, YG1500, YG2000 (Trommel oder Zweischacht).
• Aggregatzuführung: Bandförderer Standard.
• Max. Korngröße: 80/60 mm.
• Entladehöhe: 1.5 m.
• Wiegegenauigkeiten: Aggregate ±2 %; Zement ±1 %; Wasser ±1 %; Zusatzstoffe ±1 %.
• Steuerung: Panel oder Computer/PLC.
• Elektrische Gesamtleistung: ~42 kW bis 77.5 kW.
• Gesamtgewichtsspanne: ~12 t bis 26 t.
