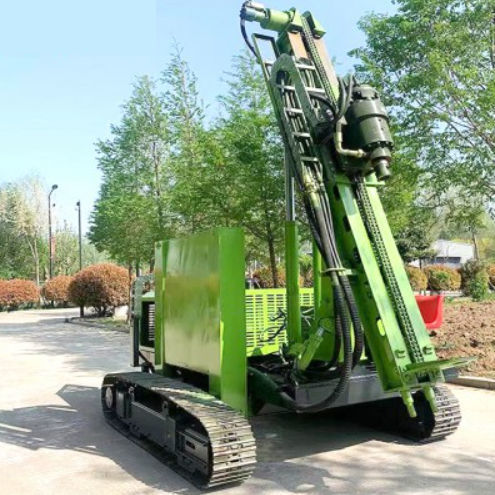

Hydraulische Pfahlramme

für Photovoltaikanwendung

Übersicht
Pfähleinschlaggeräte für Photovoltaik-Bauprojekte, die hydraulische Leistung, Kettenmobilität und einen niedrigen Schwerpunkt kombinieren. YG legt die Konstruktion auf Chassis-Stabilität aus, um schnelles Pfahlschlagen, Arbeitssicherheit und Einbaupräzision zu gewährleisten.

Sicherheitsgrundlage: Messbare Stabilität des Fahrgestells

• Schwerpunkt: Konstruktion konzentriert etwa 65 % der Gesamtmasse unterhalb der Achse für einen sehr niedrigen Schwerpunkt.
• Aufstandsfläche: Breitspur-Layout mit einer Aufstandsfläche von ca. 4,5 m² zur Erhöhung der seitlichen Stabilität an Hängen.
• Not-Stopp: Operator-Sicherheitssystem löst Not-Stopp in ≤ 2 Sekunden aus.
• Sicherheitsverriegelung: Der Mast verfügt über eine automatische Verriegelung, um ungewolltes Abrutschen bei Transport oder Wartung zu verhindern.

Parameter — Hydraulischer photovoltaischer Pfahlfahrer

• Typ: Hydraulischer photovoltaischer Pfahlfahrer
• Gesamtmaße: 4700 × 2100 × 2800 mm
• Drehzahl Bohrrohr: 180 r/min
• Gleitplattenbreite (Kette): 400 mm
• Steigfähigkeit: 30°
• Motormodell: 4108
• Gesteinshärte: 6–20F
• Bohrdurchmesser: 80–500 mm
• Neigungswinkel Schlitten: 120°
• Bohrtiefe: 0–6 m
• Schwenkwinkel Bohrarm: L/R 150°
• Reduzierer-Drehmoment: 13.000 N·m
• Schwenkwinkel Schlitten: L/R 40°
• Hauptpumpe: Dreifachpumpe
• Fahrgeschwindigkeit: 0–3 km/h
• Ölpumpenspezifikation: 40/40/32

Parameter — Raupen photovoltaischer Pfahlfahrer

• Typ: Raupen photovoltaischer Pfahlfahrer
• Gesamtmaße: 4700 × 2200 × 2800 mm
• Hydraulikhammer-Durchfluss: 50–110 L/min
• Gleitplattenbreite (Kette): 400 mm
• Aufprallfrequenz: 350–800 BPM
• Motormodell: 4108
• Hydrauliksystem-Druck: 25 MPa
• Generatorleistung: 88 kW Motor
• Verstärkte Kühllösung für Wärmeabfuhr bei starkem Wind: ja
• Bohrtiefe: 0–6 m
• Ölpumpenspezifikation: 40/40/32
• Bohrdurchmesser: 80–600 mm
• Fahrgeschwindigkeit: 3 km/h

Sicherheits- und Stabilitäts-Highlights

• Niedriger Schwerpunkt: ~65 % der Masse unterhalb der Achse für verbessertes Gleichgewicht.
• Große Aufstandsfläche: Breitspur-Layout erhöht lateralen Widerstand und Stabilität an Hängen.
• Zertifizierte Bedienerschutzmaßnahmen: Not-Stopp und automatische Mastverriegelung reduzieren Unfallrisiken.

Bedienerkomfort: Vibrationsdämpfung und Ermüdungsreduktion

• Dämpfungssystem: Dämpfungspads reduzieren Kabinenvibrationen um ~40 % gegenüber Standardmodellen.
• Schutz der Komponenten: Weniger Vibrationen verlängern die Lebensdauer interner Elektronikkomponenten und verringern die Ermüdung des Bedieners bei langen Schichten.

Logistischer Vorteil: Transportabmessungen

• Klappmast: Hydraulisch klappbarer Mast reduziert Transportmaße auf ~5,5 m × 2,3 m × 2,8 m für leichteren Versand.
• Kosteneinsparung: Kompakte Abmessungen ermöglichen Versand per Standardcontainer oder Flachbett und reduzieren logistische Komplexität und Kosten.

Ganzjahresbetrieb

• Temperaturbereich: Start und Betrieb zuverlässig bis −15 °C.
• Heizelemente: Vorheizsystem und Motorheizspulen gewährleisten Fließeigenschaften von Kraftstoff und Hydrauliköl bei Kaltstarts.

Anwendungserweiterung: Schnellkupplungssystem

• Werkzeugwechselzeit: Schnellkupplung ermöglicht Wechsel von Hammerkopf oder Bohrern in unter 10 Minuten.
• Einsatzbereich: Umschaltung zwischen Pfahlrammen, Bohren und hydraulischer Pfahl-Extraktion erhöht die Vielseitigkeit auf der Baustelle.

Fallstudie: Präzises Pfählen an Hängen

• Herausforderung: Arbeiten an Hangneigungen bis 15° mit hohen Anforderungen an Chassis-Stabilität und Genauigkeit.
• Lösung: YG-Gerät mit ±15° Mastneigung und verbesserter Chassis-Stabilität löste die Hang-Anforderungen.
• Ergebnis: Pfahlgenauigkeit innerhalb einer Toleranz von 3 mm unter komplexen Hangbedingungen.

Langfristiger Wert

• Materialauswahl: Schlüsselkomponenten aus hochfestem Q345B-Stahl für strukturelle Integrität über lange Einsatzzahlen (Design-Lebensdauer Beispiel: 10.000 Betriebsstunden).
• Restwert: Nachvollziehbare Wartungsaufzeichnungen und die robuste Konstruktion unterstützen einen höheren Wiederverkaufswert gegenüber dem Branchendurchschnitt (Hersteller nennt ~15 % höher nach fünf Jahren).

Technische Spezifikationen

• Gesamtmaße (hydraulische Variante): 4700 × 2100 × 2800 mm
• Gesamtmaße (Raupenvariante): 4700 × 2200 × 2800 mm
• Transportmaße mit eingeklapptem Mast: ~5,5 m × 2,3 m × 2,8 m
• Bohrdurchmesser: 80–500 mm (hydraulisch); 80–600 mm (Raupe)
• Bohrtiefe: 0–6 m
• Drehzahl Bohrrohr: 180 r/min
• Aufprallfrequenz (Raupenhammer): 350–800 BPM
• Hydraulikhammer-Durchfluss: 50–110 L/min
• Hydrauliksystem-Druck: 25 MPa
• Reduzierer-Drehmoment: 13.000 N·m
• Hauptpumpe: Dreifachpumpe
• Ölpumpenspezifikation: 40/40/32
• Motor: Modell 4108
• Generatorleistung (Raupe): 88 kW
• Gleitplattenbreite: 400 mm
• Fahrgeschwindigkeit: 0–3 km/h (hydraulisch); 3 km/h (Raupe)
• Steigfähigkeit: 30°
• Neigungswinkel Schlitten: 120°
• Schwenkwinkel Bohrarm: L/R 150°
• Schwenkwinkel Schlitten: L/R 40°
• Kaltstartfähigkeit: zuverlässig bis −15 °C mit Vorheizung und Heizspulen
• Vibrationsdämpfung: Kabinenvibrationen um ~40 % reduziert vs. Standardmodelle
• Aufstandsfläche: ~4,5 m² (Breitspur)
• Material: Q345B hochfester Stahl
• Konstruktionslebensdauer Beispiel: 10.000 Betriebsstunden
