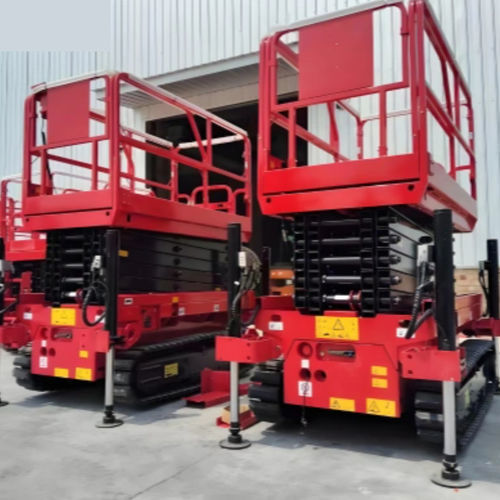

Mobile Scherenarbeitsbühne YG series

auf RaupenDieselelektrisch

Überblick
Wenn Baustellen durch Schlamm, Kies oder unebene Flächen gekennzeichnet sind, stoßen herkömmliche fahrbereifte Hebebühnen an ihre Grenzen. Die kettengetriebene Scherenbühne ist für den Außeneinsatz und schwere Bauarbeiten konzipiert und bietet Hebestabilität sowie Mobilität im Gelände. Kettenplattformen erweitern den Zugang in Bauwesen, Landwirtschaft, industrielle Instandhaltung, Infrastruktur, Landschaftsbau und Energieanwendungen.

Wesentliche Geländeeigenschaften

• Steigfähigkeit: ca. 30° bei standardmäßigen 8-m-Kettenmodellen.
• Sichere Neigung: Einige Modelle können sicher auf Längsneigungen bis zu 15° betrieben werden.
• Integriertes Selbstnivelliersystem, das den Plattformwinkel in unter 5 Sekunden automatisch korrigiert.
• Mittlerer Bodendruck: ≈5 psi (niedriger Bodendruck, geeignet für Rasen, historische Stätten oder befestigte Flächen).
• Typische Kettenbreite: ~250 mm.

Antriebsoptionen

• Diesel: bietet durchgehende Laufzeit und rohe Motorleistung, geeignet für große, abgelegene Geländebaustellen; sichert stabile Plattformkapazität auch bei maximalen Arbeitshöhen.
• Elektrisch: ideal für halb-offene Baustellen mit strengen Lärm- und Emissionsvorgaben.

Plattform & Vielseitigkeit

• Plattformen in mehreren Größen verfügbar; Standardplattform ca. 2.1 m × 1.1 m.
• Das kettengetriebene Fahrgestell ermöglicht Plattformhöhen von etwa 8 m bis etwa 14 m bei Kettenmodellen.
• Typische Einsatzzwecke: Brückeninspektion, Wartung von Übertragungsleitungen, Obstplantagen/Landschaftsbau, Installation von Solar- und Windanlagen in abgelegenen oder bergigen Regionen.

Betriebliche Vorteile & Bodeneinwirkung

• Niedriger Bodendruck (~5 psi) minimiert Flächenschäden im Vergleich zu vielen geländegängigen Bühnen auf Rädern (die bis zu ~10 psi ausüben können).
• Ketten bieten überlegene Mobilität auf Schlamm, Kies und unebenem Terrain und reduzieren den Bedarf an umfangreichen Baustellenvorbereitungen wie Schutzmatten.

Erfolgsfall (Beispiel)

• Ein Versorgungsunternehmer, der auf schlammigen, unbefestigten Baustellen arbeitete, setzte eine 10-m-Kettenscherenbühne mit ~5 psi Bodendruck ein; Ergebnis: Wegfall der Schutzmatten, 2 Tage Einsparung bei der Vorbereitungszeit und ca. 12% Kostensenkung beim Projekt.

Parameter der kettengetriebenen Scherenbühne
Model | Up(m) | Load(kg) | Platform size(m) | Outline dimensions/guardrail folding(m) | Lifting motor | Weight(kg)
YG0608SP | 5.8 | 230 | 1.67*0.74 | 1.86*0.76*1.84 | 24v/3.3kw | 1580
YG0608 | 6 | 450 | 2.27*1.12 | 2.48*1.19*1.66 | 24v/3.3kw | 2170
YG0810NP | 8 | 230 | 2.27*0.81 | 2.48*0.83*1.99 | 24v/3.3kw | 2260
YG0810 | 8 | 450 | 2.27*1.12 | 2.48*1.19*1.78 | 24v/3.3kw | 2360
YG1012 | 10 | 320 | 2.27*1.12 | 2.48*1.19*1.91 | 24v/3.3kw | 2640
YG1214 | 11.8 | 320 | 2.27*1.12 | 2.48*1.19*2.03 | 24v/4.5kw | 2980
YG1416 | 13.7 | 230 | 2.64*1.12 | 2.85*1.25*2.105 | 24v/4.5kw | 3600

Technische Daten

• Brand: YG Machinery.
• Verfügbare Modelle: YG0608SP, YG0608, YG0810NP, YG0810, YG1012, YG1214, YG1416 (siehe Parametertabelle für modellbezogene Details).
• Arbeitshöhen: typische Kettenmodelle von ~5.8 m bis ~13.7 m; Kettenmodelle erreichen üblicherweise bis ca. 14 m.
• Plattformgrößen: Standard ca. 2.1 m × 1.1 m; einige Modelle mit Plattformgrößen von 1.67 × 0.74 m bis 2.64 × 1.12 m.
• Nennlasten: variieren je nach Modell (Beispiele in der Tabelle: 230 kg, 320 kg, 450 kg).
• Hubmotor: übliche Ausführung 24 V mit 3.3 kW oder 4.5 kW je nach Modell.
• Gewichte: modellabhängig (Beispielbereich: 1.580 kg bis 3.600 kg).
• Steigfähigkeit: ca. 30° für das standardmäßige 8-m-Kettenmodell.
• Sicherer Betrieb auf Längsneigung: bis zu ~15° bei bestimmten Modellen.
• Selbstnivellierung: automatisches System korrigiert den Plattformwinkel in unter 5 Sekunden, um Stabilität und Sicherheitsfaktor zu gewährleisten.
• Bodendruck: durchschnittlich ≈5 psi für Kettenplattformen (niedriger als bei vielen geländegängigen Bühnen auf Rädern).
• Kettenbreite (typisch): ~250 mm.
